Detalhes do produto:
|
| Aplicação típica: | Vário líquido, poeira, sólido da grão | Modelo do produto: | NYCSUL-501 |
|---|---|---|---|
| Método de instalação: | Linha, flange | Faixa de medição: | 5M (personalizado) |
| Proteção de energia: | Normalmente aberto, normalmente fechado, campo switchable | Temperatura do processo: | ℃ 40~+130 (personalizado) |
| Pressão do processo: | <2> | saída do sinal: | Saída 5A, 24VDC ou 5A de DPDT, 220VAC |
| Realçar: | Interruptor de Admitância de Rf Anti-adesão,Interruptor de Admissão de Rf Universal,Sensor de Nível de Admissão de RF Industrial |
||

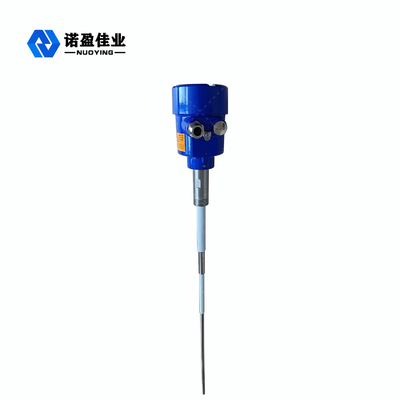

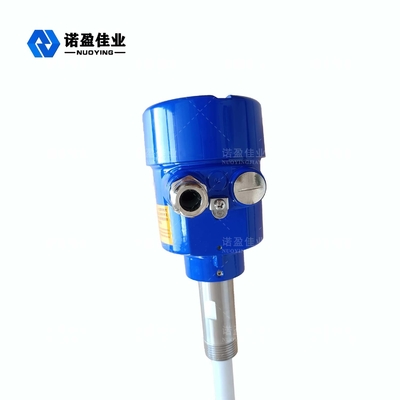

Fortevocêniversalidade RF Interruptor de Admissão AntiUMAdesão Aplicações Industriais
AltoUMAnd Resistência a Baixa TemperaturaInterruptor de Admissão de RF de 26GHz por Espuma Sonda amplamente removívelPrincípio de Funcionamento
A chave de nível de admitância de RF é baseada na tecnologia de capacitor de RF.A cabeça da sonda recebe radiofrequência.Pela análise contínua, confirmando o impacto causado pelo meio ambiente.Porque os materiais têm diferentes constantes dielétricas e sua condutividade é diferente da do ar.a impedância total muda, bem como a mudança de capacitância, durante o contato.A sonda energizada e a parede do vaso formam dois eletrodos do capacitor, de modo que o isolante da cabeça da sonda e o ar circundante tornam-se materiais dielétricos.Quando o ar (com constante dielétrica de 1,0) é substituído por qualquer outro material (com constante dielétrica > 1), a eficiência capacitiva será reforçada.Isso altera a impedância do aplicativo.A alteração do valor da capacitância causa a alteração da impedância.O circuito mede o efeito e, em seguida, compara com os dados de referência estabelecidos pela configuração de sensibilidade.
A configuração correta da sensibilidade da chave de nível de admitância de RF afeta a alteração correta da saída do sensor.O circuito Null -KoTeTM da sonda pode fazer com que o circuito de medição ignore os materiais empilhados na sonda, caso contrário, causará falha de sensibilidade.O circuito Null-KoTeTM é excitado pela mesma frequência de rádio aplicada ao cabeçote da sonda.Como a corrente não pode fluir no mesmo nível de circuito, o circuito Null-KoTeTM bloqueia o fluxo de corrente que flui da sonda energizada
através do material empilhado até a parede do vaso.Neste caso, o interruptor de nível de admissão de RF pode medir o nível correto do material.
RFUMAdistânciaSRecurso de design de bruxa
◎ Forte universalidade: pode ser usado para a medição de vários meios condutores e não condutores, como líquidos, substâncias viscosas, partículas, pós e cinzas volantes.
◎ Antiaderência: o circuito antiaderência patenteado pode eliminar os falsos sinais causados pela adesão do material.
◎ Sonda removível: não há conexão de cabos entre o controlador e a sonda, portanto, o controlador pode ser removido, substituído e reparado a qualquer momento, sem afetar a entrada e saída de materiais.
◎ Resistência a altas e baixas temperaturas;Adequado para ambiente de trabalho de - 184 ℃ a 280 ℃, e sonda de cerâmica adequada para temperatura mais alta também pode ser fornecida:
Forma de saída: saída de sinal de relé de duplo polo duplo, com uma lâmpada de status para exibir o status de saída e uma função de atraso de 0 a 30 segundos.
◎ Diagnóstico: após ligar, o circuito do instrumento detecta automaticamente se o estado de funcionamento é normal.
RFUMAdistânciaSbruxaParâmetro técnico
| Aplicação típica | Vários líquidos, poeira, grãos sólidos |
| Modelo do produto | NYSP-861,NYSP-862,NYSP-863 |

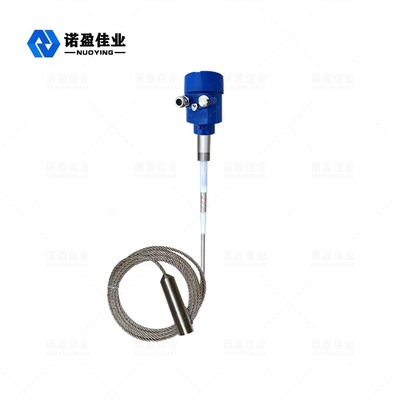

| Tipo de antena | haste dura, tipo de cabo macio |
| Material da Antena | 304, PTFE |
| Faixa de medição | 5m (personalizado) |
| Temperatura do processo | 40~+130 ℃(personalizado) |
| Pressão do Processo | <2,0MPa |
| Proteção de energia | normalmente aberto, normalmente fechado, comutável em campo |
| Atraso de tempo | 0~30s (ajustável) |
| Conexão do processo | rosca, flange, (opcional) |
| Interface Elétrica | M20 x 1,5,1/2" NPT |
| Fonte de alimentação | 24VDC, 220VAC (opcional) |
| Saída de sinal | Saída DPDT 5A, 24VDC ou 5A, 220VAC |
| Grau de proteção | IP67, (opcional) |
| Grau à prova de explosão | Exia II CT6 (detalhes no certificado) |
RFUMAdistânciaSbruxaAplicação do produto
Máquinas de fundição: verifique o nível de areia;
Tratamento de água ambiental: detecção de nível de esgoto:
◎ Máquinas hidráulicas: verifique o nível do óleo lubrificante.
◎ Máquinas de construção: verificar o nível do silo de cimento e do tanque de mistura.
◎ Moinho de farinha: verifique o nível de farinha e grão de trigo.
◎ Fábrica de ração;Detecção do nível de farelo de soja.
◎ Usina: verifique o nível de cinzas volantes.
◎ Fábrica de vidro: verifique o nível de areia de quartzo e caco de vidro;
◎ Fábrica química;Detecte o nível de líquido de poliéster, elastano, ácido, álcali e outros materiais químicos.
◎ Fábrica de caldeiras: verifique o nível de água do tambor de vapor e outros vasos de pressão.
◎ Outras ocasiões: teste de gás natural, suco de frutas, molho de tomate, etc.
