Detalhes do produto:
|
Aplicação: | Líquido/gás/vapor | Produto NÃO.: | NY3051 |
---|---|---|---|
Escala de medição: | 0.006MPa, 0.04MPa, 0.25MPa, 1.0MPa, 2.5MPa | Líquido de enchimento: | Óleo de silicone, óleo inerte (opcional) |
Material do diafragma: | 316L, liga do Ha C (pode ser personalizado) | Categoria da precisão: | Classe 0,025, classe 0,075, classe 0,1, classe 0,2 |
Fonte de alimentação: | 24VDC | ||
Realçar: | Os vapores exercem pressão sobre o transmissor do sensor,Transmissor do sensor da pressão da classe 0,1 |

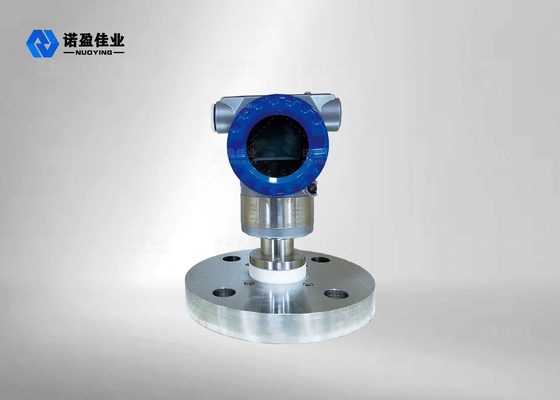

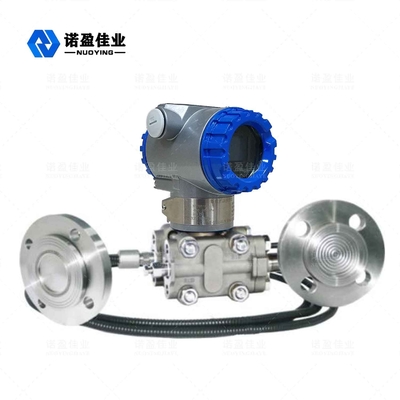

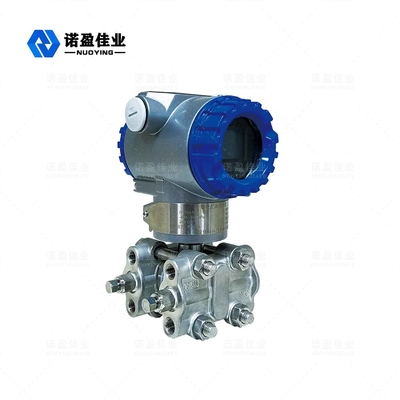

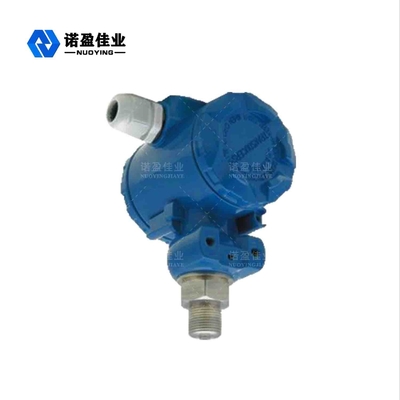

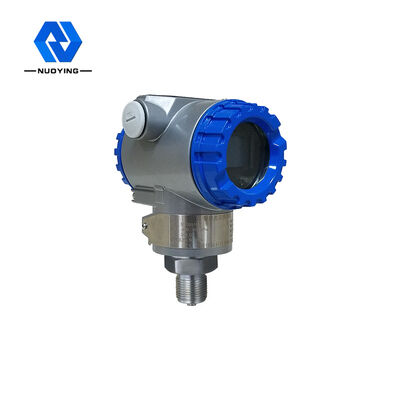

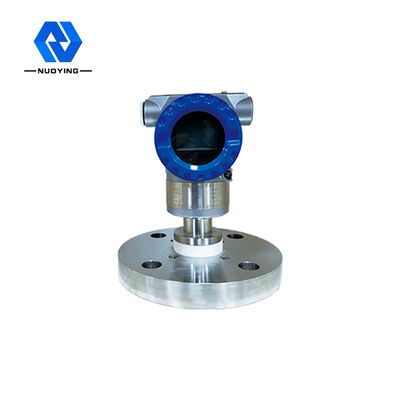

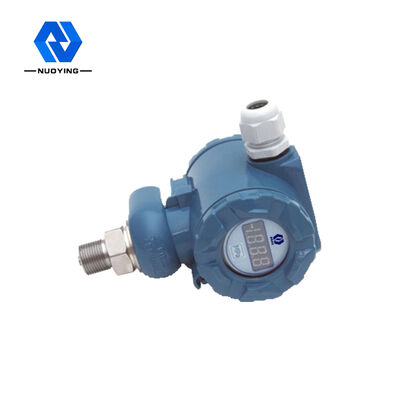

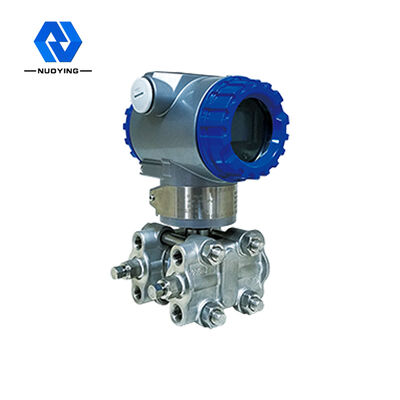

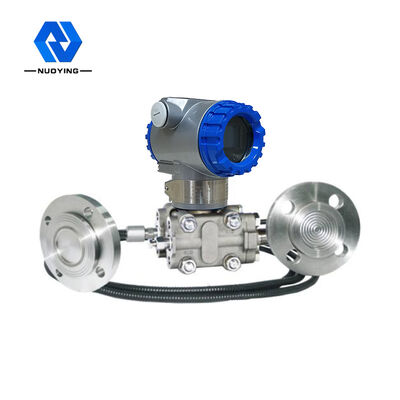

Transmissor de pressão NY3051
A pressão diferencial inteligente da série NY3051/transmissores de pressão é instrumentos inteligentes do campo na linha do protocolo do CERVO. Adopt importou o diafragma no projeto usando o microprocessador com circuito de uma comunicação do CERVO, pode ser com todo o protocolo de comunicação do CERVO dos apoios do software do PC ou o acordo com protocolo de comunicação do CERVO do operador de uma comunicação em dois sentidos de 475 mãos, com exposição digital inteligente de cinco LCD, pode ser a cena mostra o valor do diferencial/pressão, o valor atual de saída e o valor dos por cento da saída, eliminação de erros é muito conveniente, realiza as funções digitais e inteligentes do transmissor, e compatível com o sinal de saída análoga tradicional de 4~ 20mA, de modo a não mudar o sistema de controlo pode realizar e troca análoga da tabela.
princípio de funcionamento
A pressão diferencial inteligente da série NY3051/transmissores de pressão tem um componente de detecção com capacidade variável, chamou o “5" câmara (veja a figura abaixo). A pressão do processo é transmitida ao diafragma do centro do “5" câmara através do diafragma do isolamento em ambos os lados do “5" câmara e o líquido de enchimento. O diafragma central é um elemento elástico, que produza um deslocamento da deformação que corresponde à diferença da pressão entre os dois lados que atuam nele, e este deslocamento é transformado em uma capacidade diferencial formada na placa da capacidade. Conversão de um capacitor pobre em um sinal de saída padrão por um circuito eletrônico.
Característica de projeto
◎Elevada precisão, boa estabilidade;
◎Com autodiagnóstico contínuo, compensação linear e funções ajustando-se digitais;
◎Pode realizar o ajuste local de zero, escala, pode igualmente ser conseguido pelo operador manual remoto, ajuste remoto do computador;
◎A saída linear ou da raiz pode ser selecionada de acordo com aplicações diferentes;
◎Umedecer o tempo pode ser ajustado entre 0.1~16s;
◎Pode realizar a conversão das unidades em KPa, Pa do valor da pressão, InH: 0, barra, etc.;
◎Os modos da falha e da segurança podem ser ajustados pelo pino de madeira o interruptor da falha/segurança;
◎Com único ponto, modo do multi-ponto e da disposição;
◎Com função da proteção do sem energia, o sem energia pode automaticamente salvar seus dados de trabalho;
◎Elemento contínuo, tipo placa de circuito impresso pequena, resistência de pouco peso, forte da tomada do terremoto;
◎Boa proteção unidirecional da sobrecarga;
Parâmetros técnicos
Aplicações típicas | Líquidos, gás, vapores | ||||||||
Modelo do produto | NY3051 | ||||||||
Escala de medição | URL do limite superior | ||||||||
Código | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
URL (MPa) | 0,006 | 0,04 | 0,25 | 1,0 | 2,5 | 10 | 25 | 40 | |
Líquido de enchimento | Óleo de silicone, óleo inerte (opcional) | ||||||||
Material do diafragma | 316L, liga do Ha C (pode ser personalizado) | ||||||||
Categoria da precisão | Classe 0,025, classe 0,075, classe 0,1, classe 0,2 | ||||||||
Fonte de alimentação | 24VDC | ||||||||
Saída do sinal | 4… 20mA/HART/RS485/Modbus… | ||||||||
Temperatura de trabalho | -40~+85℃ | ||||||||
Temperatura do processo | -25~125℃ (>+125℃ (pode ser personalizado) | ||||||||
Conexão do processo | Rosqueie e flangeie (opcional) | ||||||||
Umedecendo o tempo | 0.1-16s ajustável | ||||||||
Exposição do campo | LCD (opcional) | ||||||||
Categoria da proteção | IP67 | ||||||||
Categoria à prova de explosões | ExiaITCT6Ga, ExdIICT6Gb (veja o certificado para detalhes) |
* observações: Os produtos podem ser personalizados de acordo com suas exigências específicas!
