Detalhes do produto:
|
Aplicação típica: | Líquido | Modelos do produto: | NH-93420 |
---|---|---|---|
Material do diafragma: | diafragma cerâmico do、 316L (opcional) | Categoria da precisão: | 、 ±1.0%F.S DO、 ±0.5%F.S DE ±0.25%F.S |
Temperatura do processo: | -10~+70℃ | Capacidade de carga: | <> |
Estabilidade: | 、 ±1.0%F.S DE ±0.5%F.S/ | Exposição do campo: | LCD (opcional) |
Realçar: | Interferência nivelada líquida do RF do transmissor anti,transmissor líquido do sensor da pressão 316L,Transmissor nivelado líquido do limite superior |
Anti-relâmpago nivelado líquido do transmissor, interferência Anti-RF
Princípio de funcionamento de transmissor nivelado líquido

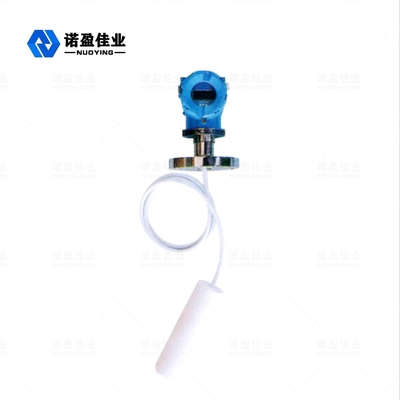

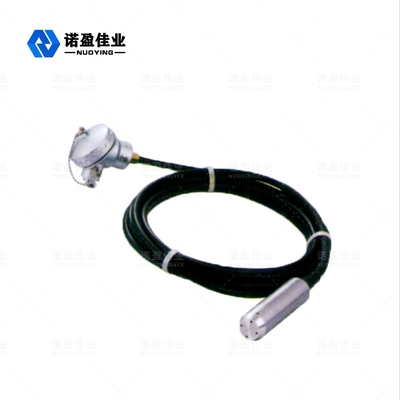

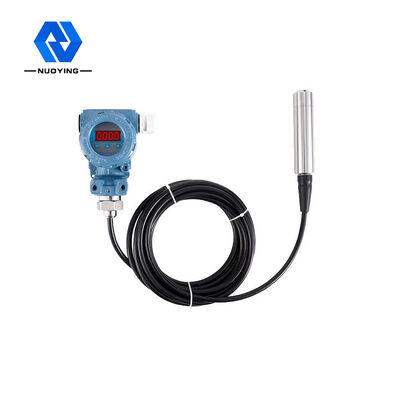

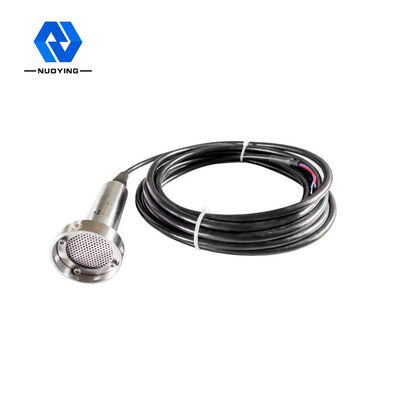

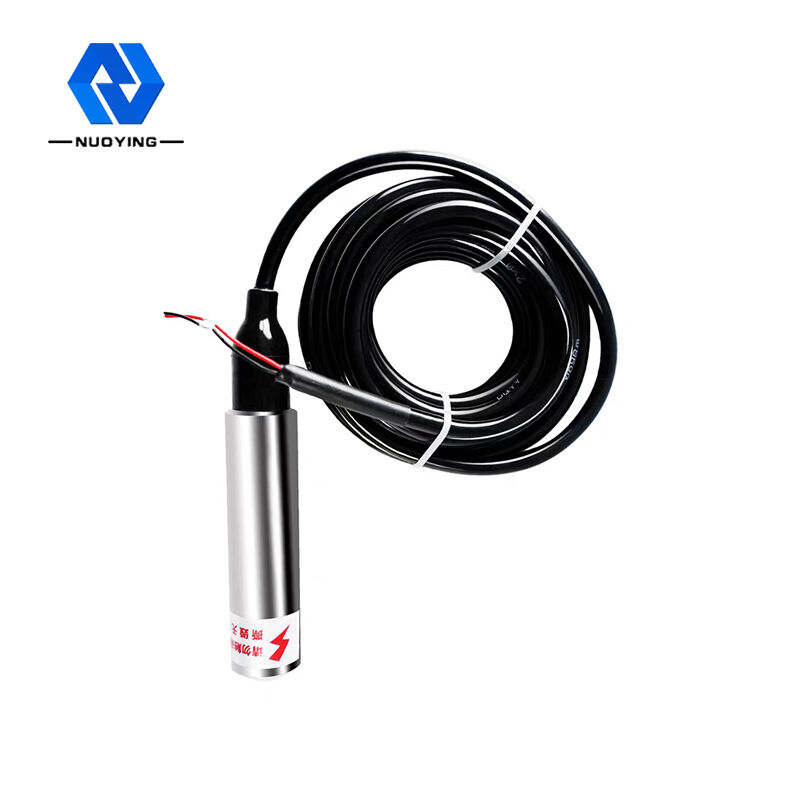

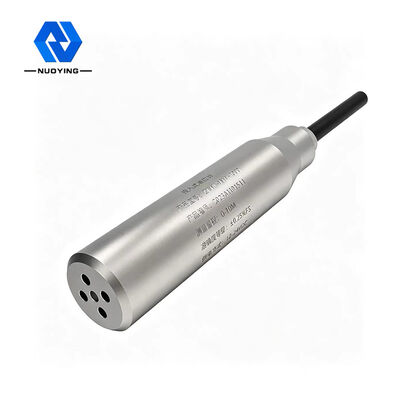

O transmissor nivelado líquido é composto de um cabo condutor de ar especial com uma mangueira capilar incorporado, um conector da compressão e uma ponta de prova. A estrutura da ponta de prova do tipo calibre nivelado da entrada de líquido é um núcleo de aço inoxidável do cilindro com um diafragma na parte inferior, e é coberta por um escudo plástico com os furos. A medida nivelada líquida é realmente a diferença entre a pressão hidrostática na ponta de prova e a pressão atmosférica real, e a diferença da pressão é convertida então em um sinal de saída 4-20mA por um sensor cerâmico (unido a um filme de aço inoxidável) e por componentes eletrônicos.
Característica de projeto do transmissor nivelado líquido
◎boa estabilidade e precisão alta
◎a estrutura é excelente, e pode diretamente ser posta no meio medido para medir o nível líquido, que é bastante conveniente para a instalação e o uso.
◎Estrutura contínua, nenhumas peças moventes, confiança alta, vida útil longa, medida da elevada precisão da água, óleo a colar com a viscosidade alta, não afetada pela formação de espuma, pelo depósito e pelas características elétricas do meio medido
◎compensação de temperatura da vasta gama
◎com proteção da polaridade do reverso do poder e para sobrecarregar a proteção atual do limite, a proteção de relâmpago e a proteção da interferência da radiofrequência
Parâmetros técnicos do transmissor nivelado líquido
Aplicação típica | Líquido | ||||
modelo do produto |
NH-93420 | ||||
escala de medição | URL do limite superior | ||||
Tipo | Cabo | Haste dura | Tipo de cabo anticorrosivo | Tipo de Rod anticorrosivo | |
L (m) | 0~200m | 0~4m | 0~200m | 0~4m | |
Material do diafragma | 316L, diafragma cerâmico (opcional) | ||||
Categoria da precisão | ±0.25%F.S, ±0.5%F.S, ±1.0%F.S | ||||
Fonte de alimentação | 24VDC | ||||
Saída do sinal | 4… 20mA/HART/RS485/Modbus… | ||||
Temperatura do processo | -10~+70℃ | ||||
Conexão do processo | linha de parafuso, flange, suporte (opcional) | ||||
Capacidade de carga | <> | ||||
Estabilidade | 年 de ±0.5%F.S/, 年 de ±1.0%F.S/ | ||||
Material do caso | De alumínio, de aço inoxidável (opcional) | ||||
Exposição do campo | LCD (opcional) | ||||
níveis de proteção | IP67 | ||||
Categoria à prova de explosões | Exia II CT6 GA, Exd II CT6 Gb (veja o certificado para detalhes) |
Nota do ※: O produto pode ser personalizado de acordo com as exigências específicas dos usuários.
