Detalhes do produto:
|
Aplicação típica: | Gás líquido, vapor | Modelos do produto: | NP-93420-IF |
---|---|---|---|
Categoria à prova de explosões: | Exia II CT6 GA, Exd II CT6 Gb (veja o certificado para detalhes) | níveis de proteção: | IP67 |
Conexão do processo: | o、 da linha de parafuso flangeia (selecionável) | Saída do sinal: | 4… 20mA |
Temperatura do processo: | -25~+125℃ (>125℃ pode ser personalizado) | Fonte de alimentação: | 24VDC |
Realçar: | Transmissor do sensor da pressão do diafragma IP67,Transmissor do sensor da pressão da linha de parafuso,transmissor do nível de líquido da pressão 20mA |

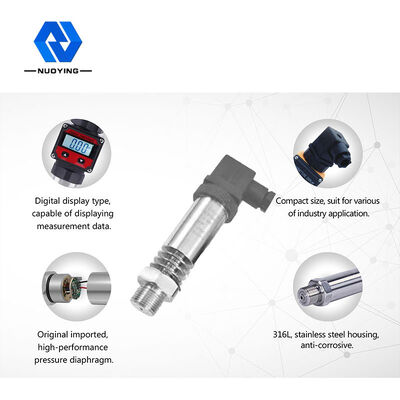

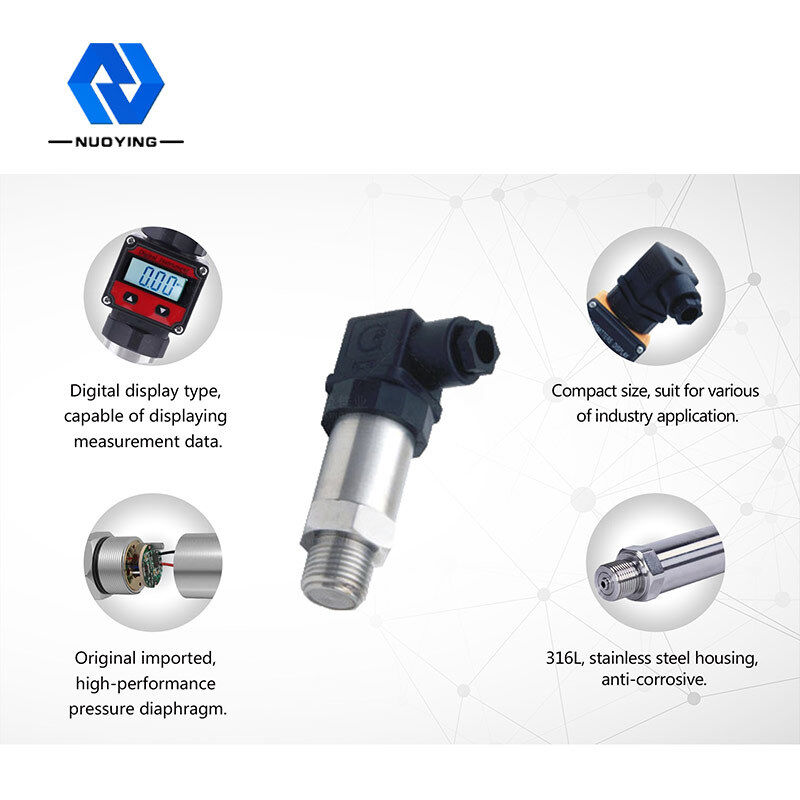

Diafragma importado original da pressão do elevado desempenho do transmissor de pressão
Princípio de funcionamento de transmissor de pressão
A série NP93420 utiliza o efeito piezoresistente dos semicondutores e da tecnologia micro-fazendo à máquina para fabricar uma ponte de Wheatstone em uma orientação de cristal específica de uma única bolacha de silicone de cristal pela fotolitografia, pela difusão e pelos outros processos do semicondutor para formar um diafragma sensível, quando sujeitada à força externo. Uma leve mudança ocorre, as mudanças da resistividade, e as mudanças da resistência do braço da ponte (um par se torna maior e o outro torna-se menor) na saída do sinal da tensão da excitação, após a compensação de temperatura do computador, o ajuste da resistência do laser, a amplificação do sinal e o outro conjunto do método de processamento e o restrito testando, a calibração e os outros processos para produzir transmissores de pressão com sinais de saída padrão.
Característica de projeto do transmissor de pressão

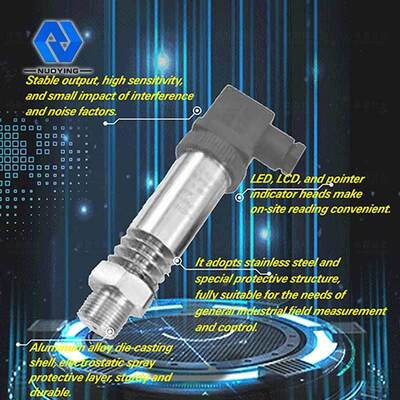

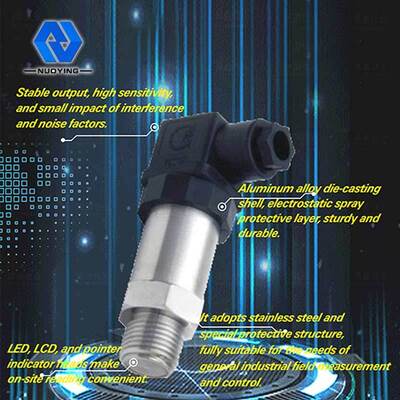

◎A saída é estável, a sensibilidade é alta, a influência da interferência e do ruído é relativamente pequena, o custo correspondente do circuito do amplificador é reduzido, e a definição é melhorada extremamente.
◎Circuito integrado dedicado de V/I, poucos dispositivos periféricos, confiança alta, manutenção simples e fácil, a instalação pequena do tamanho, as de pouco peso, as extremamente convenientes e eliminação de erros.
◎Escudo de fundição da liga de alumínio, isolamento do três-terminal, camada protetora da pulverização eletrostática, resistente e durável.
◎transmissão do sinal do dois-fio da C.C. 4-20mA, capacidade antiparasitária forte e distância de transmissão longa.

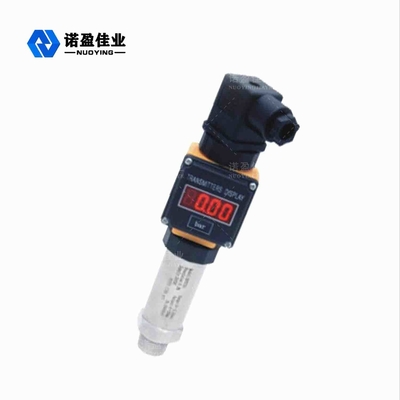

◎O diodo emissor de luz, LCD, tipos do ponteiro três dos indicadores, leitura no local é muito conveniente. Pode ser usado para medir meios viscosos, cristalinos e corrosivos.
◎quando usado em campos perigosos e explosivos, o transmissor de pressão difundido do silicone é usado. O produto tem as características da baixos tensão e consumo atuais, baixos da baixa potência. É um produto à prova de explosões intrinsecamente seguro e é equipado com um certificado à prova de explosões
◎os materiais de aço inoxidável e as estruturas protetoras especiais, assim como uma série de medidas da proteção tais como a proteção de relâmpago, antiparasitário, a anti-tensão e a sobrecarga do circuito da amplificação, melhoram a capacidade da selagem segura e do ambiente de trabalho anticorrosivo e amortecedor, e para encontrar inteiramente as necessidades de medida e de controle industriais gerais de campo
Parâmetros técnicos do transmissor de pressão

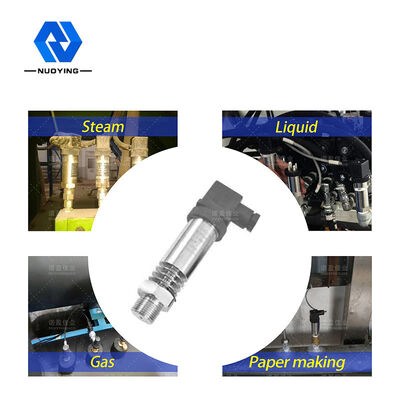

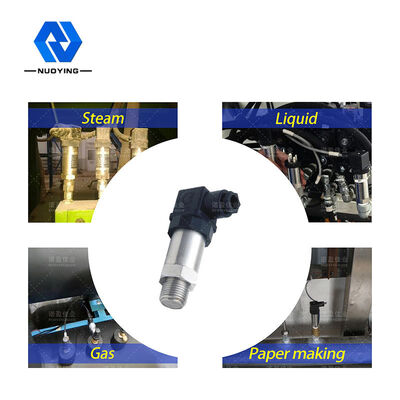

Aplicação típica | Líquido, gás, vapor | |||
modelo do produto |
NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
escala de medição | URL do limite superior | |||
Pressão de calibre | Pressão de calibre do selo | Pressão absoluta | Pressão de calibre | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
Material do diafragma | 316L (pode ser personalizado) | |||
Categoria da precisão | 0,1, 0,2 | |||
Fonte de alimentação | 24VDC | |||
Saída do sinal | 4… 20mA/HART/RS485/Modbus… | |||
Temperatura ambiental | -40~+85℃ | |||
Temperatura do processo | -25~+125℃ (>125℃ pode ser personalizado) | |||
Conexão do processo | linha de parafuso, flange (selecionável) | |||
Umedecendo o tempo | 0.1~16s ajustável | |||
sobrecarga permitida | épocas ≤2 da escala avaliado | |||
Exposição do campo | LCD (selecionável) | |||
níveis de proteção | IP67 | |||
Categoria à prova de explosões | Exia II CT6 GA, Exd II CT6 Gb (veja o certificado para detalhes) |
Nota do ※: O produto pode ser personalizado de acordo com as exigências específicas dos usuários.
