Detalhes do produto:
|
Aplicação típica: | Líquido | Modelos do produto: | NP-93420-IB |
---|---|---|---|
Material do diafragma: | 316L (pode ser personalizado) | Umedecendo o tempo: | 0.1~16s ajustável |
Categoria da precisão: | 0,1、 0,2 | Saída do sinal: | 4… 20mA \ RS485/Modbus… |
sobrecarga permitida: | épocas ≤2 da escala avaliado | Exposição do campo: | LCD (selecionável) |
Realçar: | Transmissor de selagem do sensor da pressão,Corrosão do transmissor de pressão anti,Transmissor de pressão RS485 líquido |

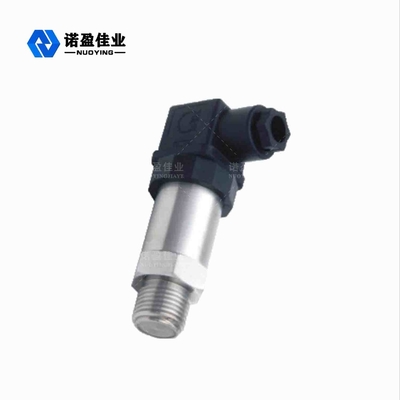

Selagem do transmissor de pressão da sensibilidade e anticorrosivo altos
Princípio de funcionamento de transmissor de pressão
A série NP93420 usa o efeito piezoresistente dos semicondutores e da tecnologia micromachining para fazer pontes de Wheatstone no sentido de cristal específico da bolacha de silicone do único-cristal usando processos do semicondutor tais como a fotolitografia e a difusão para formar um filme sensível. Quando é sujeitada à força externo, mudará levemente, e a resistividade mudará, de modo que a resistência do braço da ponte mude (um par se tornará maior e os outros pares tornar-se-ão menores) para excitar a saída do sinal da tensão. Através da compensação de temperatura do computador, a modulação da resistência do laser, a amplificação do sinal e os outros métodos de processamento, assim como detecção restrita do conjunto, calibração e outros processos, o transmissor de pressão com sinal de saída padrão é produzido.
Característica de projeto do transmissor de pressão

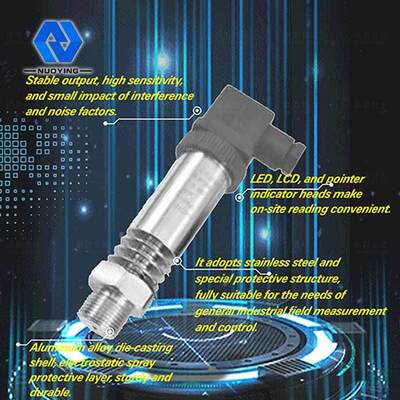

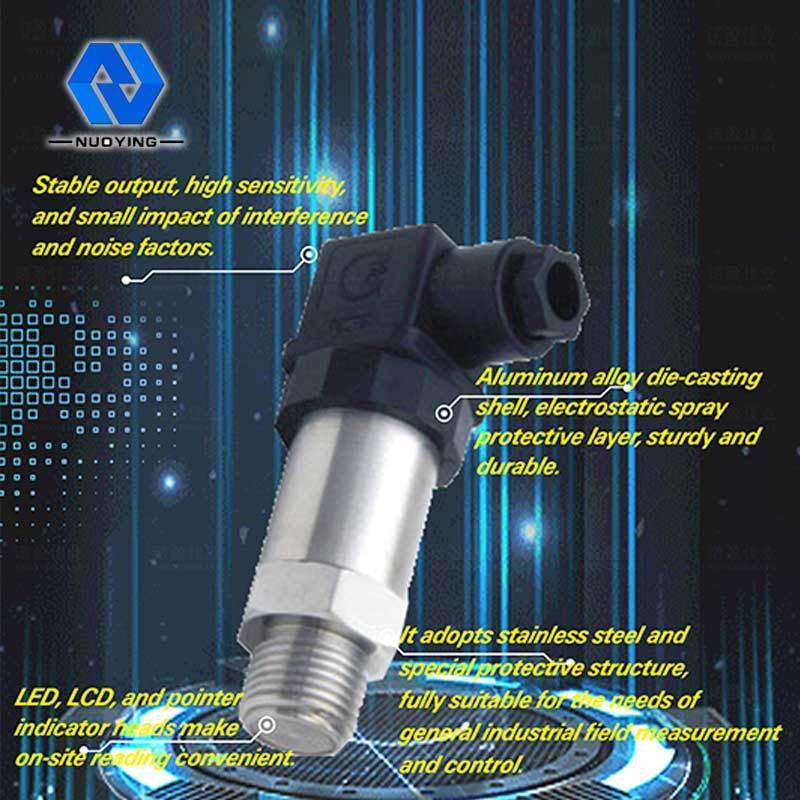

◎A saída é estável, a sensibilidade é alta, a influência da interferência e do ruído é relativamente pequena, o custo correspondente do circuito do amplificador é reduzido, e a definição é melhorada extremamente.
◎V especial/mim circuito integrado, dispositivos menos periféricos, confiança alta, manutenção simples e fácil, a instalação pequena do tamanho, as de pouco peso, as extremamente convenientes e eliminação de erros.
◎escudo de fundição da liga de alumínio, isolamento de três fins, camada protetora do pulverizador eletrostático, forte e durável.
◎transmissão do sinal do dois-fio da C.C. 4-20mA, capacidade antiparasitária forte e distância de transmissão longa

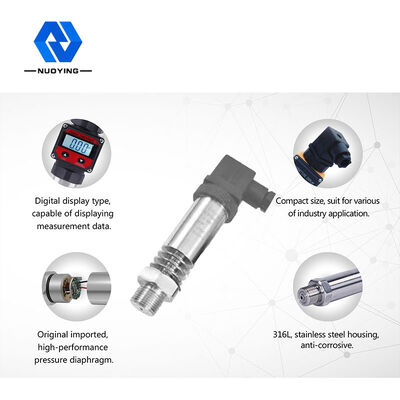

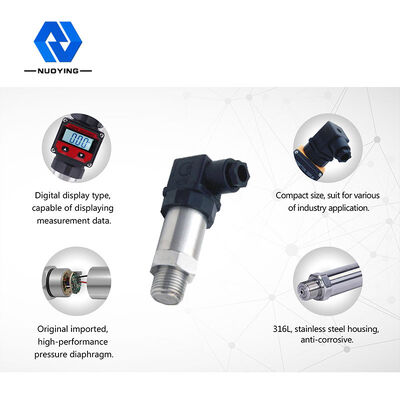

◎conduzido, o LCD e os indicadores fazem muito conveniente ler no local. Pode ser usado para medir meios viscosos, cristalinos e corrosivos.
◎quando usado em campos perigosos e explosivos, o transmissor de pressão difundido do silicone é usado. O produto tem as características da baixos tensão e consumo atuais, baixos da baixa potência. É um produto à prova de explosões intrinsecamente seguro e é equipado com um certificado à prova de explosões
◎os materiais de aço inoxidável e as estruturas protetoras especiais, assim como uma série de medidas da proteção tais como a proteção de relâmpago, antiparasitário, a anti-tensão e a sobrecarga do circuito da amplificação, melhoram a capacidade da selagem segura e do ambiente de trabalho anticorrosivo e amortecedor, e para encontrar inteiramente as necessidades de medida e de controle industriais gerais de campo
Parâmetros técnicos do transmissor de pressão

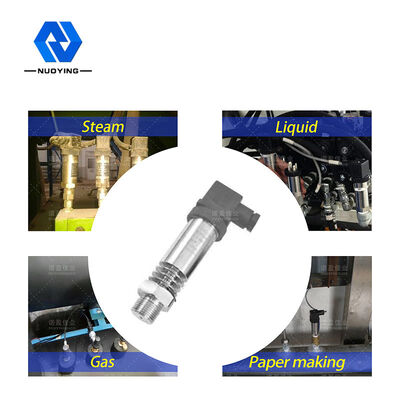

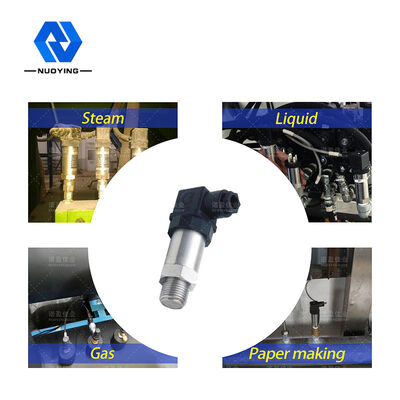

Aplicação típica | Líquido, gás, vapor | |||
modelo do produto |
NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
escala de medição | URL do limite superior | |||
Pressão de calibre | Pressão de calibre do selo | Pressão absoluta | Pressão de calibre | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
Material do diafragma | 316L (pode ser personalizado) | |||
Categoria da precisão | 0,1, 0,2 | |||
Fonte de alimentação | 24VDC | |||
Saída do sinal | 4… 20mA/HART/RS485/Modbus… | |||
Temperatura ambiental | -40~+85℃ | |||
Temperatura do processo | -25~+125℃ (>125℃ pode ser personalizado) | |||
Conexão do processo | linha de parafuso, flange (selecionável) | |||
Umedecendo o tempo | 0.1~16s ajustável | |||
sobrecarga permitida | épocas ≤2 da escala avaliado | |||
Exposição do campo | LCD (selecionável) | |||
níveis de proteção | IP67 | |||
Categoria à prova de explosões | Exia II CT6 GA, Exd II CT6 Gb (veja o certificado para detalhes) |
Nota do ※: O produto pode ser personalizado de acordo com as exigências específicas dos usuários.
