Detalhes do produto:
|
| Aplicação típica: | Líquido, gás, vapor | Modelos do produto: | NY3051 |
|---|---|---|---|
| Líquido de enchimento: | Óleo de silicone, óleo inerte (selecionável) | Material do diafragma: | liga do Ha C do、 316L (pode ser personalizado) |
| Categoria da precisão: | 0,025、 0,2 do、 0,1 do、 0,075 | Saída do sinal: | 4… 20mA/HART/RS485/Modbus… |
| Temperatura ambiental: | -40~+85℃ | Temperatura do processo: | -25~+125℃ (>125℃ pode ser personalizado) |
| Realçar: | Transmissor de pressão diferencial inerte do óleo,Transmissor de pressão 20mA da proteção do sem energia,transmissor de pressão 316L diferencial |
||

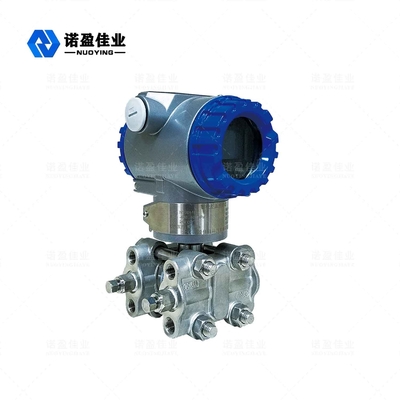

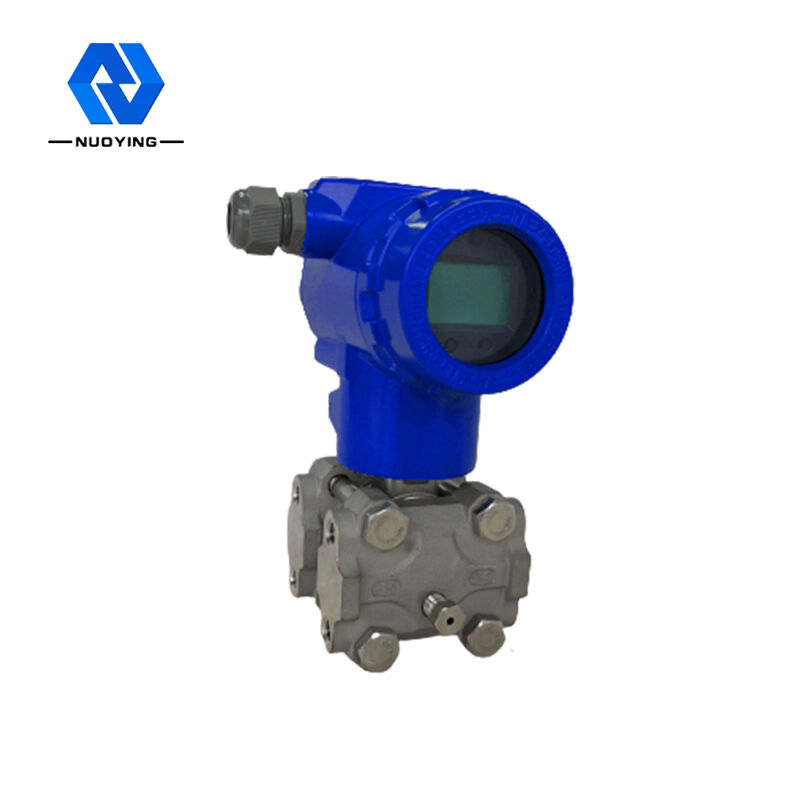

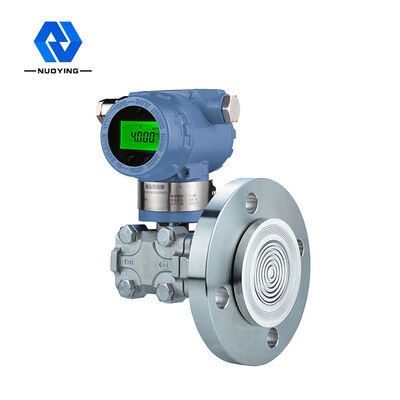

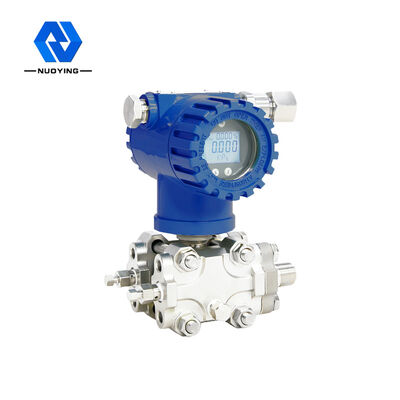

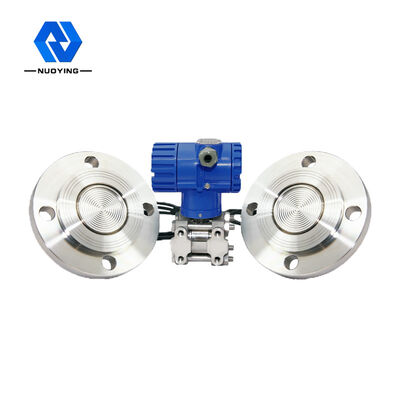

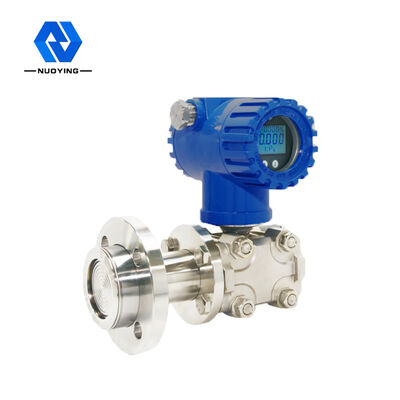

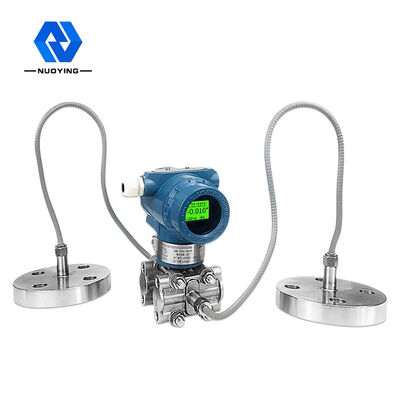

Função da proteção do sem energia do transmissor de pressão diferencial da elevada precisão
Princípio de funcionamento de transmissor de pressão diferencial
A pressão diferencial inteligente da série NY3051/transmissor de pressão tem uma capacidade variável que detecta a câmara chamada componente do “σ” (veja a figura abaixo), pressão do processo através dos diafragmas do isolamento do “σ” em ambos os lados da câmara e o líquido de enchimento é transmitido ao “σ”, o diafragma central da câmara. O diafragma central é um elemento elástico tensionado, que produza o deslocamento correspondente da deformação para a diferença da pressão em ambos os lados que atuam nele, e este deslocamento é transformado em uma capacidade diferencial formada na placa do capacitor. A capacidade diferencial é convertida em um sinal de saída padrão por um circuito eletrônico.
Característica de projeto do transmissor de pressão diferencial
◎Precisão alta e boa estabilidade
◎com autodiagnóstico contínuo, compensação linear e funções ajustando-se digitais;
◎o ajuste local da posição e da escala zero pode ser realizado, e o ajuste remoto pode igualmente ser realizado através do operador e do computador manuais remotos;
◎a saída da raiz linear ou quadrada pode ser selecionada de acordo com aplicações diferentes;
◎a hora de umedecimento pode ser ajustada para mudar entre 0,1 e 16S;
◎A unidade do valor da pressão pode ser convertida entre o kPa, o PA, o inh2o, a barra, etc.
◎Os modos da falha e da segurança podem ser ajustados firmando o interruptor da falha/segurança
◎Tem únicos modos do ponto, do multi-ponto e de explosão
◎tem a função da proteção do sem energia, e pode automaticamente salvar seus dados de trabalho quando o poder está;
◎componentes contínuos, placas de circuito impresso, pequeno de encaixe, claro, forte e terremoto resistente;
◎boa proteção de sentido único da sobrecarga
Parâmetros técnicos do transmissor de pressão diferencial
| Aplicação típica | Líquido, gás, vapor | ||||||||
|
modelo do produto |
NY3051 | ||||||||
| escala de medição | URL do limite superior | ||||||||
| Código | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| URL (MPa) | 0,006 | 0,04 | 0,25 | 1,0 | 2,5 | 10 | 25 | 40 | |
| Líquido de enchimento | Óleo de silicone, óleo inerte (selecionável) | ||||||||
| Material do diafragma | 316L, liga do Ha C (pode ser personalizado) | ||||||||
| Categoria da precisão | 0,025, 0,075, 0,1, 0,2 | ||||||||
| Fonte de alimentação | 24VDC | ||||||||
| Saída do sinal | 4… 20mA/HART/RS485/Modbus… | ||||||||
| Temperatura ambiental | -40~+85℃ | ||||||||
| Temperatura do processo | -25~+125℃ (>125℃ pode ser personalizado) | ||||||||
| Conexão do processo | linha de parafuso, flange (selecionável) | ||||||||
| Umedecendo o tempo | 0.1~16s ajustável | ||||||||
| Exposição do campo | LCD (selecionável) | ||||||||
| níveis de proteção | IP67 | ||||||||
| Categoria à prova de explosões | Exia II CT6 GA, Exd II CT6 Gb (veja o certificado para detalhes) | ||||||||
Nota do ※: O produto pode ser personalizado de acordo com as exigências específicas dos usuários.
