Detalhes do produto:
|
Aplicação: | Líquido/gás/vapor | Produto NÃO.: | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III |
---|---|---|---|
Pressão de calibre: | 0~5KPa~3.5MPa/0~0.1KPa~2MPa | Pressão de selagem: | 0~7KPa~100MPa |
Pressão absoluta: | 0~20KPa~35MPa | Material do diafragma: | 316L (opcional) |
Precisão: | 0.1/ 0,2 categorias | Fonte de alimentação: | 24VDC |
Saída: | 4… 20mA/HART/RS485/Modbus… | Exposição: | LCD (opcional) |
Realçar: | Transmissor do sensor da pressão do diafragma 24VDC,Transmissor de pressão líquido do diafragma,0.2 Grade Gas Pressure Sensor Transmitter |

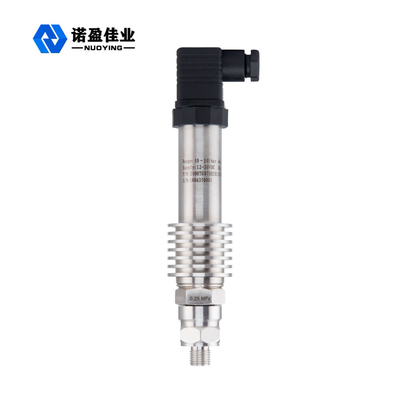

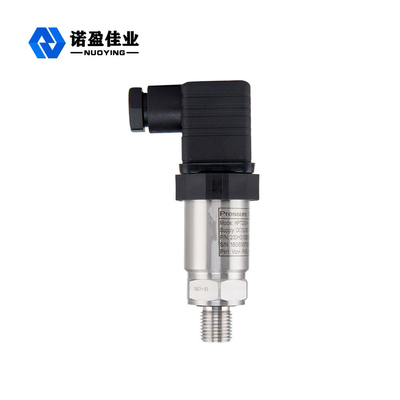

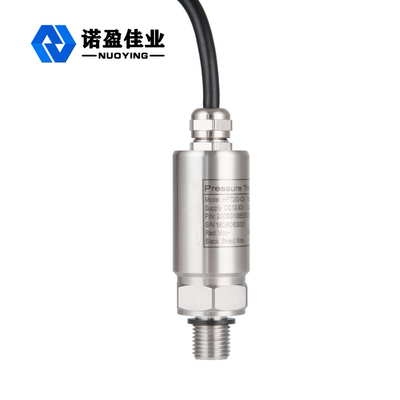

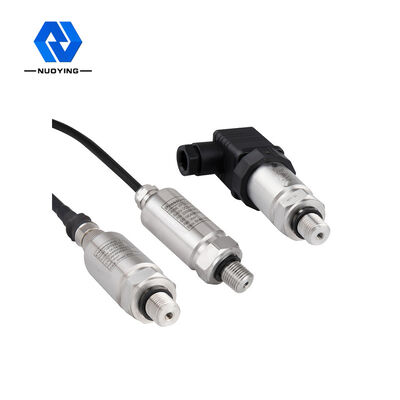

Transmissor do sensor do diafragma da pressão do elevado desempenho para a categoria do gás líquido 24VDC 0.1/0.2
A série NP93420 difundiu sensores da pressão do silicone é toda microplaquetas importadas, após o projeto estrutural cuidadoso, tratamento dos sinais e conjunto, e do acordo restrito com os padrões nacionais para testar e produziu uma nova geração de sensores da pressão. As séries de produtos têm a saída estável, sensibilidade e precisão alta, e boas características da temperatura, e capacidade antiparasitária forte.
princípio de funcionamento
A série NP93420 é o uso do efeito piezoresistente do semicondutor e a micro tecnologia de processamento mecânico, na fatia de silicone monocrystalline de cristal específica acima, feito da litografia, difusão, e assim por diante tecnologia de semicondutor - ponte de wheatstone, forma o diafragma sensível, quando a força externo é produzida, as mudanças da resistividade, faz a mudança da resistência do braço da ponte (um par mais grande de menor) na saída do sinal da tensão da excitação, através da compensação de temperatura do computador, ajuste da resistência do laser, amplificação do sinal e a outra detecção do método de processamento e a restrita do conjunto, a calibração e outros processos, o transmissor de pressão com sinal de saída padrão é produzido.
Característica de projeto
•A saída é estável, a sensibilidade é alta, a influência da interferência e do ruído é relativamente pequena, o custo correspondente do circuito do amplificador é reduzido, e a definição é melhorada extremamente.
•O circuito integrado especial de V/I, os dispositivos menos periféricos, a confiança alta, a manutenção simples, o tamanho fácil, pequeno, o peso leve, a instalação e a eliminação de erros são muito convenientes.
•Escudo fundido da liga de alumínio, três - isolamento do fim, camada protetora do pulverizador eletrostático, durável.
•transmissão do sinal do dois-fio da C.C. 4-20mA, capacidade antiparasitária forte, distância de transmissão longa.
•O diodo emissor de luz, LCD, cabeça do indicador do ponteiro três, leitura do campo é muito conveniente. Pode ser usado para medir meios viscosos, cristalinos e corrosivos.
•O transmissor de pressão difundido do silicone é usado em campos perigosos e explosivos. O produto tem as características da baixos tensão e consumo atuais, baixos da baixa potência. É um produto intrinsecamente seguro e à prova de explosões, e é equipado com o certificado à prova de explosões.
•O uso do material de aço inoxidável e estrutura de proteção especial, e o relâmpago do circuito do amplificador, antiparasitário, a anti-tensão, a sobrecarga e uma série de meios da proteção, melhoram o seguro selando a capacidade anticorrosiva e amortecedora do ambiente de trabalho, completamente apropriada para as necessidades industriais gerais de medida e de controle de campo.
Parâmetros técnicos
Aplicação | líquido, gás, vapor | |||
Produto não. | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
Escala de medição | URL do limite superior | |||
Pressão de calibre | Pressão de selagem | Pressão absoluta | Pressão de calibre | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
Material do diafragma | 316L (opcional) | |||
Categoria da precisão | 0.1/0.2grade | |||
Fonte de alimentação | 24VDC | |||
Saída | 4… 20mA/HART/RS485/Modbus… | |||
Temperatura do ambiente | -40~+85℃ | |||
Temperatura do processo | -25~+125℃ (>+125℃ pode ser personalizado) | |||
Conexão | rosqueado, flangeie (opcional) | |||
Umedecendo o tempo | 0.1~16s ajustável | |||
Permita a sobrecarga |
≤Rated variam 2 vezes |
|||
Exposição | LCD (opcional) | |||
Nível da proteção | IP67 | |||
Categoria à prova de explosões | ExiaⅡ CT6 GA, Ⅱ CT6 Gb de Exd |
