Detalhes do produto:
|
Pressão nominal: | ≤2.5MPa | Diâmetro nominal: | DN500~DN2600 |
---|---|---|---|
Precisão: | ±3%~±5% | ||
Realçar: | Medidor de fluxo de Venturi da inserção,Medidor de fluxo de Venturi da pressão diferencial,Medidor de fluxo do tubo de DN500 Venturi |

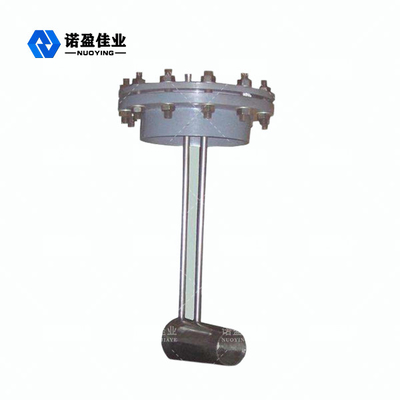

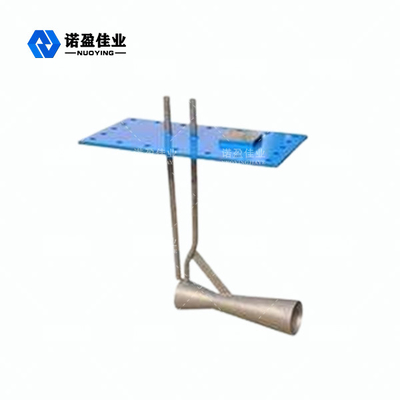

Inserção Venturi da pressão diferencial estabilidade curto do tamanho da instalação da boa grande
O Venturi da inserção é um Venturi clássico mais de pequeno diâmetro introduzido no centro de uma tubulação circular. A diferença entre a pressão estática na tubulação reta dianteira e a pressão estática na garganta desta tubulação introduzida é medida para conhecer o caudal, que pode ser usado para o caudal dos gás com diâmetros maiores da tubulação (por exemplo gás de alto-forno, gás de conduto, etc.).
Princípio de funcionamento de Venturi da inserção
Um dispositivo para medir a pressão diferencial dos líquidos, inventada pelo físico italiano G.B. Venturi, daqui pelo nome. Um Venturi é uma tubulação que os primeiros contratos e então expandam gradualmente. A diferença da pressão entre a seção de entrada e a seção a menor é medida, e o caudal é encontrado usar o teorema de Bernoulli. O tubo de Venturi consiste nas seguintes peças:① seção de entrada: uma seção cilíndrica curto, seu diâmetro é D; seção da contração do ②: a forma de um tubo cônico, ângulo do cone aproximadamente 21 do ° do ± 2 do °; garganta do ③: uma seção reta curto, diâmetro de aproximadamente 1/3 a 1/4 de D, igual do comprimento ao diâmetro do tubo; seção da difusão do ④: ângulo do cone do ° 8 ~ tubo do cone de 15 °. Da extremidade da seção de entrada 0,25 ~ 0.75D na extremidade de um anel de pressão, lá são pelo menos quatro furos da pressão, e anel de pressão ao calibre de pressão. Além, há igualmente um anel de pressão do multi-orifício que conduz ao manômetro no centro da garganta. A diferença da pressão entre a seção de entrada e a seção a menor (isto é a seção da garganta) pode ser medida pela escala do manômetro ou por um registrador automático.
Característica de projeto de Venturi da inserção
1. Tamanho curto da instalação, fáceis instalar e baixo custo.
2. Perda de pressão pequena, energia de salvamento.
3. A boa estabilidade, pode ser usada para a monitoração de processo.
4. Grande pressão diferencial, precisão alta, escala de medição larga.
5. Boa estabilidade, com características lisas da pressão diferencial.
6. A vasta gama de uso, de gás geral, de gás de conduto, de gás de alto-forno que contêm mais impurezas, etc., uso a longo prazo não ocorre fenômeno do bloqueio. Antes e depois de que a seção reta da tubulação é mais curto do que o dispositivo de estrangulamento padrão, sobre 1.5D antes e 1D em seguida.
7. Com estrutura integrada decorreção em linha da temperatura e da pressão.
Parâmetros técnicos de Venturi da inserção
Pressão nominal | ≤2.5MPa |
Diâmetro nominal | DN500~DN2600 |
Precisão | ±3%~±5% |
