Detalhes do produto:
|
| Diâmetro nominal: | DN50~DN1000 | Pressão nominal: | ≤450MPa |
|---|---|---|---|
| Temperatura do ambiente: | -20℃~+55℃ | Temperatura média: | -20℃~+300℃ |
| Precisão: | ±1.0%~±1.5% | Método da conexão: | Flangeiam o aperto, a conexão rosqueada, a conexão da flange, o tipo da inserção, etc. |
| Exigências retas da seção da tubulação: | A seção reta ascendente da tubulação deve ser o ≥ 10DN, seção reta a jusante da tubulação deve ser o | ||
| Realçar: | Flange que aperta o medidor de fluxo da turbina,medidor de fluxo da turbina 450MPa,Medidor de gás da turbina do regulador de pressão |
||

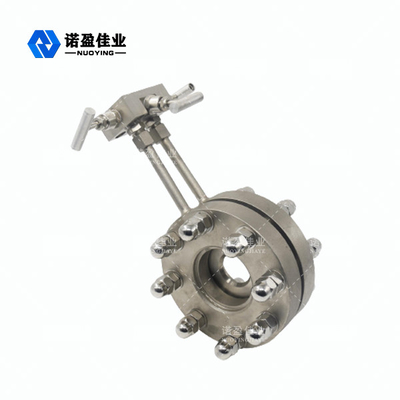

A vasta gama de desempenho estável das aplicações completo voou o medidor
O dispositivo do regulador de pressão tem muitas vantagens, mas sente geralmente a linha de pressão no campo que coloca a carga de trabalho, mas igualmente o escapamento inclinado, o bloqueio e os outros problemas. Nos últimos anos, os transmissores de pressão diferencial fizeram o desenvolvimento rápido, não somente o tamanho compacto, e o desempenho estável, fácil ajustar, basicamente nenhuma necessidade de ajustar o ponto zero em processo do uso. Estas vantagens contribuíram ao desenvolvimento e à aplicação do medidor de fluxo de uma peça só do regulador de pressão (que inclui a placa de orifício, a placa de orifício anular, o bocal, etc.).
Completo voou o princípio de funcionamento do medidor
Instalado no orifício do encanamento ou o bocal interno e outras peças de estrangulamento, devido às partes de estrangulamento da abertura menor do que o diâmetro interno da tubulação, quando o líquido corre através das peças de estrangulamento, o seção transversal do feixe do fluxo contratou de repente, o caudal acelerou. A pressão estática do líquido no back-end do regulador de pressão é reduzida, assim que a diferença da pressão estática é gerada antes e depois do regulador de pressão, que tem um relacionamento numérico definido com o caudal fluido, na linha de Q = K.√P.△ O transmissor de pressão diferencial (ou o medidor da pressão diferencial) são usados para medir a pressão diferencial antes e depois do regulador de pressão conseguir a medida do caudal.
Completo voou a característica de projeto do medidor
1. O cálculo da placa de orifício adota o standard internacional e o processamento.
2. O dispositivo de estrangulamento corrente pode ser posto no uso sem calibração real do fluxo.
3. A placa de orifício de uma peça só é mais fácil de instalar, nenhuma necessidade de tirar a tubulação da pressão, pode diretamente ser conectada ao transmissor de pressão diferencial e ao transmissor de pressão.
4. A vasta gama de aplicações, todo o fluxo monofásico pode ser medida, parte do fluxo da misturado-fase pode igualmente ser aplicada.
5. A estrutura do dispositivo de estrangulamento é fácil de copiar, desempenho simples, contínuo, estável e seguro, vida útil longa e preço baixo.
Completo voou parâmetros técnicos do medidor
| Diâmetro nominal | DN50~DN1000 |
| Pressão nominal | ≤450MPa |
| Temperatura do ambiente | -20℃~+55℃ |
| Temperatura média | -20℃~+300℃ |
| Precisão | ±1.0%~±1.5% |
| Método da conexão |
Flangeiam o aperto, a conexão rosqueada, a conexão da flange, o tipo da inserção, etc.
|
| Exigências retas da seção da tubulação |
A seção reta ascendente da tubulação deve ser o ≥ 10DN, seção reta a jusante da tubulação deve ser o gás 5DN do ≥
|
| Ajuste da função | De acordo com as exigências de usuário, os instrumentos relevantes podem ser selecionados para conseguir a transmissão remota do sinal (pode ter a função do ônibus do campo), a compensação inteligente, o fluxo da exposição ou o fluxo maciço, o fluxo de volume padrão, etc. |
