Medidor de fluxo anular da turbina da placa de orifício do canal para o líquido NYLD da estrutura - KB

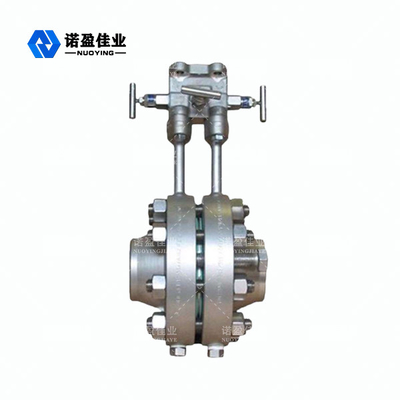

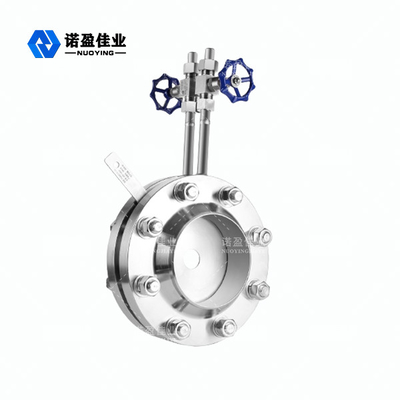

Tipo de canal anular orifício líquido Tyoe Ring Plate Flowmeter da estrutura NYLD-KB

O medidor de fluxo anular da placa de orifício da série de NYLD-KB é um sensor de fluxo de estrangulamento desenvolvido com base na placa de orifício padrão, porque adota o tipo de canal anular estrutura, de modo que os vários meios sujos medidos possam facilmente passar através da régua anular entre a placa de orifício e a tubulação. Consequentemente, o medidor de fluxo anular da placa de orifício é amplamente utilizado na medida do fluxo de meios sujos.

Orifício Tyoe Ring Plate Flowmeter Working Principle de NYLD-KB

A seção do fluxo mínimo do medidor de fluxo circular da placa de orifício é o furo circular no centro da placa, quando o líquido através do furo circular devido à contração repentina da área e da aceleração do fluxo para medir o fluxo, e a seção do fluxo mínimo do medidor de fluxo circular da placa de orifício são a borda exterior da placa e da parede interna do tubo para formar um círculo, o líquido com a contração repentina da área do fluxo e a aceleração, o líquido em torno da borda da placa de orifício circular e a camada de superfície resultante será cilíndrico, o princípio de resistência ao líquido é similar, assim que o coeficiente de resistência é causado pelo medidor de fluxo circular da placa de orifício ao líquido relativamente similar, que torna possível para que ambos tenham um coeficiente similar da saída.

Orifício Tyoe Ring Plate Flowmeter Technical Parameters de NYLD-KB

Orifício Tyoe Ring Plate Flowmeter Design Feature de NYLD-KB

1. Não somente pode medir o fluxo de líquidos gerais, mas igualmente pode ser aplicada aos líquidos conter várias impurezas (tais como a poeira, a suspensão, a precipitação, etc.), como vários tipos de ar quente do gás, de gás de conduto, de gás natural, de água de circulação refrigerando, etc.

2. O vapor superheated de medição de vapor saturado pode evitar o acúmulo condensado formado pela parada do vapor, e quando o vapor é enviado outra vez, pode rapidamente incorporar a medida exata. Uma outra seção do corpo do instrumento tem um tubo de medição reto, de modo que os erros da instalação (tais como a excentricidade, as gaxetas colando na tubulação) tenham pouco efeito na medida do instrumento quando instalados no local.

3. Usando “a estrutura do anel de pressão igual”, quando o comprimento da seção reta da tubulação não é suficientemente longo, pode ainda ser medido exatamente. Por exemplo: no a jusante de um cotovelo de 90 °, o medidor pode ter o 2D comprimento antes; no a jusante de um cotovelo de 30 °, o medidor pode ter 0,5 comprimentos de D antes.

4. Usando “a conexão do método de solda”, apropriada para líquidos de alta temperatura e de alta pressão (tais como vapor superheated), baixo custo, trabalho seguro, desempenho estável.

5. Adote do “a estrutura da isolação revestimento”, apropriada para a cristalização fácil, a vaporização fácil e os outros líquidos que precisam de ser aquecidos ou refrigerado.
