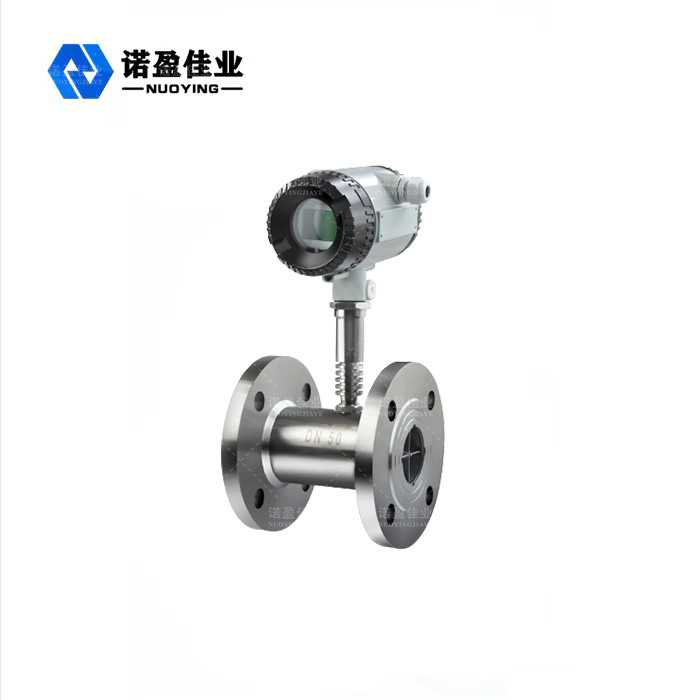

Medidor de fluxo de turbina NYLD-WL líquido de grande precisão

Medidor de fluxo de turbina NYLD-WL líquido de grande precisão

Princípio de funcionamento do medidor de caudal da turbina NYLD-WL

NYWL-L série turbina medidor de fluxo é absorvido a tecnologia avançada de medidores de fluxo em casa e no exterior após o projeto de otimização, com estrutura simples, leve, alta precisão,boa reprodutibilidade, sensível, fácil de instalar e de manter a utilização de uma nova geração de medidores de caudal de turbina, amplamente utilizado na medição de tubulação fechada com aço inoxidável 1CraNigTi, 2Cris e cor Alcundum0a,liga dura não corrói. e sem fibras, partículas e outras impurezas, viscosidade cinemática do líquido a temperatura de trabalho inferior a 5 × 10-6 m3/s, para viscosidade cinemática superior a 5 × 10-6 m2/s,o medidor de caudal pode ser utilizado após calibração do líquido realSe o instrumento de exibição com funções especiais, também pode ser controle quantitativo, alarme de sobrevolume, etc., é o instrumento ideal para medição de fluxo e economia de energia.

O coeficiente de instrumentação do sensor é derivado da calibração do dispositivo de calibração do caudal, que não solicita o mecanismo de fluido interno do sensor,o sensor como uma caixa preta, de acordo com a entrada (fluxo) e saída (sinal de pulso de frequência) para determinar o seu coeficiente de conversão, é conveniente para aplicações práticas.Deve notar-se que este fator de conversão (fator de instrumentação) é condicional, as suas condições de calibração são condições de referência, se a utilização de desvios desta condição os coeficientes mudarem, a alteração dependerá do tipo de sensor,Condições de instalação de tubos e parâmetros físicos do fluido da situação.

Características de projeto do medidor de caudal da turbina NYLD-WL

1. Alta precisão, geralmente até ± 1% R, ± 0,5% R, tipo de alta precisão até ± 0,2% R.

2. Boa repetibilidade, repetibilidade de curto prazo de até 0,05% ~ 0,2%, é por causa de boa repetibilidade, como calibração frequente ou calibração on-line pode obter uma precisão muito alta,na liquidação comercial é o medidor de fluxo preferido.

3. sinal de frequência de pulso de saída, adequado para medição total e ligação de computador, sem deriva de ponto zero, forte capacidade anti-interferência.

4Pode obter um sinal de alta frequência (3 ~ 4 kHz), resolução de sinal forte.

5- Ampla gama, de diâmetro médio e grande até 1:20, pequeno diâmetro de 1:10, estrutura compacta e leve, fácil instalação e manutenção, grande capacidade de circulação.

6Aplicável à medição de alta pressão, o corpo do medidor não precisa abrir o buraco, fácil de fazer instrumento de tipo de alta pressão.

7. tipos de sensores especiais, podem ser concebidos de acordo com as necessidades especiais dos utilizadores para vários tipos de sensores especiais, tais como tipo de baixa temperatura, tipo bidirecional, tipo downhole,Tipo especial de mistura de areia, etc.

8Pode ser feito em tipo de inserção, adequado para medição de grande diâmetro, pequena perda de pressão, baixo preço, pode ser removido sem fluxo, fácil de instalar e manter.

Parâmetros técnicos do medidor de caudal da turbina NYLD-WL
