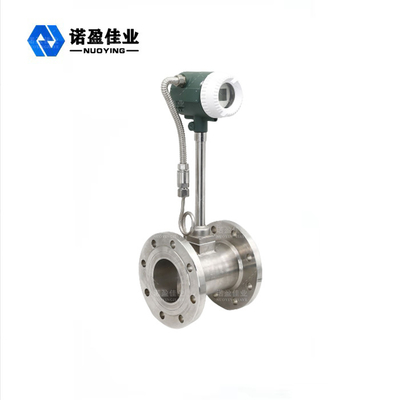

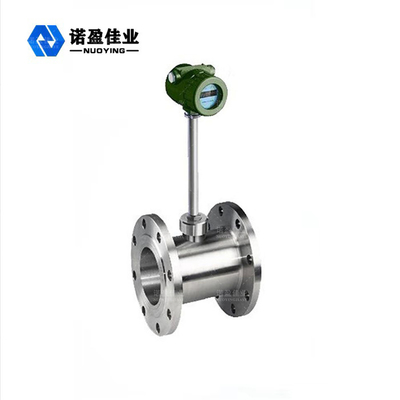

Instrumentos à prova de explosões altos NYLU do medidor de fluxo de redemoinho da precisão 24VDC - JB

Medidor de fluxo de redemoinho à prova de explosões alto dos instrumentos NYLU-JB da precisão 24VDC da medida

O medidor de fluxo de redemoinho é baseado na pesquisa e na produção do princípio do redemoinho de Carmen, principalmente para a medida industrial do fluxo de líquido do encanamento, tal como o gás, o líquido, o vapor e os outros meios. Suas características são perda de pressão pequena, uma grande escala, precisão alta, em medir o fluxo de volume das condições de trabalho quase independentes da densidade fluida, da pressão, da temperatura, da viscosidade e dos outros parâmetros. Nenhumas peças mecânicas móveis, confiança tão alta e baixa manutenção. Os parâmetros do instrumento podem ser estáveis ao longo do tempo. O medidor de fluxo do redemoinho adota o sensor piezoelétrico do esforço, que é altamente confiável e pode trabalhar na variação da temperatura de funcionamento de -20℃~+250℃. Tem o sinal padrão análogo e a saída digital do sinal de pulso, assim que é fácil ser usado com sistema digital tal como o computador, que é um instrumento de medição avançado e ideal.

Princípio de funcionamento do medidor de fluxo de redemoinho de NYLU-JB

O medidor de fluxo de redemoinho é projetado no campo de fluxo do gerador de redemoinho, ponta de prova da detecção e os circuitos eletrônicos correspondentes e outros componentes. Quando o líquido corre através do gerador de redemoinho, forma duas fileiras alternas dos vortices em ambos os lados, este redemoinho está sabido como a rua de redemoinho de Carmen. Strohal, com base na teoria da rua de redemoinho de Carmen, propôs que a frequência da rua de redemoinho de Carmen fosse proporcional à velocidade de fluxo fluido, e deu o relacionamento entre a frequência e a velocidade de fluxo: f = × V/d do St

f: frequência do redemoinho (hertz)

v: a velocidade de fluxo média em ambos os lados do gerador de redemoinho (m/s)

St: Coeficiente de Strohal (constante)

Estes vortices alternos formam uma série de alternar a pressão negativa, que atua na ponta de prova da detecção e gera uma série de alternar os sinais elétricos, que são convertidos, dado forma e amplificado pelo pré-amplificador, e então saída um sinal da frequência do pulso ou sinal padrão proporcional à sincronização do redemoinho.

Característica de projeto do medidor de fluxo de redemoinho de NYLU-JB

1. Fácil instalar a estrutura simples, nenhumas peças moventes do desgaste.

2. Precisão alta da medida, confiança alta, nenhuma necessidade para a eliminação de erros no local.

3. Pode transmitir o sinal do fluxo de uma grande distância, e pode ser conectado com computador realizar a gestão centralizada.

4. A placa do amplificador adota o projeto original e é comum para o gás e o líquido.

5. Há o sinal padrão análogo e a saída digital do sinal de pulso, que podem facilmente ser usados com sistemas digitais tais como computadores.

6. Os instrumentos à prova de explosões podem ser usados em lugares à prova de explosões correspondentes.

7. Projeto e produção personalizados de acordo com exigências de cliente.

Parâmetros técnicos do medidor de fluxo de redemoinho de NYLU-JB
