Detalhes do produto:
|
Fonte de alimentação: | 24VDC | Classe da precisão: | +0.5%F.S |
---|---|---|---|
Modelo do produto: | NH-93420 | Aplicação típica: | Líquido |
Material do diafragma: | diafragma cerâmico (opcional) | Conexão do processo: | Linha, flange, montagem do suporte (opcional) |
Shell Material: | De alumínio, de aço inoxidável (opcional) | Categoria à prova de explosões: | ExiaIICT6Ga, ExdIICT6Gb |
Realçar: | Transmissor nivelado líquido da indústria,Transmissor nivelado líquido do petróleo,Anti transmissor do sensor da pressão da corrosão |

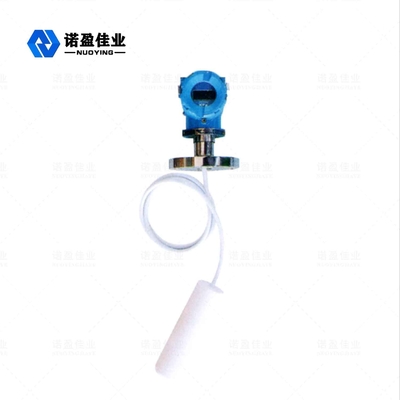

Transmissor nivelado líquido do setor petroleiro anticorrosivo da flange do cabo
Princípio de funcionamento nivelado líquido do transmissor

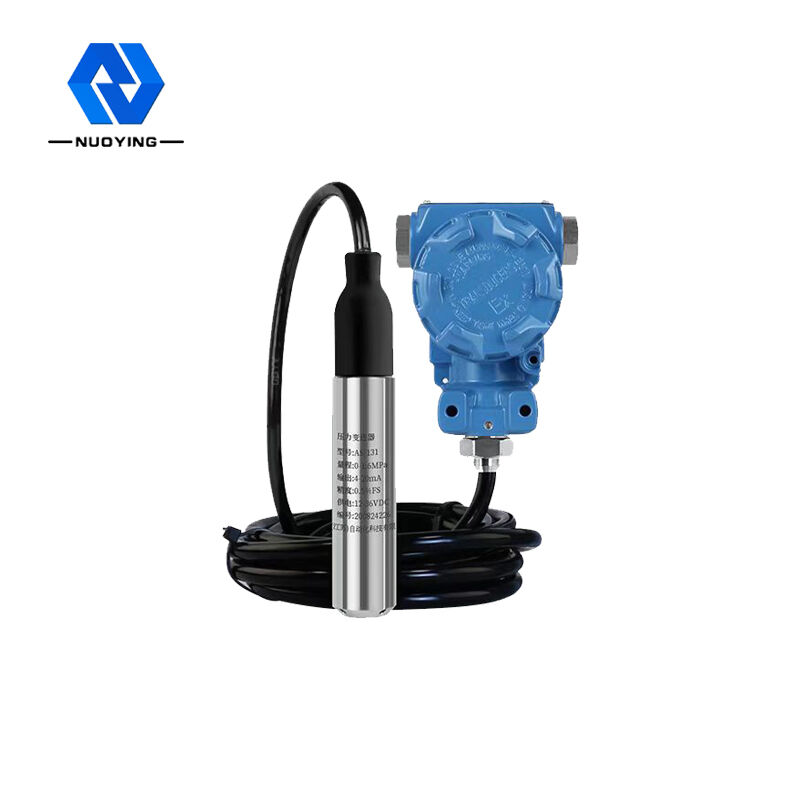

O transmissor nivelado consiste em um cabo decondução especial com uma mangueira capilar incorporado, um conector pressão-resistente e uma ponta de prova. A construção da ponta de prova do calibre nivelado submergível é um núcleo de aço inoxidável do cilindro com um diafragma na parte inferior e coberto por um alojamento plástico perfurado. A medida nivelada líquida é realmente a diferença entre a pressão estática do líquido na ponta de prova e a pressão atmosférica real, e a diferença da pressão é convertida então em um sinal de saída 4-20mA por um sensor cerâmico (unido a um filme de aço inoxidável) e por componentes eletrônicos.
Característica de projeto nivelada líquida do transmissor
◎A estrutura é excelente, pode diretamente ser posta no meio medido para medir o nível líquido, e é muito conveniente instalar e usar-se.
◎Estrutura contínua, nenhumas peças moventes, confiança alta, vida útil longa, medida da elevada precisão da água, óleo a colar com a viscosidade alta, não afetada pela formação de espuma, pelo depósito, e por características elétricas do meio medido.
◎Vasta gama de compensação de temperatura.
Parâmetro técnico nivelado líquido do transmissor
Saída do sinal | 4-20mA/HART/RS485/Modbus… |
Temperatura do processo | -10~+70℃ |
Conexão do processo | Linha, flange, montagem do suporte (opcional) |
Capacidade de carga | <> |
Desempenho estável | Ano do ano ±1.0%F.S/de ±0.5%F.S/ |
Material de Shell | De alumínio, de aço inoxidável (opcional) |

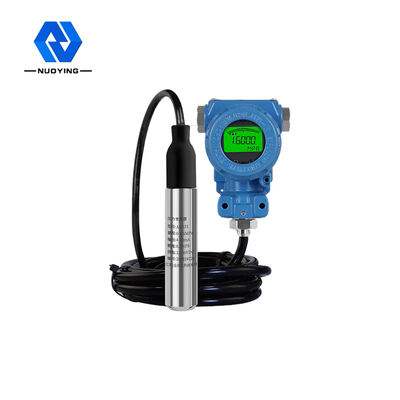

Exposição viva | LCD (opcional) |
Categoria da proteção | IP68 |
Categoria à prova de explosões | ExiaIICT6Ga, ExdIICT6Gb (veja o certificado para detalhes) |
