Detalhes do produto:
|
Relação da escala: | 1:10 | Esforço de trabalho: | DN15~DN50: 4.0MPa |
---|---|---|---|
Viscosidade média: | DN15<5mPa*s | Método da conexão: | Conexão rosqueada, conexão da flange |
Comprimento total: | Sinal de pulso, 4 ~ sinal 20mA | Fonte de alimentação: | 24VDC |
Escala da medida: | 2.5~60000) L/H da água (, ³ /h do ar (0.07~2000) m, (em 0,101025 MPa, 20℃) | Precisão da medida: | ±1.0%R, ±0.5%R, ±0.2%R (customizáveis) |
Realçar: | Medidor de fluxo do flutuador do tubo do metal 24VDC,Medidor de fluxo do flutuador do tubo do metal da turbina,Medidor de fluxo da turbina do tubo do metal |

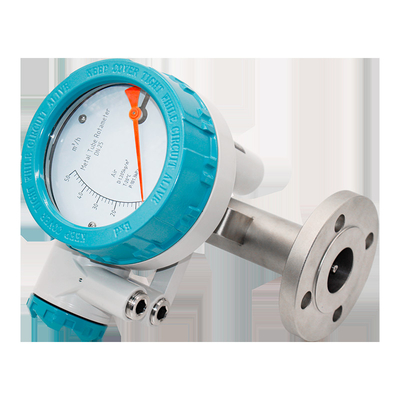

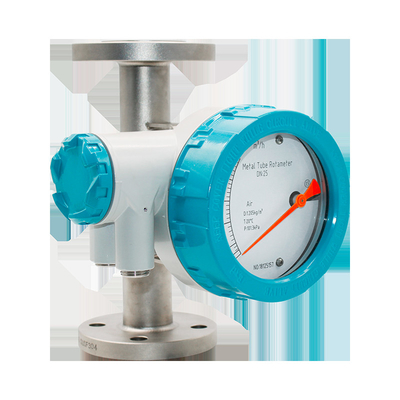

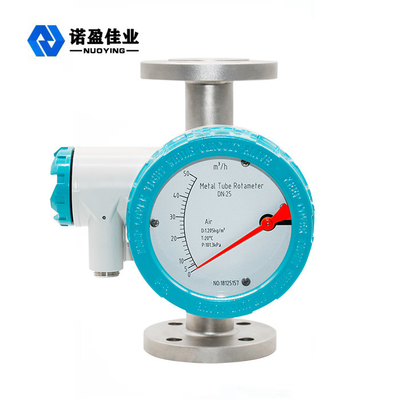

Medidor de fluxo seguro do flutuador do tubo do metal da vasta gama NYGZ-L da precisão alta do trabalho
A estrutura do medidor de fluxo do flutuador do tubo do metal da série de NYGZ-L é trabalho simples, seguro, precisão alta, vasta gama de aplicações. Comparado com o medidor de fluxo de vidro do rotor pode suportar de alta pressão. O medidor de fluxo da série de NYGZ-L tem a indicação in situ, transmissão remota elétrica, alarme do interruptor de limite, resistência de corrosão, tipo jacketed, umedecendo o tipo e variedades à prova de explosões. Amplamente utilizado na defesa nacional, o produto químico, o petróleo, a metalurgia, energia elétrica, proteção ambiental, indústria da medicina e de luz e outros departamentos do líquido, medida do fluxo do gás e controlo automático.
As peças da detecção do medidor de fluxo são feitas de 1Cr18Ni9Ti de aço inoxidável, as ocasiões especiais podem igualmente ser feitas de Cr18Ni12Mo2Ti ou F46 e outros materiais resistentes à corrosão. À exceção das especificações especiais, a altura do medidor de fluxo é 250 milímetros, e a flange da conexão é o padrão GB/T9119.8~10, que pode igualmente ser personalizado de acordo com as exigências especiais dos usuários.
Princípio de funcionamento do medidor de fluxo do flutuador do tubo do metal de NYGZ-L
Quando o líquido da parte inferior para cobrir passagens através do tubo de medição ereto, o flutuador aumenta sob a ação da diferença da pressão, e a altura da elevação do flutuador representa o tamanho do fluxo. O flutuador aumenta a uma altura que represente o caudal e seja transmitida ao indicador através de um acoplamento entre o ímã no flutuador e o ímã no indicador, que conduz o ponteiro no indicador para girar.
Parâmetros técnicos do medidor de fluxo do flutuador do tubo do metal de NYGZ-L
Escala da medida | 2.5~60000) L/H da água (, ³ /h do ar (0.07~2000) m, (em 0,101025 MPa, 20℃) |
Precisão da medida | ±1.0%R, ±0.5%R, ±0.2%R (customizáveis) |
Relação da escala | 1:10 |
Esforço de trabalho | DN15~DN50: 4.0MPa |
Temperatura dos meios | -80℃~+200℃ (F46 medidor de fluxo alinhado 0℃~80℃) |
Viscosidade média | DN15<5mPa*s |
Método da conexão | Conexão rosqueada, conexão da flange |
Comprimento total | Sinal de pulso, 4 ~ sinal 20mA |
Material de medição do tubo |
Tipo ordinário: 1Cr18Ni9Ti Resistente à corrosão: Cr18Ni12Mo2Ti, 316L, 316 |
Sinal de saída | 2-fio (4 20) miliampère, fio 3 (0 10) miliampère |
Linearidades | 1,0% |
Fonte de alimentação | 24VDC |
Consumo de potência | 25MW |
Temperatura do ambiente | -25℃~+55℃ |
Categoria à prova de explosões | Exia IICT5 |
