Detalhes do produto:
|
Aplicação típica: | Líquido | Calibre do instrumento: | Conexão rosqueada; Conexão da flange |
---|---|---|---|
Precisão da medida: | ±1.0%R, ±0.5%R, ±0.2%R (customizáveis) | Relação da escala: | 1:10; 1:15; 1:20 |
Material do sensor: | 304 de aço inoxidável, 316 (L) de aço inoxidável, etc. | Temperatura dos meios: | -20℃~+120℃ |
Pressão atmosférica: | 86Kpa~106Kpa | Saída do sinal: | Sinal de pulso, 4 ~ sinal 20mA |
Realçar: | Precisão alta do medidor de fluxo líquido da turbina,Medidor de fluxo líquido de aço inoxidável da turbina 304,Medidor de fluxo rosqueado da turbina da água |

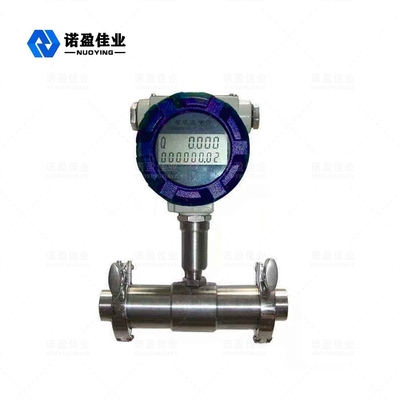

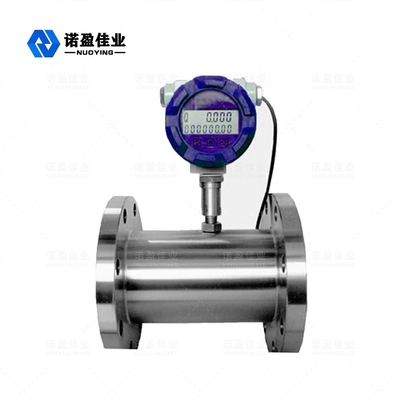

Medidor de fluxo da turbina do líquido NYWL-L da repetibilidade da precisão alta bom
Princípio de funcionamento do medidor de fluxo da turbina de NYWL-L
O medidor de fluxo da turbina da série de NYWL-L é absorvido a tecnologia avançada de medidores de fluxo no país e no estrangeiro após o projeto da otimização, com estrutura simples, precisão de pouco peso, alta, boa reprodutibilidade, responsivo, fácil instalar e para manter o uso de uma nova geração de medidor de fluxo da turbina, amplamente utilizada em medir o encanamento fechado com 1CraNigTi de aço inoxidável, 2Cris e corindo Alc0a, a liga dura não se corrói. E nenhuma fibra, as partículas e outras impurezas, viscosidade kinematic de trabalho da temperatura menos de 5 do × 10-6m3/líquido de s, para líquido do ² do × 10-6m da viscosidade kinematic o maior de 5/s, o medidor de fluxo podem ser usadas após a calibração do líquido real. Se o instrumento da exposição com funções especiais, pode igualmente ser controle, alarme do sobre-volume, etc. quantitativos, é o instrumento ideal para a medida e a economia de energia do fluxo.
O coeficiente da instrumentação do sensor é derivado da calibração do dispositivo da calibração do fluxo, que não pede o mecanismo fluido interno do sensor de todo, o sensor como uma caixa negra, de acordo com a entrada (fluxo) e saída (sinal de pulso da frequência) para determinar seu coeficiente de conversão, é conveniente para aplicações práticas. Contudo, deve-se notar que este fator de conversão (fator da instrumentação) é condicional, suas condições da calibração é condições de referência, se o uso do desvio dos coeficientes desta condição mudará, a mudança depende do tipo de sensor, dos parâmetros físicos do condição da instalação da tubulação e os fluidos da situação.
Característica de projeto do medidor de fluxo da turbina de NYWL-L
1. Precisão alta, geralmente até o ± 1% R, ± 0,5% R, tipo da elevada precisão até o ± 0,2% R.
2. Boa repetibilidade, repetibilidade a curto prazo de até 0,05% ~ 0,2%, é devido à boa repetibilidade, tal como a calibração frequente ou a calibração em linha pode obter a precisão muito alta, no pagamento de comércio é o medidor de fluxo preferido.
3. Sinal da frequência do pulso da saída, apropriado para a medida e a conexão totais do computador, nenhuma tração zero do ponto, capacidade antiparasitária forte.
4. Pode obter um sinal muito de alta frequência (3 ~ 4kHz), definição forte do sinal.
5. Vasta gama, diâmetro médio e grande até o 1:20, pequeno diâmetro do 1:10, estrutura compacta e de pouco peso, a instalação fácil e manutenção, grande capacidade da circulação.
6. Aplicável à medida de alta pressão, o corpo do medidor não precisa de abrir o furo, fácil fazer o tipo de alta pressão instrumento.
7. Os tipos especiais do sensor, podem ser projetados de acordo com as necessidades especiais de usuários para vários tipos de sensores especiais, tais como o tipo de baixa temperatura, o tipo bidirecional, o tipo do downhole, a areia que misturam o tipo especial, etc.
8. Pode ser feito no tipo da inserção, apropriado para a medida do grande diâmetro, perda de pressão pequena, preço baixo, pode ser removido sem o fluxo, fácil instalar e manter.
Parâmetros técnicos do medidor de fluxo da turbina de NYWL-L
Aplicação típica | líquido |
Calibre do instrumento | Conexão rosqueada; Conexão da flange |
Precisão da medida | ±1.0%R, ±0.5%R, ±0.2%R (customizáveis) |
Relação da escala | 1:10; 1:15; 1:20 |
Material do sensor | 304 de aço inoxidável, 316 (L) de aço inoxidável, etc. |
Temperatura dos meios | -20℃~+120℃ |
Temperatura do ambiente | -20℃~+60℃ |
Humidade relativa | 5% ~ 90% |
Pressão atmosférica | 86Kpa~106Kpa |
Saída do sinal | Sinal de pulso, 4 ~ sinal 20mA |
Saída de uma comunicação | HART/RS485 |
Fonte de alimentação | Fonte da alimentação externa: +24VDC±15%, fonte de alimentação interna da ondinha ≤±5: 2.0~3.0V |
Linha relação do sinal | Tipo básico, tipo à prova de explosões |
Proteção/categoria à prova de explosões | IP 67/ExiaCT4Ⅱ ou Ⅱ BT6 de Exd |
