Detalhes do produto:
|
Limite do fluxo: | 0~20~1600 m3/h | Modelo: | NYLD-LGQ |
---|---|---|---|
Precisão: | ±1.0%R, ±1.5%R | Pressão nominal: | 1.0MPa, 1.6MPa |
Material: | Allo de alumínio, de alumínio | Diâmetro nominal: | DN20~DN200 |
Temperatura média medida: | -20℃~60℃ | Categoria à prova de explosões: | ExdIIBT6 |
Realçar: | Medidor de fluxo de alumínio da turbina,Transmissor de fluxo da turbina de 1600 raizes de M3/H,Tipo à prova de explosões medidor da turbina de fluxo |

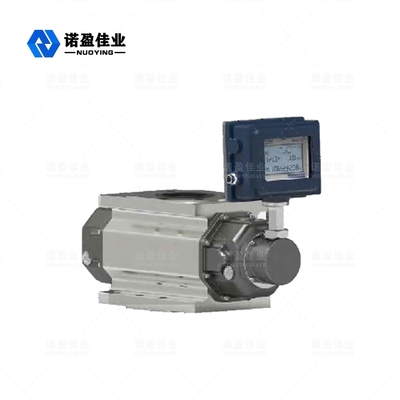

O alumínio do medidor de fluxo da turbina de NYLD-LGQ 1600 M3/H enraíza à prova de explosões
Medidor de fluxo da turbina de NYLD-LGQ
O medidor de fluxo das raizes do gás de NYLD-LGQ foi usado como um medidor volumétrico por mais de 100 anos. Com as características tais como a elevada precisão, vasta gama, vida útil pequena do volume, a de pouco peso, a conveniente da instalação e da manutenção, a segura e a durável, é amplamente utilizado no gás natural, no gás de carvão, no ar e nos outros medidores de fluxo de gás. É um dispositivo ideal do medidor de fluxo para o gás urbano, o produto químico do campo petrolífero, a pesquisa científica e os outros departamentos no país e no estrangeiro. Para cada revolução do rotor, saídas volume theeffective de quatro vezes da câmara de medida, e o número de revoluções do rotor são transmitidos ao totalizer inteligente do fluxo com o dispositivo de acoplamento de selagem magnético e a velocidade que reduzem o mecanismo, para indicar o volume cumulativo do gás da saída. (A figura mostra somente um ciclo de um quarto).
Parâmetros técnicos do medidor de fluxo da turbina de NYLD-LGQ
Especificação modelo |
Substantivo diameterDN milímetro) |
Limite do fluxo (m3/h) |
Começando o fluxo m3/h |
Pressão perda em Qmax |
Pressão nominal MPa |
Precisão % |
Escala |
Material |
NYLD-LGQ-20A | 25 | 20 | 0,05 | 100 |
1,0 1,6 |
1,0 1,5 |
20:1 | Allo de alumínio |
NYLD-LGQ-40A | 40 | 30 | 0,07 | 100 | 30:1 | |||
NYLD-LGQ-40B | 40 | 40 | 0,07 | 140 | 40:1 | |||
NYLD-LGQ-50A | 50 | 60 | 0,1 | 100 | 65:1 | |||
NYLD-LGQ-50B | 50 | 80 | 0,1 | 140 | 70:1 | |||
NYLD-LGQ-80A | 80 | 100 | 0,1 | 110 | 70:1 | |||
NYLD-LGQ-80B | 80 | 150 | 0,12 | 150 | 120:1 | |||
NYLD-LGQ-80C | 80 | 200 | 0,15 | 180 | 70:1 | |||
NYLD-LGQ-100A | 100 | 250 | 0,11 | 180 | 80:1 | |||
NYLD-LGQ-100B | 100 | 300 | 0,11 | 130 | 110:1 | |||
NYLD-LGQ-100C | 100 | 450 | 0,1 | 200 | 110:1 | |||
NYLD-LGQ-150A | 150 | 650 | 0,65 | 350 | 80:1 | Alumínio | ||
NYLD-LGQ-150B | 150 | 1000 | 0,76 | 450 | 90:1 | |||
NYLD-LGQ-200A | 200 | 1600 | 1,15 | 500 | 53:1 |
