Detalhes do produto:
|
| Fonte de alimentação: | 12~24VDC | Pressão nominal: | 1.6MPa, 2.5MPa, 4.0MPa e acima |
|---|---|---|---|
| Categoria da precisão: | 1,0, 1,5 | Temperatura dos meios: | -40~350℃ |
| Perda de pressão: | Coeficiente de resistência cd≤2.4 | Sinal de saída: | ≥ de nível elevado de baixo nível 6V do ≤ 1V do pulso de tensão, sinal atual padrão 4~20mA |
| Categoria à prova de explosões: | Exia II CT6 (opcional) | ||
| Realçar: | medidor de fluxo de redemoinho 20mA,Medidor de fluxo de redemoinho da pressão,Transmissor nivelado líquido do redemoinho |
||

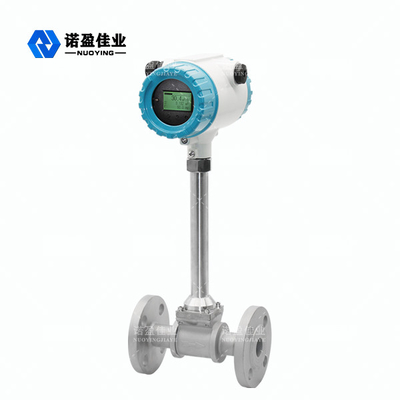

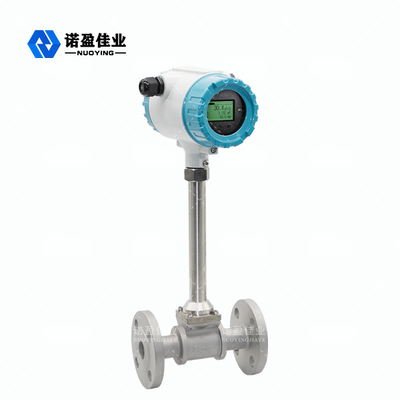

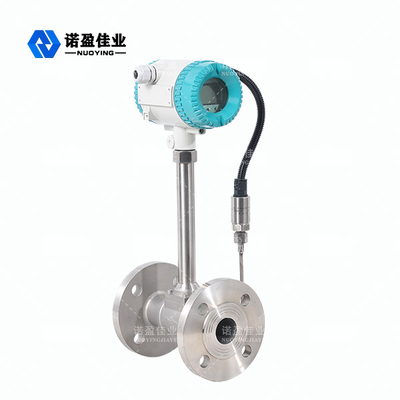

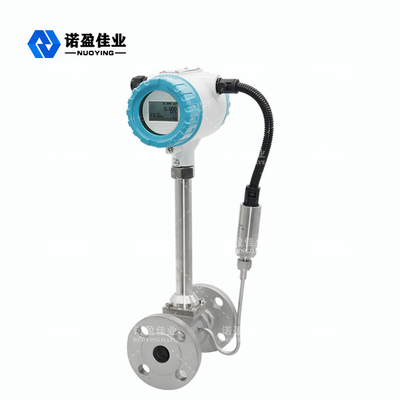

Medidor de fluxo de redemoinho alto da confiança 20mA da precisão alta da medida
O medidor de fluxo de redemoinho é baseado na pesquisa e na produção do princípio do redemoinho de Carmen, principalmente para a medida industrial do fluxo de líquido do encanamento, tal como o gás, o líquido, o vapor e os outros meios. Suas características são perda de pressão pequena, uma grande escala, precisão alta, em medir o fluxo de volume das condições de trabalho quase independentes da densidade fluida, da pressão, da temperatura, da viscosidade e dos outros parâmetros. Nenhumas peças mecânicas móveis, confiança tão alta e baixa manutenção. Os parâmetros do instrumento podem ser estáveis ao longo do tempo. O medidor de fluxo do redemoinho adota o sensor piezoelétrico do esforço, que é altamente confiável e pode trabalhar na variação da temperatura de funcionamento de -20℃~+250℃. Tem o sinal padrão análogo e a saída digital do sinal de pulso, assim que é fácil ser usado com sistema digital tal como o computador, que é um instrumento de medição avançado e ideal.
Princípio de funcionamento do medidor de fluxo de redemoinho
O medidor de fluxo de redemoinho é projetado no campo de fluxo do gerador de redemoinho, ponta de prova da detecção e os circuitos eletrônicos correspondentes e outros componentes. Quando o líquido corre através do gerador de redemoinho, forma duas fileiras alternas dos vortices em ambos os lados, este redemoinho está sabido como a rua de redemoinho de Carmen. Strohal, com base na teoria da rua de redemoinho de Carmen, propôs que a frequência da rua de redemoinho de Carmen fosse proporcional à velocidade de fluxo fluido, e deu o relacionamento entre a frequência e a velocidade de fluxo: f = × V/d do St
f: frequência do redemoinho (hertz)
v: a velocidade de fluxo média em ambos os lados do gerador de redemoinho (m/s)
St: Coeficiente de Strohal (constante)
Estes vortices alternos formam uma série de alternar a pressão negativa, que atua na ponta de prova da detecção e gera uma série de alternar os sinais elétricos, que são convertidos, dado forma e amplificado pelo pré-amplificador, e então saída um sinal da frequência do pulso ou sinal padrão proporcional à sincronização do redemoinho.
Parâmetros técnicos do medidor de fluxo de redemoinho
| Fonte de alimentação | 12~24VDC |
| Pressão nominal | 1.6MPa, 2.5MPa, 4.0MPa e acima |
| Categoria da precisão | 1,0, 1,5 |
| Temperatura dos meios | -40~350℃ |
| Perda de pressão | Coeficiente de resistência cd≤2.4 |
| Sinal de saída | ≥ de nível elevado de baixo nível 6V do ≤ 1V do pulso de tensão, sinal atual padrão 4~20mA |
| Categoria à prova de explosões | Exia II CT6 (opcional) |
Característica de projeto do medidor de fluxo de redemoinho
1. Fácil instalar a estrutura simples, nenhumas peças moventes do desgaste.
2. Precisão alta da medida, confiança alta, nenhuma necessidade para a eliminação de erros no local.
3. Pode transmitir o sinal do fluxo de uma grande distância, e pode ser conectado com computador realizar a gestão centralizada.
4. A placa do amplificador adota o projeto original e é comum para o gás e o líquido.
5. Há o sinal padrão análogo e a saída digital do sinal de pulso, que podem facilmente ser usados com sistemas digitais tais como computadores.
6. Os instrumentos à prova de explosões podem ser usados em lugares à prova de explosões correspondentes.
7. Projeto e produção personalizados de acordo com exigências de cliente.
