Detalhes do produto:
|
| Escala da medida: | -20~+1600℃ | Temperatura do ambiente: | -20~+80℃ |
|---|---|---|---|
| Fonte de alimentação: | 24 VCC (12 VCC ~ 30 VCC) | Capacidade de sobrecarga: | 0~500Ω |
| Humidade relativa: | 5%-95% | Conexão do processo: | Flange, linha (opcional) |
| Aplicação típica: | Medida dos líquidos e dos vapores na escala de -200°C a 1600°C em vários processos e em outras tempe | Saída do sinal: | 4… 20mADC (duas linhas); 1~5VDC (três linhas) |
| Realçar: | Transmissor do sensor de temperatura 24VDC,Transmissor do sensor de temperatura da precisão alta,Sensor de temperatura industrial da flange |
||

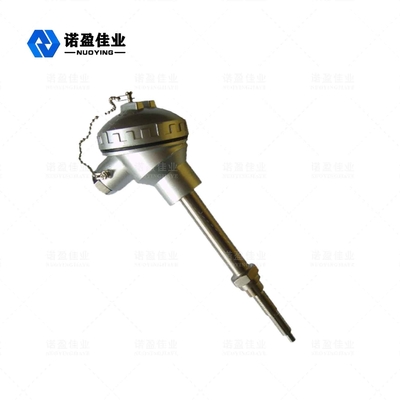

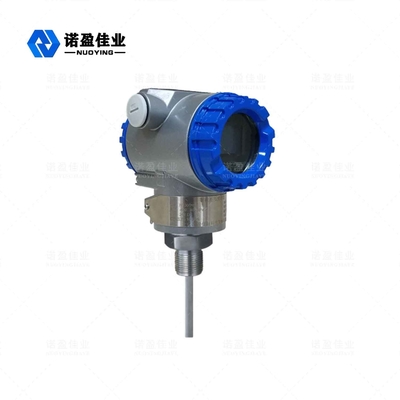

Transmissor rápido do sensor de temperatura da precisão alta 24VDC do tempo de resposta
Princípio de funcionamento do transmissor do sensor de temperatura
O transmissor da temperatura NT93420 adota o par termoelétrico, RTD como o elemento de medição da temperatura, o sinal de saída do elemento de medição da temperatura é enviado ao módulo de transmissor, que são convertidos 4~20mA no sinal atual da tensão do sinal 0-5V/0-10V e a saída do sinal RS485 digital após o processamento do circuito da estabilização da tensão e a filtração, amplificação da operação, a correção não-linear, a conversão de V/I, a proteção atual e reversa constante, etc. com relacionamento linear com temperatura.
Característica de projeto do transmissor do sensor de temperatura
1. A instalação simples, uma variedade de escalas da medida da temperatura a escolher de.
2. Gás-líquido de dupla utilização, compatível com o 316L para algum meio.
3. Uma variedade de sinais análogos lineares escolher.
4. Tempo de resposta rápido, estrutura alta da precisão, a compacta e a durável, capacidade antiparasitária forte.
5. Boa estabilidade a longo prazo, consumo de baixa energia, tamanho pequeno.
6. Impermeável, à prova de explosões, temperatura resistente e choque resistente.
Parâmetros técnicos do transmissor do sensor de temperatura
| Aplicação típica | Medida dos líquidos e dos vapores na escala de -200°C a 1600°C em vários processos e em outras temperaturas de superfície gasosas do meio ou as contínuas. |
| Escala da medida | -20~+1600℃ |
| Fonte de alimentação | 24VDC (12VDC~30VDC) |
| Temperatura do ambiente | -20~+80℃ |
| Saída do sinal | 4… 20mADC (duas linhas); 1~5VDC (três linhas) |
| Humidade relativa | 5%-95% |
| Capacidade de sobrecarga | 0~500Ω |
| Tempo de resposta | ≤350mS |
| tração da temperatura | ±0.025%/℃ |
| tração do tempo | Menos de ±0.5% pelo ano |

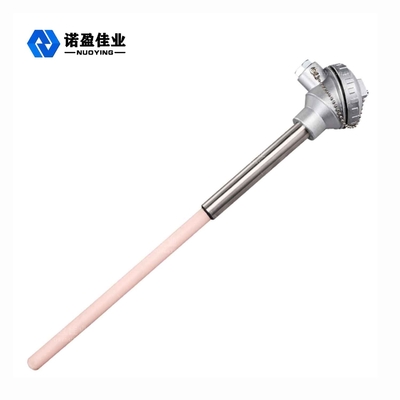

| Material do tubo da proteção |
1Cr18Ni9Ti ou tubos cerâmicos ou altos da alumina |
| Conexão do processo | Flange, linha (opcional) |
| Abrigando o material | De alumínio (opcional) |
| Tamanho da relação | M27×2 ou tubo cerâmico inline (opcional) |
| Nível da proteção | IP67 |

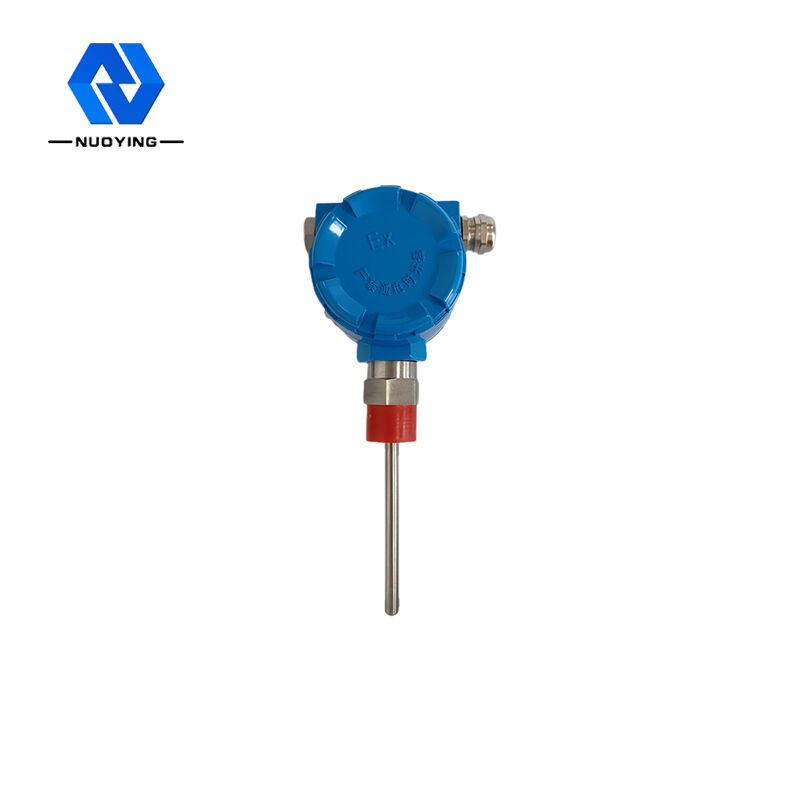

| Categoria à prova de explosões | Exia II BT6, Exd II BT5 (opcional) |
Campo da aplicação do transmissor do sensor de temperatura
Petróleo, fibra química, química; matéria têxtil, borracha, materiais de construção; energia elétrica, metalurgia, medicina; alimento e a outra medida no local da temperatura dos campos industriais controles de processos; especialmente apropriado para a medida e sistemas de controlo automatizados, mas igualmente pode ser usado conjuntamente com o instrumento. Como: encanamento e sistema de ventilação, sistema hidráulico e pneumático, sistema de refrigeração e sistema de aquecimento, fonte de água e abastecimento de água, sistema de condicionamento de ar, medida da temperatura do sistema da automatização e controle quentes.
