elevada precisão nivelada líquida do transmissor da flange da linha 20mA

Bom transmissor nivelado líquido da estabilidade e da elevada precisão 20mA

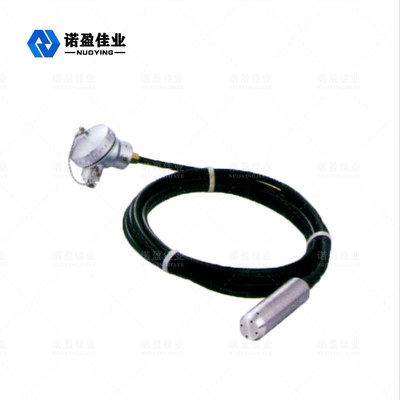

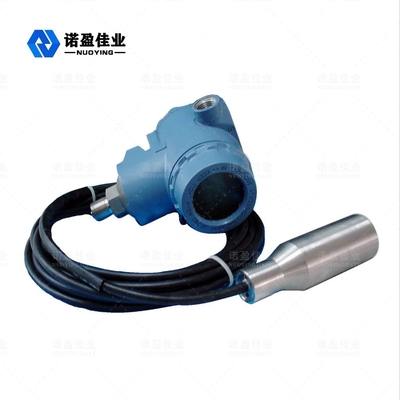

O transmissor do nível líquido da série NH93420 é um projeto toda de aço inoxidável, selou inteiramente o instrumento de medição piezoresistente contínuo submergível do nível líquido. Este produto usa sensores piezoresistentes da pressão da alto-estabilidade e da alto-confiança dos tipos estrangeiros famosos, assim como o transmissor inteligente da elevada precisão que processa circuitos. Adota a tecnologia digital precisa da compensação de temperatura e a tecnologia não-linear da correção ao sinal mordido é convertida em uma saída padrão do sinal elétrico. O cabo impermeável é selado com a embalagem, e o tubo da ventilação está no cabo, que pode ser usado no líquido por muito tempo. A estrutura integrada e a saída estandardizada do sinal para fornecer a conveniência para o uso no local e o controlo automático. O produto trabalha em um sistema do dois-fio, com tamanho pequeno, a instalação de pouco peso, fácil e uso conveniente. É apropriado para a medida nivelada líquida e o controle no campos do petróleo, do produto químico, dos centrais elétricas, da fonte de água urbana, e da exploração da temperatura da água.

Princípio de funcionamento nivelado líquido do transmissor

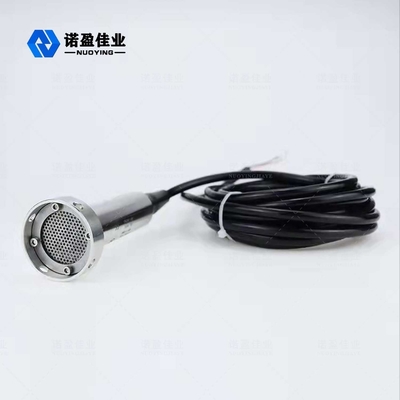

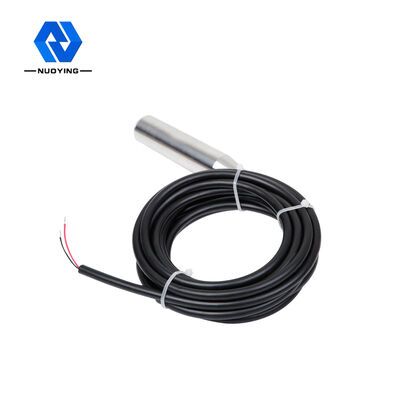

O transmissor nivelado consiste em um cabo decondução especial com uma mangueira capilar incorporado, um conector pressão-resistente e uma ponta de prova. A construção da ponta de prova do calibre nivelado submergível é um tambor de aço inoxidável com um diafragma na parte inferior e coberto por um alojamento plástico perfurado. A medida nivelada líquida é realmente a diferença entre a pressão estática do líquido na ponta de prova e a pressão atmosférica real, e a diferença da pressão é convertida então em um sinal de saída 4~20mA por um sensor cerâmico (unido ao filme de aço inoxidável) e por componentes eletrônicos.

Quando o transmissor do nível de líquido da pressão estática é posto em alguma profundidade no líquido a ser medido, a fórmula da pressão na superfície líquida do sensor é: PA=p*g h+Pa a fórmula nivelada líquida é obtido: *g de h=PA-Po/p

Ao mesmo tempo, a pressão do líquido é introduzida na câmara de pressão positiva do sensor com o de aço inoxidável condutor de ar, e a pressão atmosférica na superfície líquida é conectada então à câmara de pressão negativa do sensor para deslocar o Po na parte de trás do sensor, de modo que a pressão medida pelo sensor seja: =p*g-h PA-Po

Se a densidade líquida é uniforme, a diferença da pressão estática é proporcional à altura nivelada líquida.

Parâmetros técnicos nivelados líquidos do transmissor

Característica de projeto nivelada líquida do transmissor

1. Boas estabilidade e elevada precisão.

2. A estrutura é excelente, pode diretamente ser posta no meio medido para medir o nível líquido, e é muito conveniente instalar e usar-se.

3. Estrutura contínua, nenhumas peças moventes, confiança alta e vida útil longa. A medida da elevada precisão pode ser executada da água, óleo para colar com viscosidade alta, e não é afetada pela formação de espuma, pelo depósito e pelas características elétricas do meio medido.

4. Vasta gama de compensação de temperatura.

5. Com proteção da polaridade do reverso da fonte de alimentação e para sobrecarregar a proteção de limitação atual, anti-relâmpago, interferência da frequência do anti-rádio.

Campo nivelado líquido da aplicação do transmissor

O transmissor nivelado hidrostática da entrada (medidor do nível de entrada) é apropriado para a medida nivelada de vários meios nos sistemas e indústrias tais como o petroquímico, a metalurgia, energia elétrica, fonte farmacêutica, de água e drenagem e proteção ambiental. Ao mesmo tempo, o medidor nivelado hidrostática é igualmente amplamente utilizado na fonte e drenagem de água urbana, tratamento de esgotos, água subterrânea, represas do reservatório, rios, oceanos e o outro nível de água monitorando campos.
