Detalhes do produto:
|
Aplicação típica: | medida nivelada líquida | Escala de medição: | 50~5000mm |
---|---|---|---|
Fonte de alimentação: | 24VDC (15-35V) | Temperatura do processo: | -40~+130℃ |
Pressão do processo: | -0.1~2.0MPa | Saída do sinal: | 4… 20mA/HART/RS485/Modbus… |
Conexão do processo: | flange, suporte (opcional) | Exposição de estado: | LCD (opcional) |
Realçar: | Medidor nivelado do flutuador magnético,Medidor nivelado 20mA do flutuador líquido,Transmissor nivelado magnético da ponta de prova |

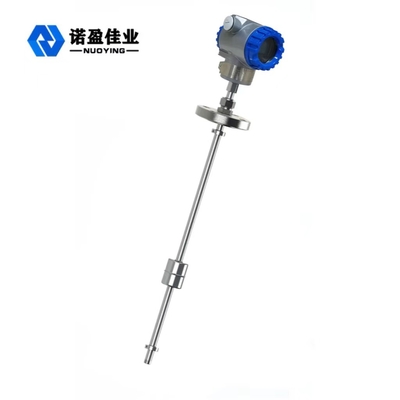

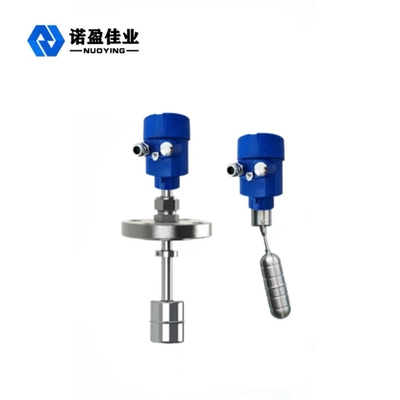

A vária ponta de prova forma o medidor nivelado NYCFQ do flutuador magnético líquido de 20mA
O medidor magnético do nível do flutuador usa o flutuador magnético circular para aumentar ou para cair com o nível líquido, de modo que o interruptor reed na haste de medição dominante do transmissor seja absorvido e o nível líquido seja convertido no sinal eletropositivo correspondente do hydroxylamine da saída, e o sinal eletropositivo será convertido então em uma saída padrão do sinal do dois-fio 4~20mA adicionando um módulo de circuito integrado da transmissão na caixa de junção, e o medidor magnético do nível do flutuador igualmente fornece a indicação digital no local do diodo emissor de luz para medir o nível líquido. os produtos da série são tipo corrente, anticorrosivo e tipo à prova de explosões.
Princípio de funcionamento nivelado do medidor do flutuador magnético de NYCFQ
Os trabalhos magnéticos do medidor do nível do flutuador baseados no princípio de flutuabilidade e de acoplamento magnético, com um grupo de tubos e de resistores de lingüeta da precisão dentro do tubo da detecção, quando o flutuador magnético se mover para cima e para baixo ao longo do tubo da detecção com a mudança do nível líquido. O tubo seco posicionado a nível líquido no tubo da detecção é girado sobre por sua vez de modo que o valor positivo elétrico da saída das mudanças do tubo da detecção, e o módulo de circuito da conversão na caixa de junção convertam o valor da resistência na saída 4~20mA atual.
Característica de projeto nivelada do medidor do flutuador magnético de NYCFQ
1. Operação simples da estrutura, a resistente e a segura, a estável.
2. A exposição indica o nível líquido no vermelho, que é intuitivo, atraente e fácil de ler.
3. Os vários formulários da instalação e os formulários da conexão podem ser selecionados.
4. Grande escala de medição, nenhuma área cega no processo inteiro de medida.
5. Medida contínua de vários líquidos assim como de níveis médios de alta temperatura, de alta pressão, corrosivos e inflamáveis e explosivos.
6. A exposição é isolada completamente do meio medido, seguro e seguro.
7. Para a pressão e a temperatura especiais pode profissionalmente ser projetado.
Do medidor nivelado magnético do flutuador de NYCFQ parâmetros técnicos
Aplicação típica | Medida nivelada líquida |
Escala de medição | 50~5000mm |
Precisão de medição | ±1%FS |
Fonte de alimentação | 24VDC (15-35V) |
Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
Temperatura do processo | -40~+130℃ |
Pressão do processo | -0.1~2.0MPa |
Densidade média | ³ de 500~2000kg/m |
Densidade média | ≤0.8Pa.s; 3Pa.s |
Conexão do processo | flange, suporte (opcional) |
Exposição de estado | LCD (opcional) |
Nível da proteção | IP65 |
Categoria à prova de explosões | Exia II CT6 |
Campo nivelado da aplicação do medidor do flutuador magnético de NYCFQ
O calibre nivelado do flutuador magnético é apropriado para a exposição nivelada líquida no produto químico, no petróleo e nos outros recipientes do equipamento industrial. Presentemente, foi amplamente utilizado na medida nivelada líquida e no controle no petróleo, produto químico, metalurgia, energia elétrica, alimento, de fatura indústrias farmacêutico, de papel e outras.
