Detalhes do produto:
|
Tempo de atraso: | 0~30s ajustável | Sensibilidade: | 0. 5pf~750pf |
---|---|---|---|
Temperatura do processo: | -40~+130℃, -184~+260℃ | Material da ponta de prova: | 304, 316, PTFE, cerâmicos (opcional) |
Formulário da ponta de prova: | Tipo de cabo, tipo da haste, tipo liso | Conexão do processo: | Linha, suporte, flange (opcional) |
Proteção da perda de poder: | Normalmente aberto, normalmente fechado, switchable no local | Categoria à prova de explosões: | ExiaIICT6Ga, ExdIICT6Gb (veja o certificado para detalhes) |
Realçar: | Interruptor do nível de líquido da admissão do RF,Interruptor esperto do nível da admissão do RF,Sensor nivelado da admissão do controle nivelado de água |

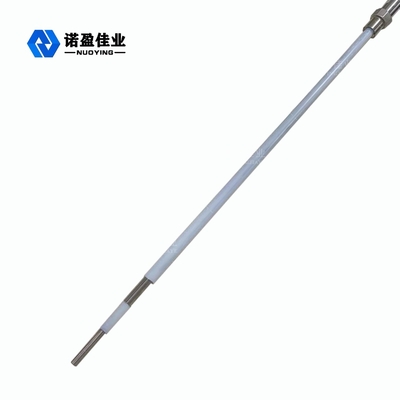

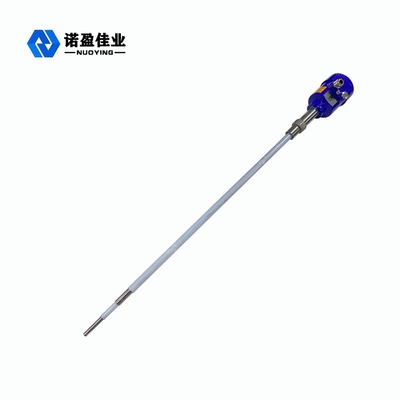

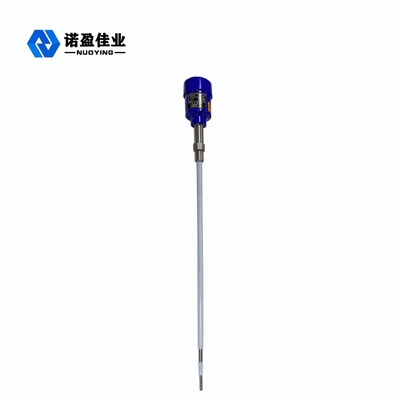

Controle nivelado esperto de água do interruptor do nível de líquido do interruptor do nível da admissão do RF
Princípio de funcionamento do interruptor da admissão da radiofrequência
O ajuste correto da sensibilidade do interruptor do nível da admissão do RF afetará a mudança correta da saída do sensor. O circuito nulo-KoTeTM da ponta de prova pode fazer o circuito da medida ignora o material acumulado na ponta de prova. Se não causará a falha da sensibilidade. O circuito nulo-KoTeTM é excitado com o mesmo potencial da radiofrequência aplicado à ponta de prova de detecção. Desde que a corrente não pode fluir no mesmo potencial, o circuito nulo-KoTeTM interrompe o fluxo da corrente que fluiria normalmente da ponta de prova energizada através do material de maioria à parede da embarcação. Isto mede o material em torno da ponta de prova energizada, não o material acumulado.
Descrição do interruptor da admissão da radiofrequência
O princípio de trabalho do interruptor do nível da admissão da radiofrequência é baseado na tecnologia capacitiva da radiofrequência (RF). Uma radiofrequência é aplicada à ponta de prova e, com a análise contínua, os efeitos causados pelo ambiente circunvizinho são determinados. Desde que todos os materiais têm uma constante dielétrica e sua condutibilidade é diferente daquela do ar, quando a ponta de prova for em contato com o material, a impedância total refletida pelas mudanças pequenas do deslocamento da capacidade. Porque a ponta de prova energizada e a parede do recipiente constituem as duas placas polares do capacitor, o isolador da ponta de prova e o ar circunvizinho transformam-se o material dielétrico, quando o ar (cuja a constante dielétrica é 1,0) está substituído por todo o outro material (a constante dielétrica > 1), o efeito capacitivo são aumentados, mudando assim a impedância da aplicação. Isto é, a mudança do valor da capacidade causa a mudança da impedância. Este efeito é medido pelo circuito e comparado à referência estabelecida pelo ajuste da sensibilidade (circuito).
Parâmetro técnico do interruptor da admissão da radiofrequência
Aplicação típica | Os alarmes altos e de baixo nível para líquidos, espanam, partículas, sólidos e outros meios |
Modelo do produto | NYSP-UK861, NYSP-UK862, NYSP-UK863, NYSP-UK864, NYSP-UK865, NYSP-UK866 |
Formulário da ponta de prova | Tipo de cabo, tipo da haste, tipo liso |
Material da ponta de prova | 304, 316, PTFE, cerâmicos (opcional) |
Comprimento da ponta de prova | 500mm (o comprimento pode ser personalizado de acordo com condições do local) |
Fonte de alimentação | 24VDC, C.A. 220V |
Saída do sinal | Saída dobro do relé do lance do polo dobro (DPDT), C.C. de 5A 24V ou 5A 220VAC |
Temperatura ambiental | - 40 ~ + ℃ 80 |
Temperatura do processo | -40~+130℃, -184~+260℃, >+260℃ escolhem a ponta de prova de alta temperatura cerâmica |
Pressão do processo | -0.1~2.0MPa |
Conexão do processo | Linha, suporte, flange (opcional) |
Tempo de atraso | 0~30s ajustável |
Proteção da perda de poder | Normalmente aberto, normalmente fechado, switchable no local |
Sensibilidade | 0. 5pf~750pf |
Alarme do erro | Limite superior ou mais baixo, ajustável no local |
Categoria da proteção | IP67 |
Categoria à prova de explosões | ExiaIICT6Ga, ExdIICT6Gb (veja o certificado para detalhes) |
Notas do ※: Os produtos podem ser personalizados de acordo com as exigências específicas dos usuários!
