Detalhes do produto:
|
Aplicação típica: | Líquido, pó, partícula, controle nivelado contínuo | Material da ponta de prova: | 304, PTFE (opcionais) |
---|---|---|---|
Comprimento da ponta de prova: | 500mm (o comprimento pode ser personalizado de acordo com condições do local) | Poder da fonte: | 24VDC, 220VAC (opcionais) |
Temperatura do processo: | -40~+130℃ | Pressão do processo: | <2.0MPa |
Conexão do processo: | Linha, flange (opcional) | Saída do sinal: | Saída de DPDT, 5A 24VDC ou 5A 220VAC |
Realçar: | Interruptor do nível da admissão de Rod Type RF,Sensor nivelado da admissão normal do RF da temperatura,Sensor nivelado 2.0MPa da admissão do sensor nivelado 2.0MPaRF da admissão do RF |

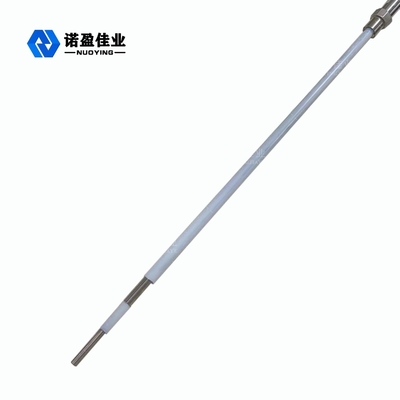

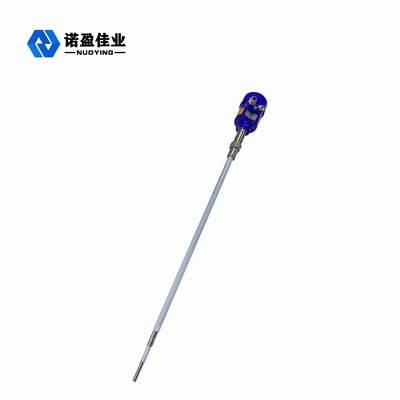

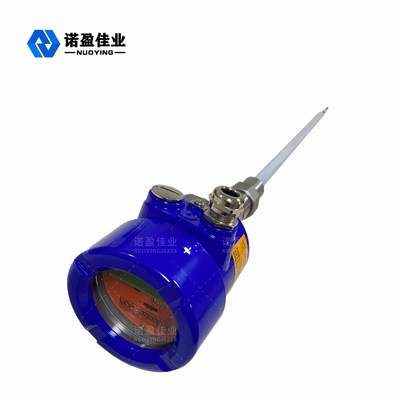

Interruptor normal NYSP do nível da admissão de Rod Type RF da temperatura - UK861
Princípio de funcionamento do interruptor do nível da admissão de NYSP-UK861 RF
O princípio de operação de interruptores do nível da condutibilidade da radiofrequência é baseado na tecnologia da capacidade da radiofrequência (RF). Uma radiofrequência é aplicada à ponta de prova e a influência causada pelo ambiente circunvizinho é determinada pela análise contínua. Porque todos os materiais têm uma constante dielétrica e sua condutibilidade é diferente do ar, a impedância total refletida pelas mudanças pequenas do deslocamento da capacidade quando a ponta de prova for em contato com o material. Porque a ponta de prova energizada e a parede da embarcação constituem as duas placas de polo do capacitor, do isolador da ponta de prova e do ar circunvizinho para se tornar dielétricas os materiais, e o efeito capacitivo estão aumentados quando o ar (cuja a constante dielétrica é 1,0) é substituído por todo o outro material (constante de dielétrico > 1). Assim, a impedância da aplicação é mudada. Isto é, a mudança no valor da capacidade causa uma mudança na impedância. Este efeito é medido pelo circuito e comparado então ao quadro de referência da referência estabelecido pelo ajuste da sensibilidade (circuito). O ajuste correto da sensibilidade do interruptor do nível da admissão do RF afeta a mudança correta na saída do sensor. Os circuitos do Nul1-KoTeTM da ponta de prova permitem que o circuito da medida ignore o acúmulo material na ponta de prova que causaria de outra maneira uma falha da sensibilidade. O circuito de Nul1-KoTeTM é excitado com a mesma radiofrequência potencial que aquela aplicada à ponta de prova de detecção. Desde que a corrente não pode fluir no mesmo potencial, o circuito de Nul1-KoTeTM isola o fluxo atual que flui normalmente da ponta de prova energizada através do material empilhado à parede da embarcação. Esta maneira o material em torno da ponta de prova energizada é medida, não o material empilhado.
Característica de projeto do interruptor do nível da admissão de NYSP-UK861 RF
1.Versatile: Podem ser usados em uma variedade de meios condutores e não-condutores, tais como líquidos, os materiais viscosos, partículas, pós, e voam a cinza.
2.Anti-adhesive: Os circuitos antiadesivos patenteados eliminam os sinais falsos causados pela adesão material.
ponta de prova 3.Detachable: Não há nenhuma conexão de cabo entre o controlador e a ponta de prova, assim que o controlador pode ser removido e substituído a qualquer hora sem afetar o material entrante ou que parte.
4.High e resistência da baixa temperatura: Apropriado para o ambiente de trabalho de -184℃ a 280℃, e a ponta de prova cerâmica para uma mais alta temperatura está igualmente disponível;
formulário 5.Output: a saída do sinal do relé do dobro-lance da Dobro-faca, quando houver uma luz de estado para mostrar o estado da saída, e lá é uma função do atraso de 0 a 30 segundos.
diagnóstico 6.Non-intelligent: Após o poder sobre, o circuito do instrumento detecta automaticamente se o estado de trabalho é normal.
Parâmetros técnicos do interruptor do nível da admissão de NYSP-UK861 RF
Aplicação típica | Líquido, pó, partícula, controle nivelado contínuo |
Material da ponta de prova | 304, PTFE (opcionais) |
Comprimento da ponta de prova | 500mm (o comprimento pode ser personalizado de acordo com condições do local) |
Poder da fonte | 24VDC, 220VAC (opcionais) |
Temperatura do processo | -40~+130℃ |
Pressão do processo | <2.0MPa |
Conexão do processo | Linha, flange (opcional) |
Saída do sinal | Saída de DPDT, 5A 24VDC ou 5A 220VAC |
Tempo de atraso | ajuste 0-30s |
Alarme da falha | Limite superior ou mais baixo, ajustável no local |
Nível da proteção | IP67 |
Categoria à prova de explosões | Exia II CT6 GA (opcional) |
Nota: Os produtos podem ser personalizados de acordo com as exigências específicas dos usuários.
Campo da aplicação do interruptor do nível da admissão de NYSP-UK861 RF
maquinaria 1.Casting: Detecte o nível da areia.
tratamento da água 2.Environmental: Detecte o nível da água de esgoto.
maquinaria 3.Hydraulic: Detecte o nível do óleo de lubrificação
maquinaria 4.Construction: Detecte o nível material de tanque do silo e da mistura de cimento.
moinho 5.Flour: Detecte o nível material de farinha e de trigo.
fábrica 6.Feed: Detecte o nível da refeição de feijão de soja.
planta 7.Power: Detecte o nível material de cinza de mosca.
fábrica 8.Glass: Detecte o nível material de areia de quartzo e de vidro quebrado.
planta 9.Chemical: detecte o nível líquido de poliéster, de spandex, de ácido, de alcaloide e de outros materiais químicos.
planta 10.Boiler: Detecte o nível de água de cilindro do vapor e de outras embarcações de pressão.
ocasiões 11.Other: Detecção de gás natural, de suco de fruto, de ketchup, etc.
