Detalhes do produto:
|
Os produtos modelam: | NYSP-L864 | Material da ponta de prova: | 304+PTFE (opcional) |
---|---|---|---|
Comprimento da ponta de prova: | 500mm (o comprimento pode ser personalizado de acordo com as condições do local) | Fonte de alimentação: | 24VDC, 220VAC (opcionais) |
Relé da saída: | Polo dobro, saída dobro do lance (DPDT), C.C. 5A, 24V ou 5A, 220VAC | Proteção da perda de poder: | Aberto, próximo, campo switchable |
Tempo de atraso: | 0~30s ajustável | Conexão do procedimento: | Linha/flange (opcional) |
Realçar: | Sensor nivelado da anti admissão da adesão,Interruptor macio do nível da admissão do cabo,Tipo interruptor da admissão do RF do nível |

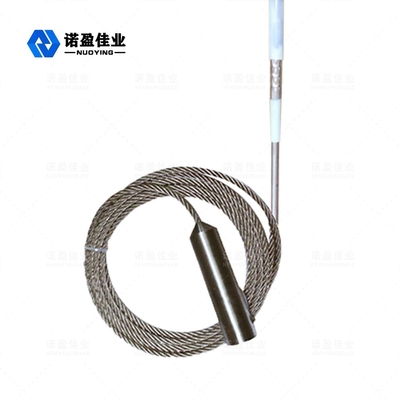

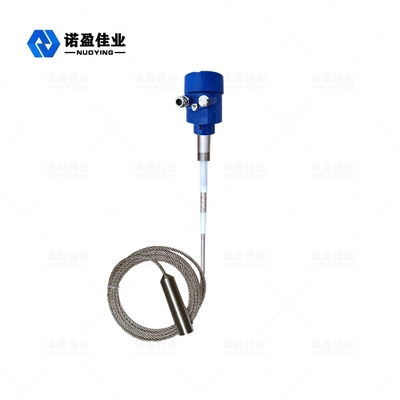

Interruptor macio do nível da admissão do RF do cabo da Anti-adesão NYSP-L864
Princípio de funcionamento do interruptor do nível da admissão de NYSP-L864 RF
O princípio de trabalho do interruptor do nível da admissão da radiofrequência é baseado na tecnologia capacitiva da radiofrequência (RF). Uma radiofrequência é aplicada à ponta de prova e, com a análise contínua, os efeitos causados pelo ambiente circunvizinho são determinados. Desde que todos os materiais têm uma permitividade e sua condutibilidade é diferente daquela do ar, a impedância total refletida pelas mudanças pequenas do deslocamento da capacidade quando a ponta de prova for em contato com o material. Porque a ponta de prova energizada e o formulário de parede da embarcação as duas placas polares do capacitor, do isolador da ponta de prova e do ar circunvizinho se transformam o material dielétrico, quando o ar (cuja a constante dielétrica é 1,0) estiver substituído por todo o outro material (a constante dielétrica > 1), o efeito capacitivo está aumentado. Assim mudando a impedância da aplicação. Isto é, a mudança do valor da capacidade causa a mudança da impedância. Este efeito é medido pelo circuito e comparado a uma referência estabelecida pelo ajuste da sensibilidade (circuito).
O ajuste correto da sensibilidade do interruptor do nível da admissão do RF afetará a mudança correta na saída do sensor. O circuito nulo-KoTeTM da ponta de prova permite que o circuito da medida ignore o acúmulo material na ponta de prova, que causaria de outra maneira falhas da sensibilidade. O circuito nulo-KoTeTM é usado para aplicar a mesma excitação potencial da radiofrequência à ponta de prova de detecção. Desde que a corrente não pode fluir no mesmo potencial, o circuito nulo-KoTeTM interrompe o fluxo da corrente que fluiria normalmente da ponta de prova energizada através do material de maioria à parede da embarcação. Isto mede o material em torno da ponta de prova energizada, não o material acumulado.
Parâmetro técnico do interruptor do nível da admissão de NYSP-L864 RF
Aplicação típica | O comprimento é mais de 2 medidores, ele é instalado verticalmente na parte superior e pode ser usado como um interruptor vertical, pode ser usado como o transporte de carvão |
Os produtos modelam | NYSP-L864 |
Material da ponta de prova | 304+PTFE (opcional) |
Comprimento da ponta de prova | 500mm (o comprimento pode ser personalizado de acordo com as condições do local) |
Temperatura do processo | -40℃~+130℃ |
Pressão do processo | <2> |
Fonte de alimentação | 24VDC, 220VAC (opcionais) |
Tempo de atraso | 0~30s ajustável |
Conexão do procedimento | Linha/flange (opcional) |
Proteção da perda de poder | Aberto, próximo, campo switchable |
Relé da saída | Polo dobro, saída dobro do lance (DPDT), C.C. 5A, 24V ou 5A, 220VAC |
Nível da proteção | IP67 |
Categoria à prova de explosões | Exia II CT6 |
Características de projeto do interruptor do nível da admissão de NYSP-L864 RF
1.Anti-adhesion: O circuito patenteado da anti-adesão pode eliminar os sinais falsos causados pela adesão material.
versatilidade 2.Strong: Pode ser aplicada à medida de vários meios condutores e não-condutores, tais como líquidos, substâncias viscosos, partículas, pós, e voa a cinza.
ponta de prova 3.Detachable: Não há nenhuma conexão de cabo entre o controlador e a ponta de prova. O controlador pode ser removido e substituído a qualquer hora para a manutenção sem afetar os materiais entrantes e que parte.
4.High e resistência da baixa temperatura: apropriado para o ambiente de trabalho de -184°C a 280°C, e pontas de prova cerâmicas para uma mais alta temperatura esteja igualmente disponível.
formulário 5.Output: a saída do sinal do relé do dobro-lance do dobro-polo, ao mesmo tempo lá é uma luz de estado para indicar o estado da saída, e uma função do atraso de 0 a 30 segundos.
diagnóstico 6.Intelligent: Depois que o poder é girado sobre, o circuito do instrumento detecta automaticamente se o estado de trabalho é normal.
