Detalhes do produto:
|
| Diâmetro: | DN15~DN200 | Material de medição do tubo: | 316L, 304, 304 alinhados com PTFE |
|---|---|---|---|
| Relação da escala: | Corrente: 10:1; Tipo especial: 20:1 | Temperatura média: | Padrão: - 40~+100℃ |
| Conexão: | Flange, braçadeira, linha, linha da sanidade | Precisão: | 1,5% |
| Realçar: | Tipo molhado Rotameter do tubo do metal,Medidor de fluxo do Rotameter do gás,Rotameter líquido do tubo do metal |
||

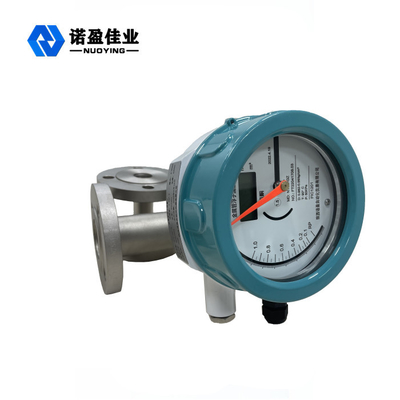

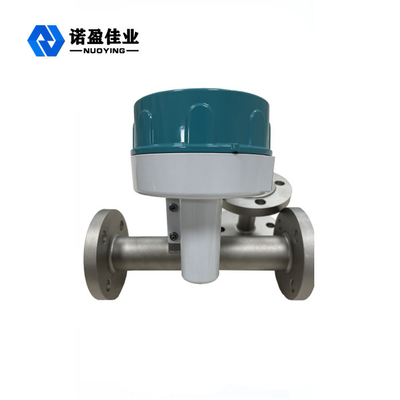

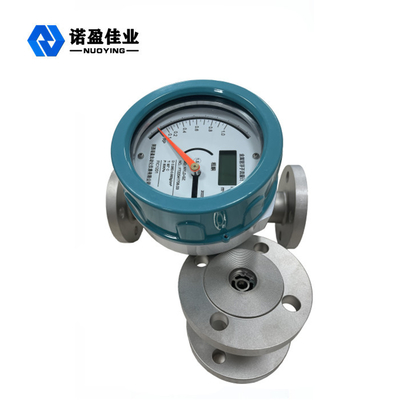

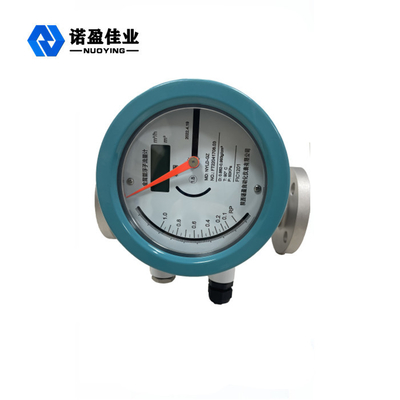

Tipo molhado medidor da área variável de precisão alta de fluxo do Rotameter do tubo do metal do gás de líquido
Tipo molhado descrição da área variável de precisão alta do medidor de fluxo do Rotameter do tubo do metal do gás de líquido:
O rotameter do tubo do metal é um medidor de fluxo da área variável baseado na medida da posição de flutuador. Adotando a estrutura inteiramente metálica e o projeto conceptual modular, é amplamente utilizado na medida do fluxo e controle de processos sob o ambiente complexo e áspero em várias indústrias, com volume pequeno, perda de pressão pequena, grande relação da escala (10:1), córrego etc., especialmente apropriados para meios com baixa velocidade atual e baixo caudal. Devido a seus desempenho, confiança e preço competitivo excelentes, é amplamente utilizado nos campos do óleo, da indústria química, da fabricação de aço, da luz industrial, do medidor de fluxo da tubulação do metal da água etc. toma muitos materiais diferentes e é apropriado para a medida do medidor de fluxo de todos os meios corrosivos não corrosivos, corrosivos e fortes.
Tipo molhado característica da área variável de precisão alta do medidor de fluxo do Rotameter do tubo do metal do gás de líquido:
1.Single eixo, exposição esperta, confiança alta, manutenção fácil, tempo da longa vida.
exigência 2.Less no tubo.
relação 3.Flow: 10:1, tipo especial: 20: 1.
4.Suitable para medidas dos meios com tubulação pequena e baixo caudal.
Exposição 5.LCD, indicando o fluxo instantâneo e o fluxo inteiro ao mesmo tempo.
transmissão 6.Non-contacting de acoplamento magnética.
estrutura 7.Metal, apropriada para meios e ambientes corrosivos fortes com circunstâncias de alta temperatura, de alta pressão e inflamáveis e explosivas.
8.Two-wire disponível, bateria e fonte da C.A. a escolher.
função da calibração dos parâmetros 9.Multiple, restauração dos dados e apoio, função da proteção da poder-falha.
Tipo molhado parâmetros da área variável de precisão alta do medidor de fluxo do Rotameter do tubo do metal do gás de líquido:
| Escala de medição | Água: 1~200000L/H (20°C) |
| Ar: 0.03~6000m3/h (20°C, 0.1013MPa) | |
| Proporção da escala de medição | Padrão: 10:1; Especial: 20:1 |
| Classe da precisão | Padrão: 1,5; Especial: 1,0 |
| Classe da pressão | Padrão: DN15~DN50≤4.0MPa; DN80~DN200≤1.6MPa |
| Alta pressão: DN15~DN50≤32MPa; DN80~DN200≤16MPa | |
| Perda de pressão | 7kPa~70kPa |
| Temperatura média | Padrão: - 40°C~+100°C; PTFE: - 50°C~+100°C |
| Alta pressão: 110°C~+450°C | |
| Viscosidade média | DN15: η<5mpa> |
| DN25: η<250mpa> | |
| Temperatura do ambiente | Tipo remoto: -40°C~+85°C |
| Na hora indicador da agulha: -40°C~+100°C | |
| Tipo de conexão | Padrão: Flange DIN2501 padrão; especial: personalize |
| Prendendo a conexão |
Linha M20×1.5 fêmea (Linha 1/2NPT fêmea para Exd à prova de explosões) |
|
Fonte de alimentação
|
Padrão: 24VDC dois-linha 4~20mA (12VDC~32VDC) |
| Tipo de advertência: 24VDC quatro-linha 4~20mA (18VDC~18VDC) | |
| Tipo da C.A.: 85~265VAC 50HZ | |
| Tipo da bateria: bateria de lítio de 3.6V 7.5AH (3 anos de vida) | |
| Característica da resistência de carga | Dois-linha: carga máxima resistance=50× (voltage-12) Ω=600Ω 24V |
| Multi-linha: resistência de carregamento máxima 500Ω | |
| Saída do sinal de advertência | Saída de advertência do interruptor da tubulação de Reed, limite superior e aviso do fluxo do mais baixo limite (capacidade de contato 1A 30VDC) |
| Saída elétrica do relé (capacidade de contato 1A 30VDC, 0.25A 250VAC, 0.5A 125VAC) | |
| Saída de pulso |
Espaço mínimo 50ms (100mA de carregamento máximo 30VDC, resistência interna 100Ω) |
| Exposição do LCD | Espaço instantâneo da exposição do fluxo: 0~50000 |
| Espaço total da exposição do fluxo: 0~99999999 | |
| Categoria da proteção | IP65 |
| Categoria à prova de explosões | Exia II CT5Ga Exd II BT6Gb |
