Detalhes do produto:
|
Escala de medição: | Líquido líquido, corrosivo | Categoria da precisão: | ±0.25% F.S, ±0.5% F.S, ±1.0% F.S |
---|---|---|---|
Conexão do processo: | linha, flange (opcional) | Temperatura ambiental: | -40 °C do 〜 85 |
Temperatura do processo: | -10 °C ~+70 | Saída do sinal: | 4… 20mADC/CERVOS/RS485… |
Material do diafragma: | 316L, diafragma cerâmico (opcional) | Categoria da proteção: | IP67 |
Realçar: | Tipo de entrada Transdutores de pressão de nível de água,transdutores de pressão de nível de água HART,transdutor de pressão submersível HART |

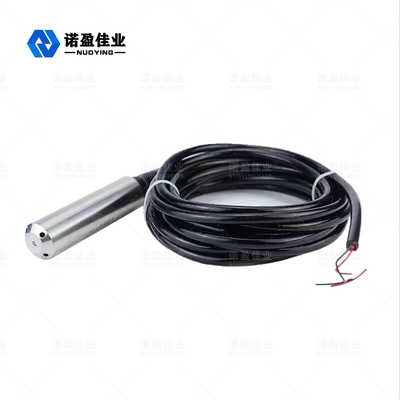

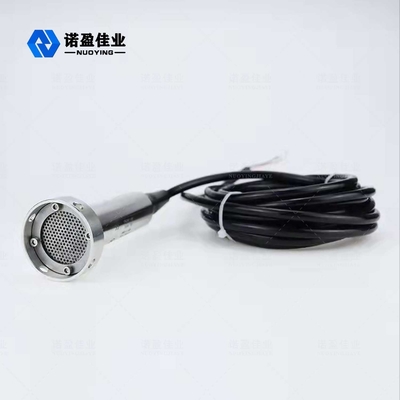

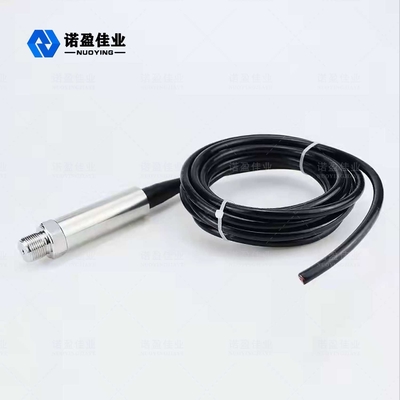

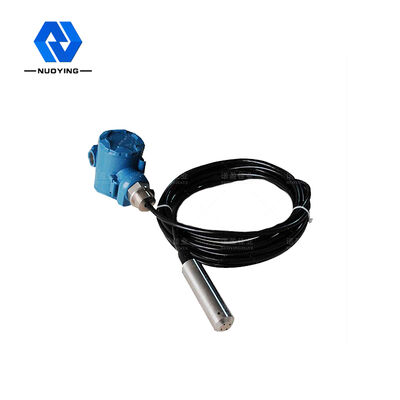

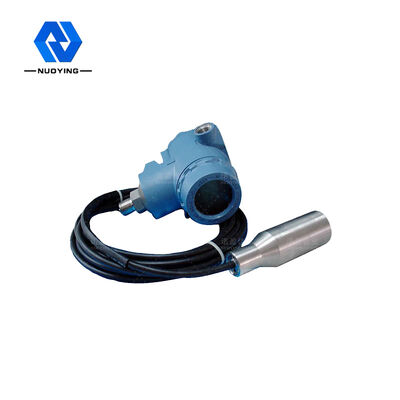

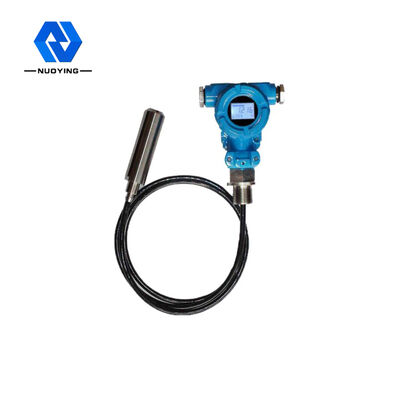

Transmissor Sensor de Pressão do Transmissor de Nível de Líquido NH93420
O transmissor de nível de líquido da série NH93420 é a extensão e desenvolvimento da tecnologia de transmissor de pressão, de acordo com o princípio da relação linear entre a pressão gerada por diferentes gravidades específicas do líquido em diferentes alturas, para obter medição e transmissão precisas de volume de água, óleo e pasta, altura do líquido, peso.
Transmissor de Nível de Líquido NH93420Parâmetro técnico
Aplicações típicas | Líquido, líquido corrosivo | ||||||||||
Faixa de medição |
|
||||||||||
Saída de sinal: | 4~20mADC/HART/RS485 | ||||||||||
Temperatura ambiente | -40 〜85 °C | ||||||||||
Temperatura do processo |
-10 ~+70°C |
||||||||||
Conexão do processo | montagem de flange de rosca (opcional) | ||||||||||
Fonte de energia | 24 VCC (± 5%) | ||||||||||
Capacidade de carga |
< (U-15) / 0,02A |
||||||||||
Material do diafragma |
316L, diafragma de cerâmica (opcional) Material da caixa: alumínio, aço inoxidável (opcional) |
||||||||||
Estabilidade |
±0,05%FS/ano;±0,1 %FS/ano |
||||||||||
Exibição de campo | LCD (opcional) | ||||||||||
Nível de proteção | IP67 | ||||||||||
Classe de explosão |
Exia II CT5 Exd IIBT5 (opcional) |
※ Observação:Produtospode serpersonalizado de acordo comaorequisitos específicosdoComercial!
Transmissor de Nível de Líquido NH93420 Operativo Princípio
O transmissor de nível de líquido consiste em um cabo guia de gás especial embutido em uma mangueira capilar, uma junta de compressão e uma sonda.A sonda do medidor de nível é construída com um núcleo de aço inoxidável com um diafragma na parte inferior e um invólucro de plástico com orifícios.A medição do nível de líquido é na verdade a diferença entre a pressão hidrostática na cabeça da sonda e a pressão atmosférica real, e então o sensor cerâmico (anexado ao filme de aço inoxidável) e o componente eletrônico convertem a diferença de pressão no sinal de saída de 4〜20mA .
Quando o transmissor de nível de líquido hidrostático é colocado em uma certa profundidade do líquido medido, a fórmula de pressão do sensor é a seguinte: PA= p・g・h+Po para obter a fórmula de nível de líquido:h = PA- Po/ p *g.
Ao mesmo tempo, a pressão do líquido é introduzida na câmara de pressão positiva do sensor através do aço inoxidável de condução de gás e, em seguida, a pressão atmosférica na superfície do líquido é conectada à câmara de pressão negativa do sensor, de modo a neutralizar o Po, na parte traseira do sensor e faça a medição da pressão do sensor PA-Po= p・g・h.
Se a densidade do líquido for uniforme, a diferença de pressão estática é proporcional à altura do nível do líquido.
Transmissor de Nível de Líquido NH93420 Características de design
