Transmissor de Pressão de Nível de Líquido Anticorrosão RS485 0-170m Cabo

Transmissor de Pressão de Nível de Líquido Anticorrosão RS485 0-170m Cabo
Transmissor de Pressão de Nível de Líquido Anticorrosão RS485 0-170m Cabo Transmissor de Pressão de Nível de Líquido Anticorrosão RS485 0-170m Cabo

Imagem Grande :  Transmissor de Pressão de Nível de Líquido Anticorrosão RS485 0-170m Cabo

Detalhes do produto:
Lugar de origem: China
Marca: NUOYINGJIAYE
Certificação: Explosion-proof certificate
Número do modelo: Tipo NH93420 anticorrosivo
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: $120 to $1800
Detalhes da embalagem: 40cm×30cm×30cm
Tempo de entrega: 7 dias do trabalho
Termos de pagamento: T/T
Habilidade da fonte: 300 peças/pré mês

Transmissor de Pressão de Nível de Líquido Anticorrosão RS485 0-170m Cabo

descrição
Escala de medição: Líquido líquido, corrosivo Categoria da precisão: ±0.25% F.S, ±0.5% F.S, ±1.0% F.S
Conexão do processo: linha, flange (opcional) Temperatura ambiental: -40 °C do 〜 85
Temperatura do processo: -10 °C ~+70 Saída do sinal: 4… 20mADC/CERVOS/RS485…
Teste padrão da antena: Tipo anticorrosivo Categoria da proteção: IP67
Realçar:

Transmissor de pressão de nível de líquido anticorrosão

,

transmissor de pressão de nível de líquido RS485

,

transmissor de nível de líquido RS485



NH93420 Tipo anticorrosivo Transmissor Sensor de Pressão do Transmissor de Nível de Líquido

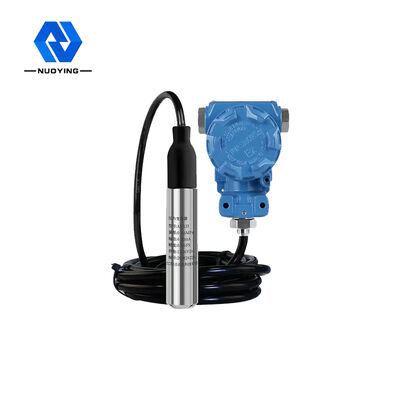

O transmissor de nível de líquido da série NH93420 é um instrumento de medição de nível de líquido piezoresistivo de estado sólido de mergulho totalmente selado, com design totalmente em aço inoxidável.A alta estabilidade, sensor de pressão piezoresistivo de alta confiabilidade, circuito de processamento de transmissor inteligente de alta precisão, tecnologia de compensação de temperatura digital de precisão e tecnologia de correção não linear são usados ​​neste produto.O sinal de nível de líquido do líquido medido é convertido em uma saída de sinal elétrico padrão.Cabo impermeável e conexão selada, tubo no cabo, pode ser usado em líquido por um longo tempo.A estrutura integrada e a saída de sinal padronizada proporcionam conveniência para uso em campo e controle automático..O produto é pequeno em tamanho, leve, fácil de instalar e fácil de usar.É adequado para a medição e controle do nível de líquido nas áreas de petróleo, indústria química, usina de energia, abastecimento urbano de água e exploração da temperatura da água.



Transmissor de Nível de Líquido NH93420Parâmetro técnico



Aplicações típicas Líquido, líquido corrosivo
Faixa de medição

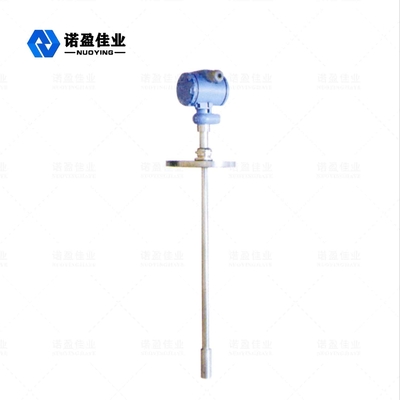

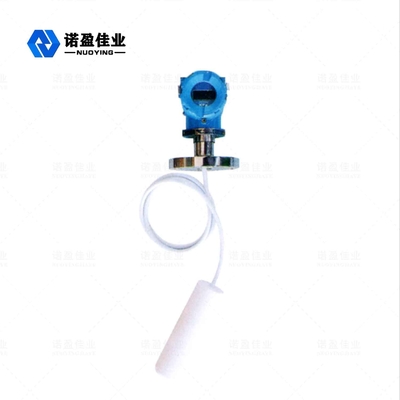

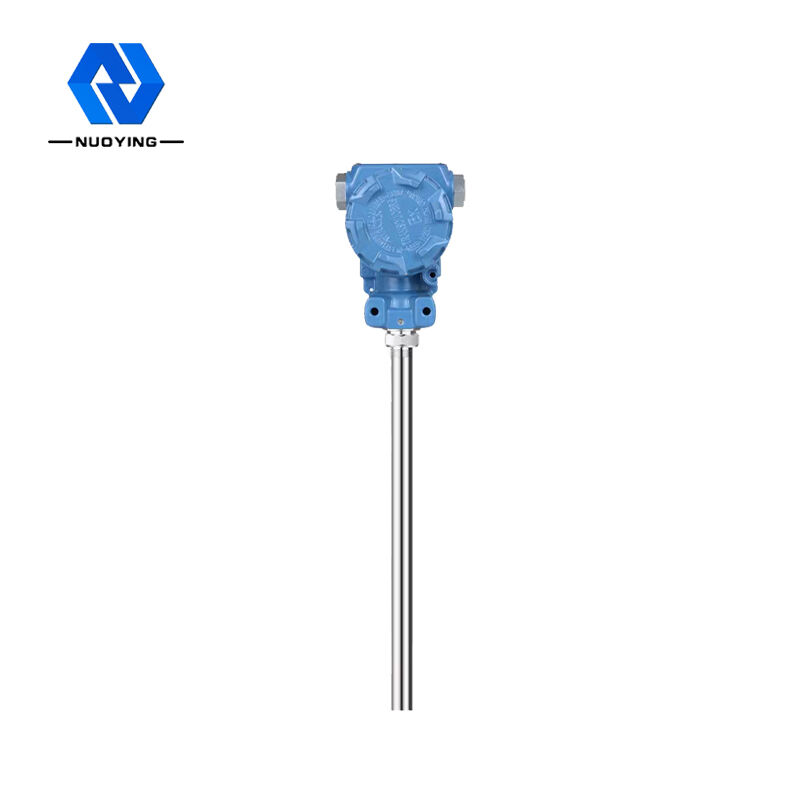

Tipo Tipo de cabo Tipo de haste dura .Cabo .anticorrosivo Anticorrosivo tipo haste
L (m) 0~170m 0~4m 0~170m 0~4m
Saída de sinal: 4~20mADC/HART/RS485
Temperatura ambiente -40 〜85 °C
Temperatura do processo

-10 ~+70°C

Conexão do processo montagem de flange de rosca (opcional)
Fonte de energia 24 VCC (± 5%)

Capacidade de carga

< (U-15) / 0,02A

Material do diafragma

316L, diafragma de cerâmica (opcional) Material da caixa: alumínio, aço inoxidável (opcional)

Estabilidade

±0,05%FS/ano;±0,1 %FS/ano

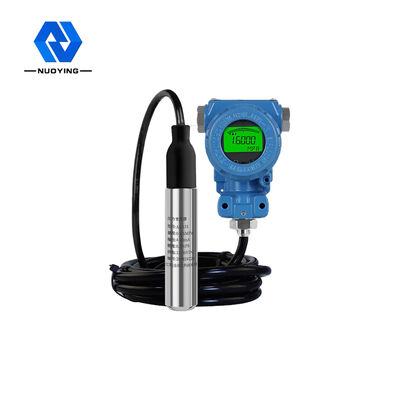

Exibição de campo LCD (opcional)
Nível de proteção IP67
Classe de explosão

Exia II CT5 Exd IIBT5 (opcional)



Observação:Produtospode serpersonalizado de acordo comaorequisitos específicosdoComercial!



Transmissor de Nível de Líquido NH93420 Operativo Princípio



O transmissor de nível de líquido consiste em um cabo guia de gás especial embutido em uma mangueira capilar, uma junta de compressão e uma sonda.A sonda do medidor de nível é construída com um núcleo de aço inoxidável com um diafragma na parte inferior e um invólucro de plástico com orifícios.A medição do nível de líquido é na verdade a diferença entre a pressão hidrostática na cabeça da sonda e a pressão atmosférica real, e então o sensor cerâmico (anexado ao filme de aço inoxidável) e o componente eletrônico convertem a diferença de pressão no sinal de saída de 4〜20mA .
Quando o transmissor de nível de líquido hidrostático é colocado em uma certa profundidade do líquido medido, a fórmula de pressão do sensor é a seguinte: PA= p・g・h+Po para obter a fórmula de nível de líquido:h = PA- Po/ p *g.
Ao mesmo tempo, a pressão do líquido é introduzida na câmara de pressão positiva do sensor através do aço inoxidável de condução de gás e, em seguida, a pressão atmosférica na superfície do líquido é conectada à câmara de pressão negativa do sensor, de modo a neutralizar o Po, na parte traseira do sensor e faça a medição da pressão do sensor PA-Po= p・g・h.
Se a densidade do líquido for uniforme, a diferença de pressão estática é proporcional à altura do nível do líquido.



Transmissor de Pressão de Nível de Líquido Anticorrosão RS485 0-170m Cabo 0



Transmissor de Nível de Líquido NH93420 Requerimentos de instalação



  • Ao medir o nível de líquido estático em um recipiente aberto, o transmissor de nível de líquido fica perpendicular ao fundo do recipiente e o cabo que conecta o transmissor e a caixa de junção são fixados na abertura do recipiente.
  • Quando o nível da água é medido em água corrente, um tubo com 45 mm de diâmetro é inserido na água e vários orifícios de 5 mm de diâmetro são feitos em diferentes alturas no lado oposto da direção do fluxo do tubo.A água entra no tubo para fixar a linha do cabo e a caixa de junção na saída do tubo.

Transmissor de Pressão de Nível de Líquido Anticorrosão RS485 0-170m Cabo 1
