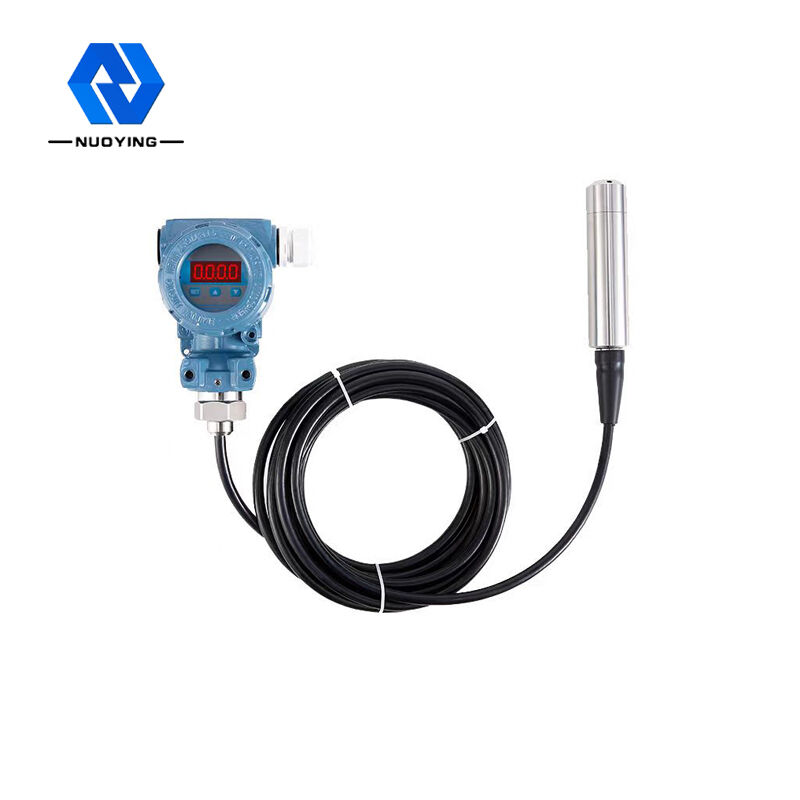

Transmissor de Sensor de Pressão Digital Visor LCD de Aço Inoxidável

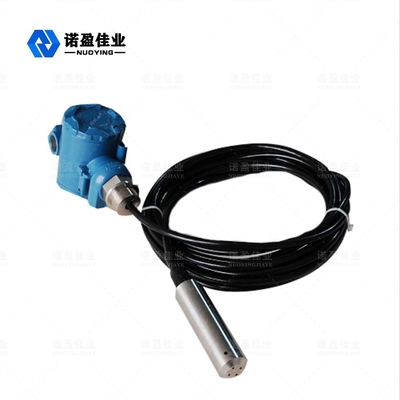

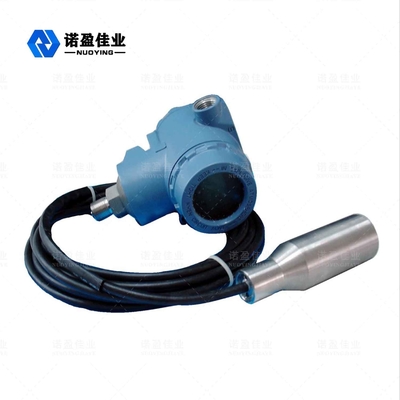

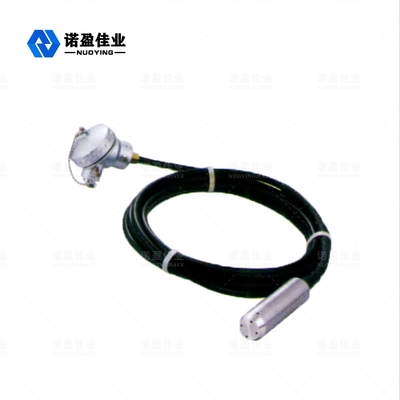

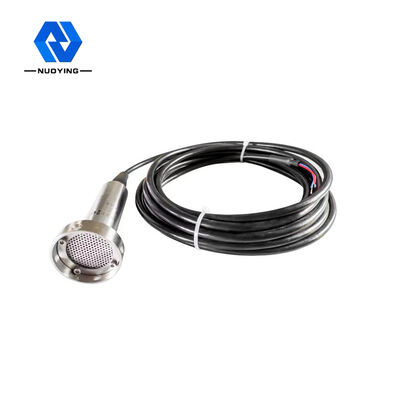

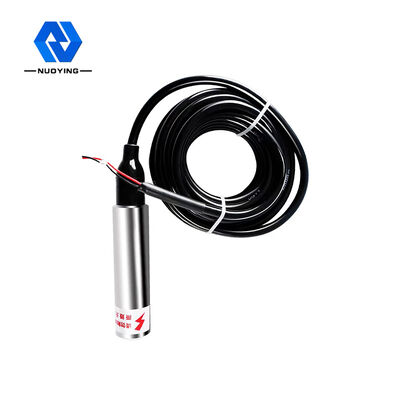

Transmissor Sensor de Pressão do Transmissor de Nível de Líquido NH93420

O transmissor de nível de líquido da série NH93420 é um instrumento de medição de nível de líquido piezoresistivo de estado sólido de mergulho totalmente selado, com design totalmente em aço inoxidável.A alta estabilidade, sensor de pressão piezoresistivo de alta confiabilidade, circuito de processamento de transmissor inteligente de alta precisão, tecnologia de compensação de temperatura digital de precisão e tecnologia de correção não linear são usados ​​neste produto.O sinal de nível de líquido do líquido medido é convertido em uma saída de sinal elétrico padrão.Cabo impermeável e conexão selada, tubo no cabo, pode ser usado em líquido por um longo tempo.A estrutura integrada e a saída de sinal padronizada proporcionam conveniência para uso em campo e controle automático..O produto é pequeno em tamanho, leve, fácil de instalar e fácil de usar.É adequado para a medição e controle do nível de líquido nas áreas de petróleo, indústria química, usina de energia, abastecimento urbano de água e exploração da temperatura da água.

Transmissor de Nível de Líquido NH93420Parâmetro técnico

※ Observação:Produtospode serpersonalizado de acordo comaorequisitos específicosdoComercial!

Transmissor de Nível de Líquido NH93420 Operativo Princípio

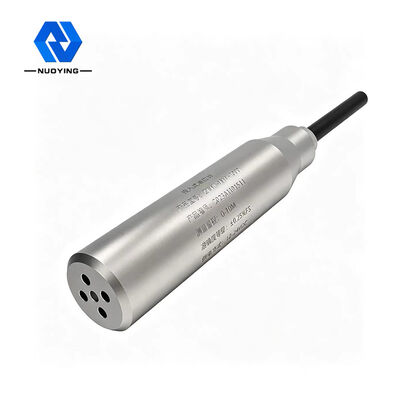

O transmissor de nível de líquido consiste em um cabo guia de gás especial embutido em uma mangueira capilar, uma junta de compressão e uma sonda.A sonda do medidor de nível é construída com um núcleo de aço inoxidável com um diafragma na parte inferior e um invólucro de plástico com orifícios.A medição do nível de líquido é na verdade a diferença entre a pressão hidrostática na cabeça da sonda e a pressão atmosférica real, e então o sensor cerâmico (anexado ao filme de aço inoxidável) e o componente eletrônico convertem a diferença de pressão no sinal de saída de 4〜20mA .
Quando o transmissor de nível de líquido hidrostático é colocado em uma certa profundidade do líquido medido, a fórmula de pressão do sensor é a seguinte: PA= p・g・h+Po para obter a fórmula de nível de líquido:h = PA- Po/ p *g.
Ao mesmo tempo, a pressão do líquido é introduzida na câmara de pressão positiva do sensor através do aço inoxidável de condução de gás e, em seguida, a pressão atmosférica na superfície do líquido é conectada à câmara de pressão negativa do sensor, de modo a neutralizar o Po, na parte traseira do sensor e faça a medição da pressão do sensor PA-Po= p・g・h.
Se a densidade do líquido for uniforme, a diferença de pressão estática é proporcional à altura do nível do líquido.

Transmissor de Nível de Líquido NH93420 Características de design

• Boa estabilidade e alta precisão.
• A estrutura é requintada e pode ser usada diretamente para medir o nível de líquido no meio medido. É bastante conveniente instalar e usar.
• Estrutura sólida, componentes imóveis, alta confiabilidade, longa vida útil de água, óleo a pasta de alta viscosidade podem ser medidos com alta precisão, não afetados pela formação de espuma, deposição e características elétricas do meio em teste.
• Compensação de temperatura de ampla faixa.
• Com proteção de polaridade do inversor de energia e proteção de limitação de corrente de sobrecarga, proteção contra raios, proteção contra interferência de radiofrequência.
