Detalhes do produto:
|
| Amplitude da pressão: | -100kPa… 0~0.2kPa… 10MPa | Referência da pressão: | Calibre | Calibre selado |
|---|---|---|---|
| Saída: | 4~20mA, protocolo 4~20mA+HART | Precisão: | ±0.3 (tipo.); ±0.5%FS (máximo) |
| Fonte: | fonte de alimentação 24V | Temp ambiental.: | -30℃~80℃; com o equipamento -30℃~70℃ do calibre do LCD |
| Temp médio.: | -40℃~104℃ | Material do diafragma: | 316L (316L pulverizou com o PTFE, Hastelloy C, tântalo) |
| Proteção: | IP65 | ||
| Realçar: | transmissor de pressão nivelado do diafragma 10MPa,Transmissor de pressão com indicação digital IP65,24V tipo nivelado transmissor de pressão |
||

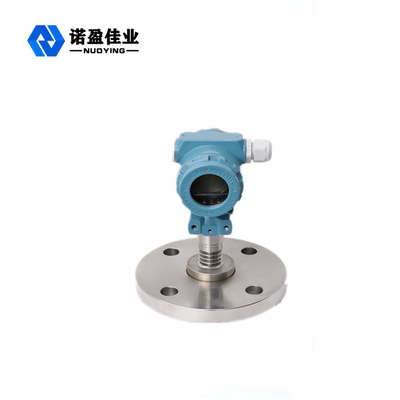

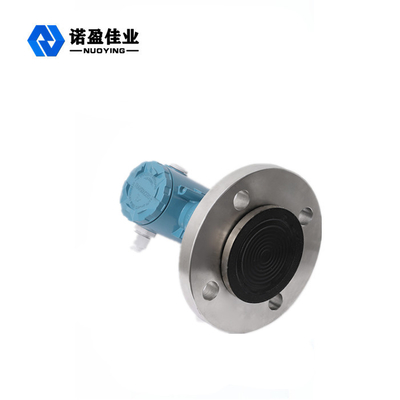

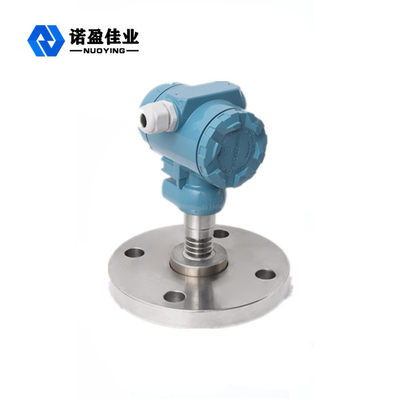

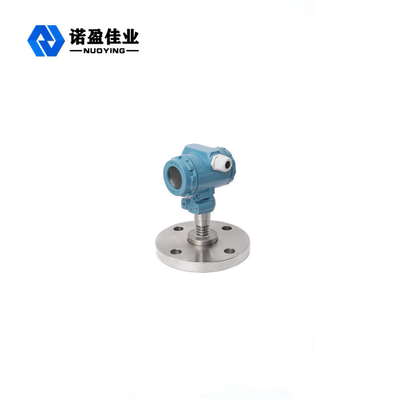

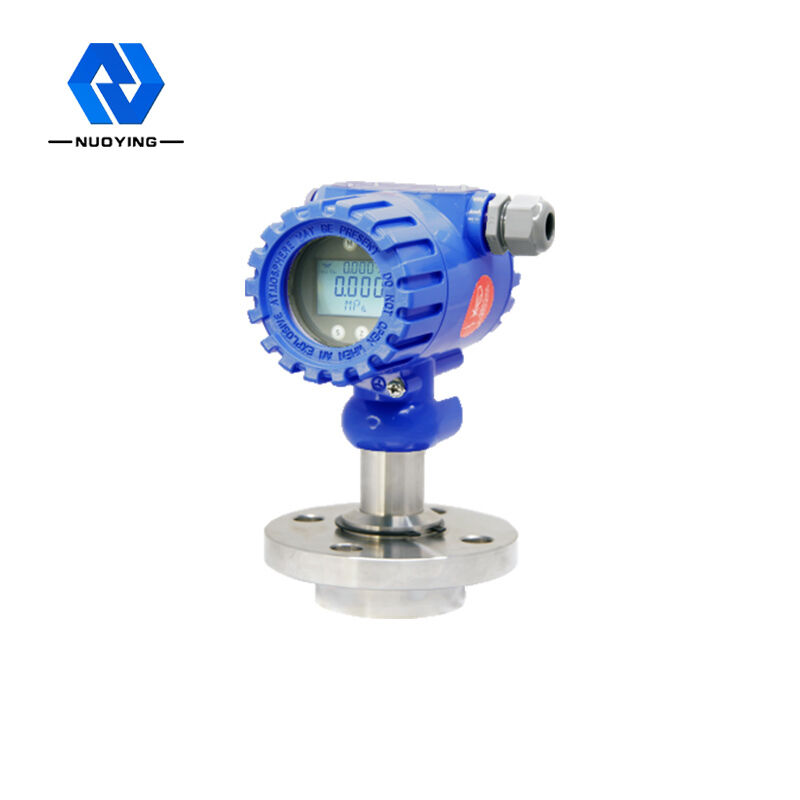

Transmissor de pressão de diafragma embutido para montagem em flange
Transmissor de pressão de diafragma embutido de montagem em flange Descrição:
Transmissor de pressão de descarga com flange é um tipo de produto de descarga para atender aos requisitos de montagem de flange do cliente.Este produto adota o elemento sensível à pressão de silício difuso importado, e após o envelhecimento a longo prazo e a seleção de estabilidade, o desempenho do produto é estável e confiável.
Transmissor de pressão nivelado com flange leva a placa de flange padrão internacional como padrão de conexão e pode realizar o modo de montagem de flange no local para o usuário.Como o diafragma de estresse é exposto e detecta a pressão diretamente, conveniente para limpeza e capaz de atender aos requisitos à prova de umidade, à prova d'água, à prova de explosão e outras condições de trabalho severas, os produtos desta série são amplamente aplicados para meios viscosos com partículas em áreas como controle de processos industriais, petróleo, indústria química, metalurgia etc.
Parâmetros do Transmissor de Pressão de Diafragma de Montagem em Flange:
| Parâmetros de desempenho | |||
| Variação de pressão | -100kPa...0~0,2kPa...10MPa | ||
| Referência de pressão | Pressão manométrica, pressão manométrica selada | ||
| Fornecimento e saída | 4~20mA, 4~20mA+protocolo HART® (fonte de alimentação 24V) | ||
| Precisão | ±0,3(tipo);±0,5%FS(máx.) | ||
| Temperatura zero.coeficiente | ±1%FS/55℃ | ||
| Efeito de temperatura de amplitude total | ±1%FS/55℃ | ||
| Temperatura ambiente | -30℃~80℃;com equipamento de medidor LCD -30℃~70℃ | ||
| Temperatura média. | -40℃~104℃ | ||
| Temperatura de armazenamento | -40℃~85℃ | ||
| Resistência de isolamento | ≥100MΩ/500VDC (200MΩ/250VDC) | ||
| Grau de proteção | IP65 | ||
| Grau à prova de explosão | Exd II BT6 Gb | ||
| Limitação de sobrepressão | 150%FS | ||
| Estabilidade de longa duração | ±0,2%FS/ano | ||
| Desempenho estrutural | |||
| Material do diafragma | 316L (316L pulverizado com PTFE, Hastelloy C, tântalo) | ||
| Líquido de enchimento | óleo de silicone | ||
| Material da carcaça | Revestimento de resina epóxi de alumínio fundido | ||
| Conexão elétrica | M20×1,5 | ||
| Conexão do processo | DN25, DN50, DN80 | ||

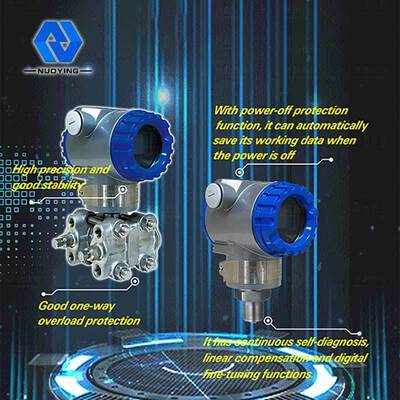

Transmissor de Pressão de Diafragma de Montagem em Flange Características:
• O alojamento 3051 ou 2088 é opcional
• Montagem em flange
• Modo de fio duplo, saída analógica de 4 ~ 20 mA, comunicação de dados do protocolo HART®
• Equipamento de medidor LCD inteligente com luz de fundo
• Diafragma com tamanho grande, vedação totalmente soldada, confiável e durável a longo prazo
• Usado para a medição de pressão para gás, líquido, vapor
• Diafragma anticorrosivo opcional (Tântalo, Hastelloy C, 316L, 316L pulverizado com PTFE)
• Especialmente adequado para líquidos viscosos de alta temperatura
• O preço é mais barato que o de instrumentos similares importados

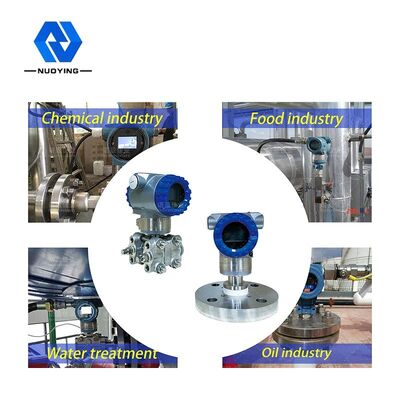

Aplicação do Transmissor de Pressão de Diafragma de Montagem em Flange:
• Campos de controle de processos para indústrias como petróleo, indústria química, metalurgia, eletricidade, alimentos, fabricação de papel, medicina, fabricação de máquinas, experimentos científicos e aviação militar etc.
