Detalhes do produto:
|
| Amplitude da pressão: | -700kpa~700kpa | Sinal de saída: | 4-20mA/HART/RS485/0-5V |
|---|---|---|---|
| Poder da fonte: | 9-36VDC | Tipo de conexão da linha: | 1/2 ou 1/4npt |
| Precisão: | ±0.25% ±0.5% (típico) (máximo) | Temperatura média: | -40 ~ ℃ 85 |
| Material: | 316SS | Garantia: | um ano |
| Realçar: | transmissor do sensor da pressão 5v,HART Pressure Transmitter 700kpa,transmissor esperto do DP 700kpa |
||

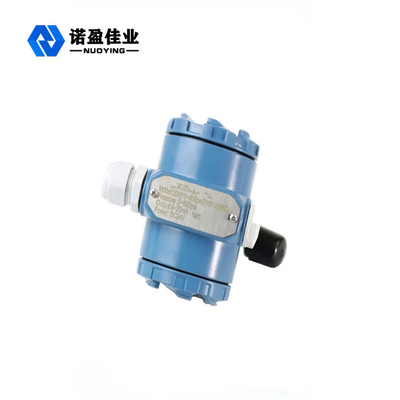

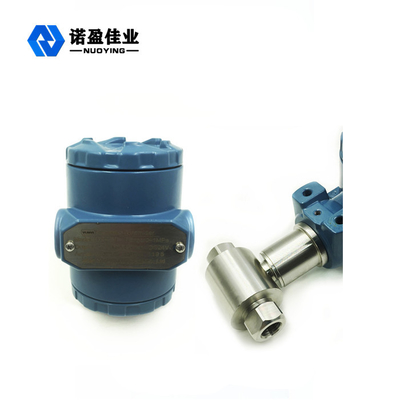

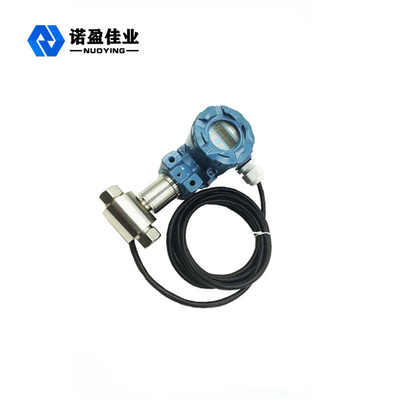

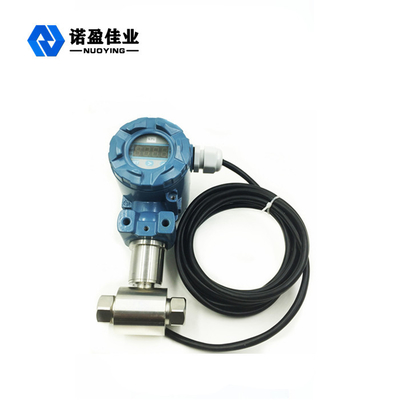

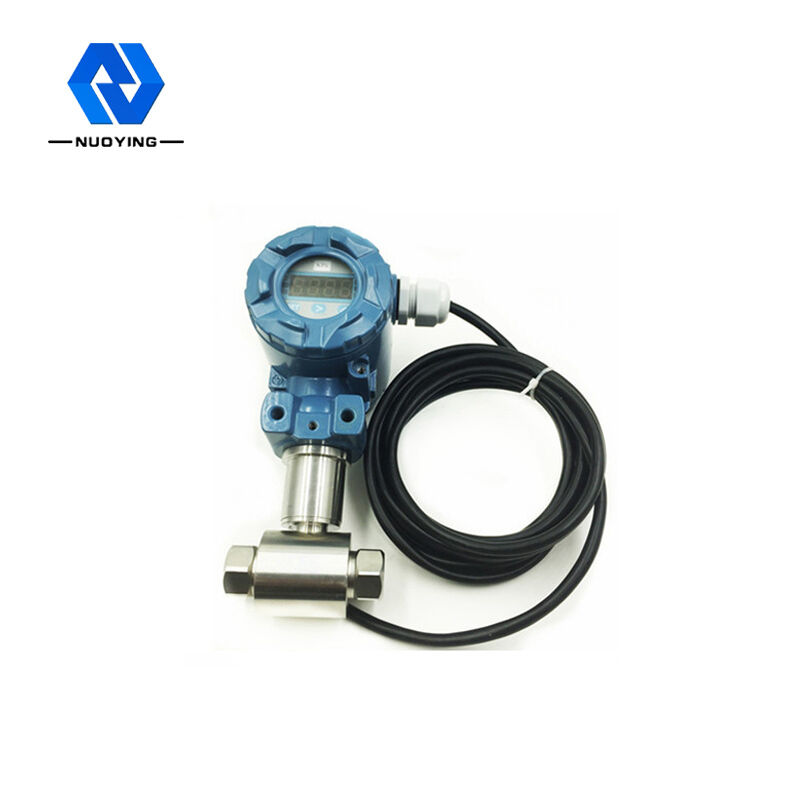

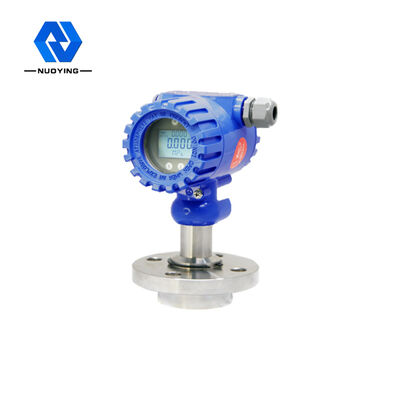

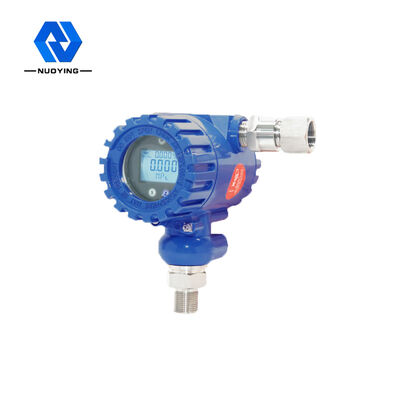

Transmissor de pressão diferencial inteligente 0-5v para transdutor de pressão
Transmissor de pressão diferencial inteligente 0-5v para transdutor de pressão Descrição:
O transmissor de pressão diferencial inteligente de 0-5v para transdutor de pressão é uma instrumentação típica de auto-equilíbrio, que usa o princípio de funcionamento de feedback negativo para superar os componentes de materiais, processamento e outros fatores desfavoráveis.
Como o nome indica transmissor de pressão diferencial medido o resultado é a diferença de pressão, ou seja, P = ρg h.No entanto, como o tanque geralmente é cilíndrico, a área S do círculo da seção transversal é constante.Então, a gravidade G = P · S = ρg h · S, S é constante, e G é proporcional a P. Ou seja, desde que o valor de P seja detectado com precisão, ele é proporcional à altura Δh.Quando a temperatura muda, a pressão detectada é sempre mantida, embora o volume de óleo se expanda ou se contraia e o nível real do líquido aumente ou diminua.Se você precisar exibir o nível real, também poderá introduzir a compensação de temperatura da mídia a ser resolvida.
Transmissor de pressão diferencial inteligente 0-5v para transdutor de pressão Especificação:
Meio de medição: líquido ou gás
Modo de pressão: pressão diferencial
Sinal de saída: 4-20mA, RS485, 0-5V, 0-10V, 1-5V
Fonte de alimentação: 12-36VDC
Condições de trabalho
Temperatura média: -40 ~ 85 ℃
Temperatura ambiente: -40 ~ 85 ℃
Umidade: 0% ~ 95%
| Faixa de medição | Pressão Diferencial: 0~1Kpa, 6Kpa, 40Kpa, 200Kpa......2Mpa, 8Mpa |
| Pressão manométrica: 0~40Mpa | |
| Pressão absoluta | 0~40Mpa |
| Reduzir a ração | 40:1 |
| Inscrição | Pressão diferente, pressão manométrica, pressão absoluta |
| Precisão | ±0,1, 0,3, 0,5% da amplitude |
| Fluido de Processo | Líquido, Gás, Vapor |
| Desvio de temperatura | Deriva Zero: 0,5%FS/50℃ |
| Desvio de amplitude: 0,7%FS/50℃ | |
| Estabilidade | ±0,1%/ano |
| Temperatura de trabalho | -40℃ ~ 100℃ |
| Temperatura ambiente | -40℃ ~ 85℃ |
| Temperatura de armazenamento | -40℃ ~ 100℃ |
| Fonte de energia | 9~45V DC |
| Saída | 4~20mA 2 fios Protocolo Hart |
| Pressão Máxima | 40Mpa |
| Tempo de resposta | 200 ms |
| Limites de Umidade | 0 a 100% de Umidade Relativa |
| Hora de ligar | 2 segundos com amortecimento mínimo |
| Tela | LED LCD |
| Conexões elétricas | 1/4" Npt (roscas de conduíte M20) |
| Efeito da temperatura | ±0,18% de amplitude por 200C |
| Conexão do processo | 1/4-18Npt |
| Mesa | SS304 SS316 |
| Diafragmas | SS316L / Hastelloy B / Hastelloy C / Monel / Tântalo |
| O-rings molhados | Buna N/Viton/PTFE |
| Parafusos porcas | Aço Carbono / SS316 |
| Suporte de montagem | Aço Carbono / SS304 ou SS316 |
| Placa de Nome/Etiqueta | SS304 / SS316 |
| Carcaça Coverter | Liga de alumínio fundido com baixo teor de cobre com poliuretano |
| Fluido de enchimento | Silicone / Óleo de Flúor |
| Proteção de revestimento | IP67 |
| A prova de explosão | Exd II BT4 Exia II CT6 |

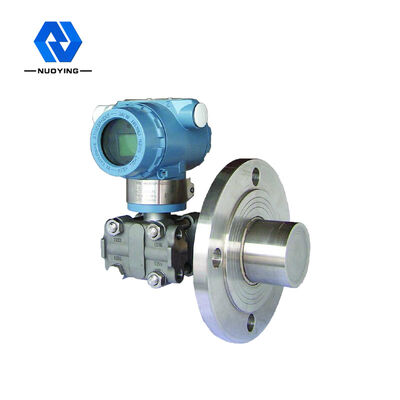

| Conexão do processo | Flange, Direto, Montagem Lateral, Diafragma, Tipo de Inserção |

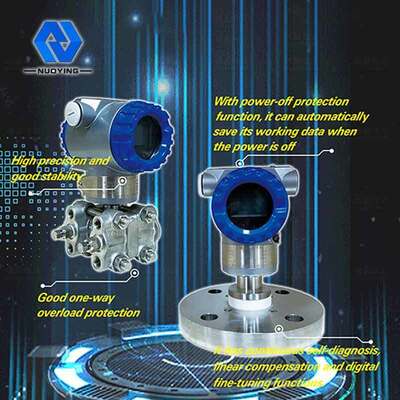

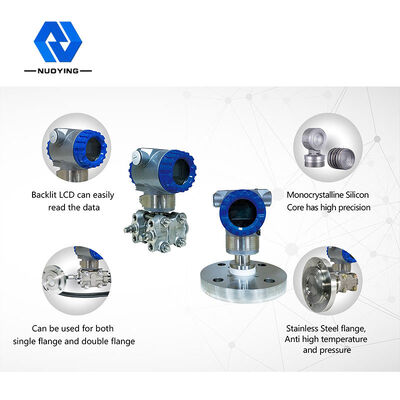

Transmissor de pressão diferencial inteligente 0-5v para transdutor de pressão Características:
1. Compatível com 316LSS, gases e líquidos não corrosivos
2. Pressão do vento e velocidade do fluxo no processo da indústria
3. Pressão de medição da tubulação e braseiro
4.Indústria do petróleo, indústria química
5. Monitoramento meteorológico
Transmissor de pressão diferencial inteligente de 0-5v para aplicação de transdutor de pressão:
Transmissor de pressão diferencial compacto de 0-5v para medição de pressão diferencial de líquido e gás.
