Detalhes do produto:
|
Amplitude da pressão:: | -0.1~100MPa | Sinal de saída: | 4-20mA, RS485 |
---|---|---|---|
Pressão da sobrecarga: | 200%F.S | Linearidades: | 0,03% |
Poder da fonte: | 9-36VDC | Estabilidade a longo prazo: | ±0.2%F.S/y |
Poder da carga máxima: | 2w | Capacidade de carga: | ≤500Ω |
Realçar: | Transmissor de sensor de pressão de tubo RS485,transmissor de sensor de pressão 100MPa,transmissor de pressão RS485 de 100MPa |

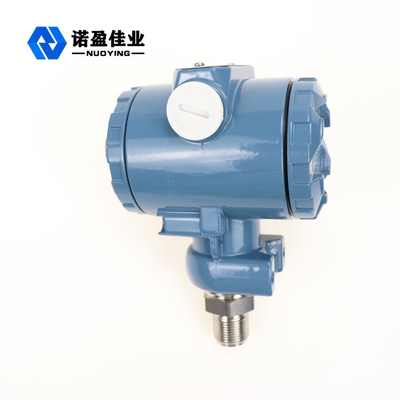

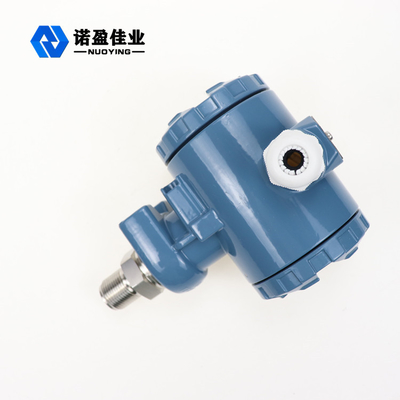

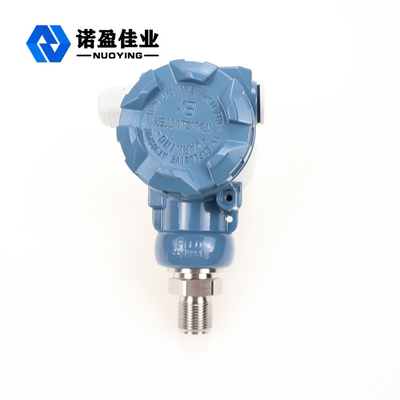

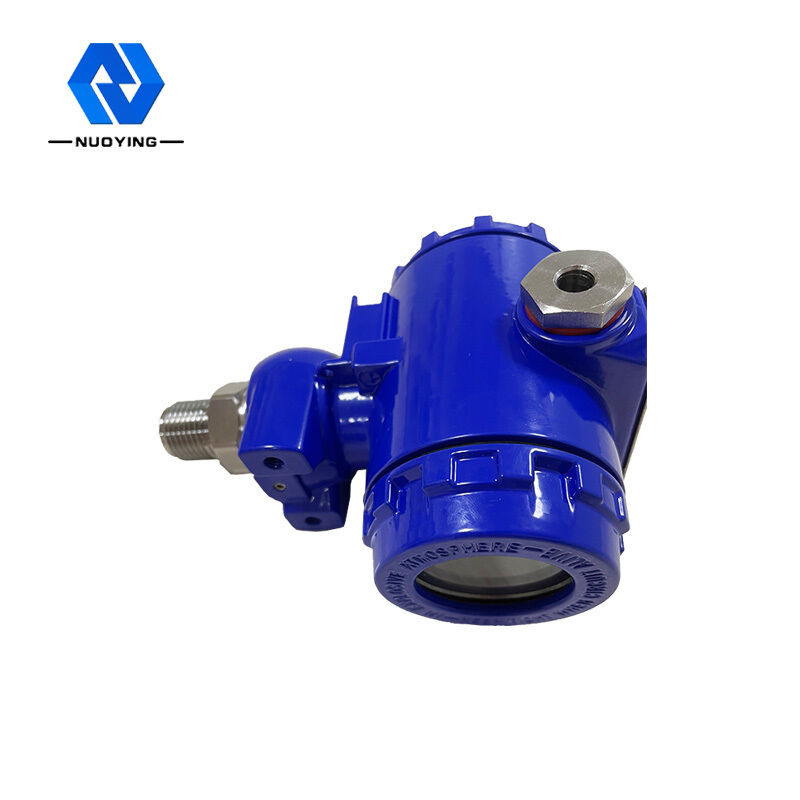

Transmissor de pressão à prova de explosão de tubulação de água
Descrição do Transmissor de Pressão à Prova de Explosão do Tubo de Água:

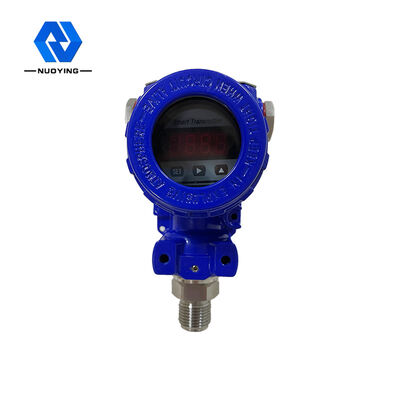

O transmissor de pressão inteligente da série de transmissores de pressão à prova de explosão de tubulação de água com sensores de silício piezoresistivos avançados, maduros e confiáveis foi projetado meticulosamente combinando tecnologia avançada de microprocessador e técnicas de medição de capacitância digital.Seu LCD pode exibir muitos parâmetros físicos, como pressão, temperatura, corrente.Pode ser realizado ajuste de zero, configurações de alcance e outros recursos por operação de pressionamento de tecla e testes fáceis no local.
O transmissor de pressão à prova de explosão de tubo de água suporta HART, FF H1, Profibus PA, protocolo Profibus DP e pode medir pressão, pressão diferencial, nível de líquido, vazão e outros parâmetros industriais.Pode ser amplamente utilizado nas indústrias de petróleo, produtos químicos, eletricidade e metalúrgicas, etc.
Parâmetros técnicos do transmissor de pressão à prova de explosão do tubo de água:
Parâmetro básico | |
Medir objeto | líquido, gás, fluxo |
Poder | 9 ~ 32 Vcc (FF , PA) 9 ~ 17,5 Vcc (FF,PA; à prova de explosão) 11,9 ~ 42 Vcc (HART) |
11,9~30VDC (HART; à prova de explosão) | |
Saída | Analógico: 2 fios 4~20mA |
Digital: sinal HART,FF e PA | |
Resistente à carga | 0~1500ohm (comum) |
250~550ohm (use HART) | |
Isolamento | Tensão entre o terminal e a carcaça: 500Vrms (707VDC) |
Tela | Número digital opcional de 6 bits ou display LCD de caracteres de 5 bits |
Temperatura | Temperatura de trabalho: -40 ~ 85℃ (sem display) |
-30 ~ 70 ℃ (com display) | |
-30 ~ 60 ℃ (IC à prova de explosão) | |
Temperatura da loja: -40 ~ 100 ℃ (sem display) | |
-40 ~ 85 ℃ (com display) | |
Escala de umidade | 5%~100%RH |
Hora de início | ≤ 5 segundos |
Tempo de atualização | 0,2 segundos |
Ajuste de despejo | Constante de tempo 0~15 segundos |
Especificação de performance | |
Precisão | ±0,075% da faixa selecionada.Se o intervalo de seleção <1/10 máximo do intervalo, a precisão é ±[0,025+0,005× (intervalo máximo/seleção |
intervalo)]% do intervalo selecionado | |
Efeito da temperatura | Efeito de cada mudança de 28 ℃ (50 ℉) |
Faixa de seleção ≥0,1 faixa máxima:±[0,019% da faixa máxima +0,125% da faixa de seleção] ; | |
Selecione o alcance <0,1 alcance máximo: ±[0,025% do alcance máximo+0,125% | |
do intervalo de seleção]. | |
Estabilidade de Longo Tempo | Em 12 meses, ±0,1% da faixa máxima |
Efeito de pressão estática | ±0,25%/13,8MPa do alcance máximo |
Efeito do local instalado | O máximo do movimento do ponto zero é 0,24kPa |
Efeito de energia | < 0,005%/V da faixa calibrada |
A prova de explosão | segurança intrínseca Ex ia II C T4 |
Nível de prova | IP65 |
Efeito de vibração | IEC 60068-2-6 Testes ambientais - Parte 2: Testes - Teste Fc: Vibração (senoidal) |
Compatibilidade eletromagnética | IEC 61000-4-2 Compatibilidade eletromagnética (EMC) - Parte 4-2: Técnicas de teste e medição - Imunidade a descargas eletrostáticas |
teste | |
IEC 61000-4-3 Compatibilidade eletromagnética (EMC) - Parte 4-3: Técnicas de teste e medição - Radiada, radiofrequência, | |
teste de imunidade a campo eletromagnético | |
IEC 61000-4-4 Compatibilidade eletromagnética (EMC) - Parte 4-4: Técnicas de teste e medição - Transiente elétrico rápido/explosão | |
teste de imunidade | |
IEC 61000-4-6 Compatibilidade eletromagnética (EMC) - Parte 4-6: Técnicas de teste e medição - Imunidade à condução | |
perturbações induzidas por campos de radiofrequência | |
IEC 61000-4-8 Compatibilidade eletromagnética (EMC) - Parte 4-8: Técnicas de teste e medição - Campo magnético de frequência de energia | |
teste de imunidade |
Características do Transmissor de Pressão à Prova de Explosão de Tubo de Água:
