Repetibilidade 1000m do sensor do medidor de fluxo da turbina da elevada precisão boa



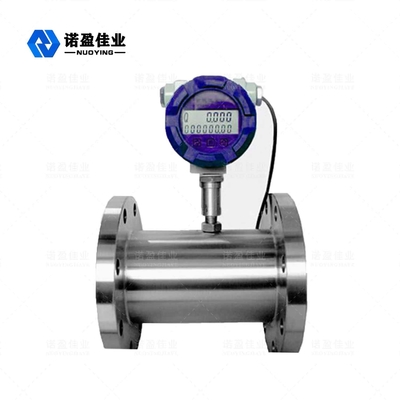

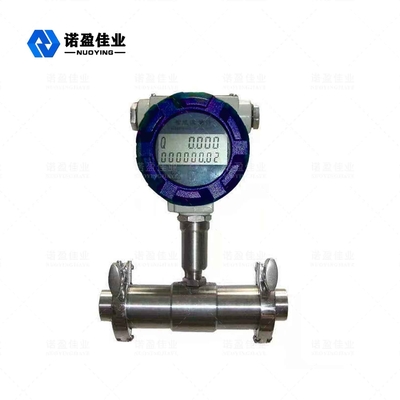

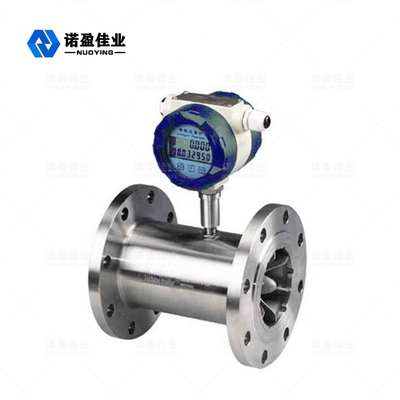

NYLDTurbina Medidor de vazão



O NYLDO medidor de vazão de turbina (Abbr. TUF) é um tipo principal de medidor de vazão do rotor, incluindo também o anemoscópio e o medidor de água.O TUF é composto por Sensor e Conversion-Show.O Sensor reage à velocidade média do fluido com rotor multi-pás para especular o valor do fluxo e o valor do fluxo acumulado.A velocidade (ou círculos) do rotor pode ser captada por meio de mecanismo, indução eletromagnética, fotoeletricidade, antes de exibir e transmitir os registros por dispositivo de leitura.
Diz-se que a América anunciou a primeira patente do TUF no início de 1886. A patente em 1914 registrou que o valor do fluxo do TUF é relevante para a frequência.O primeiro TUF desenvolvido em 1938 é aplicado para medir o fluxo de combustível na aeronave.É porventura alcançado para uso na indústria até o final da segunda guerra mundial, uma vez que é urgente que o motor a jato e o combustível líquido de jato exijam instrumentos de medição de vazão de alta precisão e respostas rápidas.Hoje em dia, pode ser amplamente utilizado nas áreas de petróleo, química, defesa, ciência, medição, etc.
NYLDOs medidores de vazão de turbina da série desenham a tecnologia líder de integração com design avançado para produzir a nova geração de medidores de vazão de turbina com os recursos de estrutura simples, peso leve, alta precisão, boa repetibilidade, reação flexível, instalação/manutenção/aplicação convenientes etc. aplicado para medir o líquido do qual a viscosidade cinemática está abaixo de 5*10-6㎡/s e não tem impurezas de fibra, grão etc., e nenhuma interação corrosiva com o aço inoxidável 1Cr18Ni9Ti,2Cr13 e A12O3, e liga dura em vedação tubos.O líquido da cinemática acima de 5*10-6㎡/s pode ser medido após a calibração do líquido real do medidor de vazão.Pode ser usado no controle de valor, sirene quando em excesso, se coordenação com instrumento de exibição especial.Portanto, é o instrumento ideal para medir o valor do fluxo e economizar energia.



NYLDTurbina Medidor de vazão Parâmetros Básicos / Especificação Técnica



Especificação técnica



Diâmetro nominal (mm) e método de conexão	4,6,10,15,20,25,32,40 (conexão da banda de rodagem) 15,20,25,32,40 (conexão de banda de rodagem e flange) 50,65,80,100,125,150,200 (conexão de flange)
Classe de precisão	Precisão regular ±1%R, ±0,5%R, Maior precisão ±0,2% R
Taxa de intervalo de medição	1:10,1:15,1:20
Material do instrumento	aço inoxidável 304;aço inoxidável 316L;etc.
Temperatura Média (℃)	－20 ～ ＋120 ℃
Condições ambientais	Temperatura:－10～＋55℃, Umidade Relativa: 5％～90％ Pressão Atmosférica: 86 ~ 106 Kpa
Saída de sinal	Sensor: sinal de frequência de pulso, nível baixo≤0,8V alto nível≥8V. Transmissor: sinal atual 4~20mA DC dois fios
Fonte de alimentação	Sensor: +12V DC, +24V DC (opcional) Transdutor: +24V DC Medidor de tipo de exibição de cena: célula de lítio de 3,2 V
Linha de Transmissão de Sinal	STVPV 3×0,3 (três fios), 2×0,3 (dois fios)
Distância de transmissão	≤1000m
Interface de linha de sinal	Rosca interna M20×1,5
Classe à prova de explosão	ExdIIBT6
Aula de proteção	IP65



Faixa de medição e pressão de trabalho para líquido



Nominal Diâmetro (milímetros)	Taxa de fluxo regular (m3/h)	Taxa de fluxo em expansão (m3/h)	Pressão de tolerância regular (Mpa)	Pressão de tolerância especial (Mpa) (conexão de flange)
DN4	0,04-0,25	0,04—0,4	6.3	12, 16, 25
DN6	0,1-0,6	0,06-0,6	6.3	12, 16, 25
DN10	0,2—1,2	0,15-1,5	6.3	12, 16, 25
DN15	0,6-6	0,4-8	6,3, 2,5 (flange)	4,0, 6,3, 12, 16, 25
DN20	0,8-8	0,45-9	6,3, 2,5 (flange)	4,0, 6,3, 12, 16, 25
DN25	1-10	0,5-10	6,3, 2,5 (flange)	4,0, 6,3, 12, 16, 25
DN32	1,5-15	0,8-15	6,3, 2,5 (flange)	4,0, 6,3, 12, 16, 25
DN40	2-20	1-20	6,3, 2,5 (flange)	4,0, 6,3, 12, 16, 25
DN50	4-40	2-40	2,5	4,0, 6,3, 12, 16, 25
DN65	7-70	4-70	2,5	4,0, 6,3, 12, 16, 25
DN80	10-100	5—100	2,5	4,0, 6,3, 12, 16, 25
DN100	20-200	10-200	2,5	4,0, 6,3, 12, 16, 25
DN125	25-250	13-250	1,6	2,5, 4,0, 6,3, 12, 16
DN150	30—300	15—300	1,6	2,5, 4,0, 6,3, 12, 16
DN200	80-800	40-800	1,6	2,5, 4,0, 6,3, 12, 16



Faixa de medição e pressão de trabalho para gás



Modelo	Diâmetro (milímetros)	Quociente de vazão (m3/h)	Taxa de fluxo inicial (m3/h)	Pressão de tolerância (Mpa) (conexão de flange)
25A	25 (1")	0,7-7	0,6	4.0 Flange ou Rosca
25B		1,5-15	1,0	4.0 Flange ou Rosca
25C		3-30	2,0	4.0 Flange ou Rosca
40A	40 (1,5")	4-40	2,5	4.0 Flange ou Rosca
40B		8-80	3	4.0 Flange ou Rosca
50A	50 (2")	10-100	3,5	4.0 Flange
50B		15-150	4	4.0 Flange
80	80 (3")	15—300	4	1.6 Flange
100	100 (4”)	20-400	5	1.6 Flange
150	150 (6”)	50-1000	8	1.6 Flange
200	200 (8”)	100-2000	20	1.6 Flange
250	250 (10")	150-3000	30	1.6 Flange
300	300 (12”)	200—4000	40	1.6 Flange



NYLDTurbina Medidor de vazão Operativo Princípio



À medida que o líquido medido flui através do sensor, a palheta acionada começa a girar, cuja velocidade é diretamente proporcional à vazão média um no tubo.A volta da palheta altera periodicamente o valor da resistência magnética do transdutor magnetoelástico.O fluxo magnético na bobina de teste magnético passa a mudar ciclicamente com ela para produzir uma tensão induzida periódica, é o sinal de pulso, que será enviado ao display para mostrar após amplificado pela lupa.

A equação da taxa de vazão do medidor de vazão de turbina inclui uma prática e uma teórica:

• Equação prática:

Q_v=foda-se

Q_m= Q_vvρ

Q_vrefere-se à taxa de fluxo de volume, (unidade: m³/s)

Q_mrefere-se à taxa de fluxo de massa, (unidade ㎏/s)

f : refere-se à frequência do sinal de saída (unidade Hz)

k : consulte o fator do medidor de vazão, (unidade P/m³).

A curva relacionada do fator do medidor de vazão e da taxa de vazão está no gráfico (Diagrama: Curva característica do medidor de vazão de turbina).Como você vê, a curva fatorial pode ser dividida em duas partes de linearidade e não linearidade.A parte linear é responsável por dois terços de toda a curva cuja característica está relacionada à estrutura, tamanho dos sensores e viscosidade do fluido.O recurso na peça de não linearidade é influenciado pela força de atrito do rolamento, a resistência à viscosidade do líquido.Quando a vazão está abaixo do limite inferior do sensor, o fator do instrumento aumenta rapidamente com ele.O valor da perda de pressão e a vazão são semelhantes para serem relações quadradas.Se a vazão ultrapassar o limite superior, preste atenção para evitar a cavitação.Quando os medidores de vazão de turbina têm estrutura semelhante, suas curvas têm características semelhantes, mas apresentam erros de sistema diferentes.





O fator do sensor pode ser calculado pelo instrumento de calibração, que pode não levar em consideração o mecanismo de fluido interno do sensor, e pode ser confirmado pela taxa de vazão inserida e sinais de pulso de saída de frequência.Assim, podemos ver o sensor como uma caixa preta, que é conveniente para aplicação.Mas observe que o fator de conversão (ou fator do instrumento) deve atender a algumas condições cuja condição de calibração é a condição de referência.Se ele se desviar dessa condição, o fator mudará.As alterações seriam determinadas em termos do tipo de sensor, da condição de instalação do tubo e dos parâmetros físicos do fluido.

• Equação de vazão teórica:

De acordo com o teorema do momento de movimento pode listar a equação do impulsor de movimento.

Jdwdt=M₁-M₂-M₃-M₄

Na fórmula,

J: momento de inércia do impulsor;

dwdt:aceleração rotacional;

M₁: Torque acionado por líquido

M₂: Momento de resistência viscosa

M₃: Momento de atrito do rolamento

M₄: Momento magnético.

Quando o impulsor está girando de acordo com a velocidade constante, Jdwdt=0, e M₁=M₂+M₃+M_4.Através da análise em teoria e verificação em experimento, pode-se deduzir a fórmula que é:

n=Aq_v+B-Cq_v

Na fórmula,

n: refere-se à velocidade de rotação do rotor;

q_v: refere-se à vazão volumétrica;

A: os fatores relacionados às propriedades físicas do fluido (incluem densidade, viscosidade etc.), parâmetros da estrutura do rotor (ângulo da lâmina, diâmetro do rotor, área da seção transversal do canal de fluxo etc.);

B: os fatores relacionados à folga da palheta superior e distribuição da velocidade do fluxo de fluido;

C: o fator relacionado ao momento de atrito.

Os estudiosos nacionais e estrangeiros apresentaram muitas equações de fluxo em teoria, aplicadas a várias estruturas de sensores e condições de trabalho de fluidos.Até agora, a característica hidrodinâmica dos instrumentos de turbina ainda não é clara, pois tem uma relação complicada com a propriedade física do fluido e as características do fluxo.Por exemplo, quando parece haver turbulência e distribuição de velocidade assimétrica no campo de escoamento, as características hidrodinâmicas são muito complicadas.

Portanto, os fatores do instrumento não podem ser deduzidos pela fórmula teórica, podem ser confirmados pela calibração de fluxo real.Mas a fórmula teórica tem sido significativa na prática.Ele pode ser usado na instrução no projeto do parâmetro da estrutura do sensor e na previsão e na avaliação da regra de mudança do fator do instrumento.



NYLDTurbina Medidor de vazão Funcionalidade

• Alta precisão (precisão regular±1%R, ±0,5%R, precisão mais alta±0,2% R);
• Boa repetibilidade (curto prazo chega a 0,05%--0,2%), prioridade para ser usado na liquidação de negócios por sua altíssima precisão na calibração regular ou calibração on-line.
• A saída do sinal de frequência de pulso é aplicável ao cálculo da totalidade e à conexão do computador sem desvio de zero e forte capacidade anti-interferência.
• Alta frequência (3-4kHz) pode ser alcançada e tem alta resolução.
• Ampla rangeabilidade: diâmetro médio ou grande pode chegar a 1:20 e diâmetros pequenos são 1:10.
• Estrutura compacta e leve, instalação e manutenção convenientes, ampla capacidade de aplicação.
• Aplicação para medição de alta pressão com seu orifício de abertura desnecessário para ser feito em instrumentos de alta pressão.
• Os sensores de versão completa sob medida podem ser projetados para diferentes tipos de acordo com as necessidades especiais dos usuários.Por exemplo, tipo de baixa temperatura, tipo de alta pressão, tipo sanitário, etc.
• O tipo de inserção pode ser feito, que é aplicável à medição de grandes diâmetros normais por sua pequena perda de pressão, baixo preço, fluxo de parada desnecessário para retirá-lo e instalação e manutenção convenientes.

NYLDTurbina Medidor de vazãoCategoria



1. A série NYLD pode ser dividida em duas categorias por função:

• Sensor/transmissor de fluxo de turbina
• Medidor de vazão de turbina de integração inteligente

2. Ilustração da função:



Sensor/transmissor de fluxo da turbina

Este tipo de produto não tem função de exibição de cena, apenas produz sinais para transmitir saída para distâncias distantes.Os sinais de fluxo podem ser divididos em sinal de pulso ou corrente (4-20ma).Este instrumento tem preço baixo, alta montagem, tamanho pequeno, então pode ser aplicável para combinar com o segundo displayer, PLC, DCS, assim como o sistema de controle do computador a ser usado.

De acordo com as diferentes saídas de sinal, ele pode ser dividido em tipos NYLD-N e NYLD-A.



Sensor NYLD—N
Fonte de alimentação 12--24V DC, saídas de pulso de três fios,
alto nível≥8V, baixo nível≤0.8V, distância de transmissão do sinal≤1000M.



NYLD—Um transmissor
Fonte de alimentação de 24V DC, saída de sinal de corrente de dois fios (4—20mA), distância de transmissão de sinal≤1000M.



Medidor de vazão de turbina de integração inteligente
Adota uma tecnologia avançada de microprocessador de chip único de consumo de energia super baixo para compor o novo medidor de vazão inteligente com sensor de vazão de turbina e integração de displayer de cálculo acumulativo.Tem muitas vantagens óbvias que são display LCD de duas fileiras na cena, estrutura compacta, leitura direta e clara, alta confiabilidade, anti-interferência de energia externa, ataque anti-trovão e baixo custo, etc.
Possui os três pontos dos fatores do instrumento retificados, não lineares compensados ​​de forma inteligente e revisão no local.
O display LCD de alta clareza mostra simultaneamente a vazão instantânea (quatro números válidos) e a vazão acumulada (oito números válidos e a vazão acumulada (oito números válidos com reset). Todos os dados válidos podem ser mantidos por dez anos. Este tipo de turbina todos os medidores de vazão são produtos à prova de explosão, e a classe à prova de explosão é ExdIIB6.
Este tipo de medidores de vazão de turbina pode ser dividido em tipo NYLD—B e NYLD—C em termos de alimentação de energia e métodos de transmissão de sinal remoto.
NYLD—tipo B: fonte de alimentação 3.2V10AH (bateria de lítio) pode funcionar continuamente por mais de quatro anos, mas sem saída de sinal.
Tipo NYLD—C: fonte de alimentação 24V DC externa, saída de sinal de corrente normal de dois fios (4-20 m A) e pode adicionar comunicação RS485 ou HART de acordo com a demanda da cena diferente.



NYLDTurbina Medidor de vazãoEscolha do tipo



Modelo

Explicação

NYLD- □/ □/ □/ □/ □/ □/ □

DN (milímetros)

4

4 mm, faixa de fluxo normal 0,04-0,25 m3/h, ampla faixa de fluxo 0,04-0,4 m3/h

6

6 mm, faixa de fluxo normal 0,1-0,6 m3/h, ampla faixa de fluxo 0,06-0,6 m3/h

10

10 mm, faixa de fluxo normal 0,2-1,2 m3/h, ampla faixa de fluxo 0,15-1,5 m3/h

15

15mm faixa de fluxo normal 0,6-6m3/h, ampla faixa de vazão 0,4-8 m3/h

20

faixa de fluxo normal de 20 mm 0,8-8 m3/h, ampla faixa de vazão 0,4-8 m3/h

25

faixa de fluxo normal de 25 mm 1-10 m3/h, ampla faixa de vazão 0,5-10 m3/h

32

Faixa de fluxo normal de 32 mm 1,5-15 m3/h, ampla faixa de fluxo 0,8-15 m3/h

40

40mm faixa de fluxo normal 2-20m3/h, ampla faixa de vazão 1-20m3/h

50

faixa de fluxo normal de 50mm4-40m3/h, ampla faixa de vazão2-40m3/h

65

faixa de fluxo normal de 65 mm 7-70 m3/h, ampla faixa de vazão4-70m3/h

80

faixa de fluxo normal de 80 mm 10-100 m3/h, ampla faixa de vazão5-100m3/h

100

faixa de fluxo normal de 100 mm20-200m3/h, ampla faixa de fluxo10-200m3/h

125

faixa de fluxo normal de 125 mm25-250m3/h, ampla faixa de vazão 13-250m3/h

150

faixa de fluxo normal de 150 mm30-300m3/h, ampla faixa de fluxo15-300m3/h

200

faixa de fluxo normal de 200 mm80-800m3/h, ampla faixa de vazão40-800m3/h

Tipo

N

Tipo básico, alimentação de +12V, saída de pulso, alto níveleu≥l8V, nível baixo≤0,8V

UMA

4—20mA saída de corrente de dois fios, tipo de transmissão remota.

B

Alimentação da bateria, tipo de exibição de cena.

C

exibição de cena/4—20m Uma saída de corrente de dois fios

C1

Exibição de cena/protocolo de comunicação RS485

C2

Exibição de cena/protocolo de comunicação HART

Classe de precisão

05

Classe de precisão 0,5

10

Classe de precisão 1.0

Faixa de medição marca

C

Turbina de ampla faixa de fluxo

S

Turbina de faixa de medição padrão

Materiais

S

304 Aço inoxidável

eu

316(L) Aço inoxidável

A prova de explosão

N

Sem marca, não à prova de explosão

E

À prova de explosão (ExdIIBT6)

Classe de pressão

N

Normal (referência à imagem anterior)

H(x)

Alta pressão (referência à imagem anterior)



Nota: DN15—DN40 precisa de conexão de rosca regularmente, mas pode ser feito em conexão de flange adicionando o “FL” ao diâmetro nominal em sua extremidade.



NYLDTurbina Medidor de vazãoTamanho da instalação













Diâmetro nominal (mm)	L(mm)	G	D(mm)	d (mm)	número do buraco
4	295	G1/2
6	330	G1/2
10	450	G1/2
15	75	G1	φ65	φ14	4
20	80	G1	φ75	φ14	4
25	100	G5/4	φ85	φ14	4
32	140	G2	φ100	φ14	4
40	140	G2	φ110	φ18	4
50	150		φ125	φ18	4
65	170		φ145	φ18	4
80	200		φ160	φ18	8
100	220		φ180	φ18	8
125	250		φ210	φ25	8
150	300		φ250	φ25	8
200	360		φ295	φ25	12



NYLDTurbina Medidor de vazãoCuidados na Instalação



(1) O local de instalação:
O sensor deve ser instalado nos locais onde é conveniente manter, sem vibração do tubo, sem forte interferência eletromagnética e influência de radiação quente.O sistema típico de instalação de tubulação do medidor de vazão de turbina está seguindo como na imagem.Cada parte da configuração pode ser escolhida tendo em vista os objetos medidos, que não precisam de todos.É sensível para o medidor de vazão da turbina à aberração de velocidade e fluxo rotativo, portanto, o sensor de entrada deve ser o fluxo do tubo desenvolvido o suficiente e corresponder ao tubo reto ou retificador necessário.Se os componentes do lado a montante da resistência do fluxo forem variáveis, o comprimento da tubulação a montante geralmente não é menor que 20D e o comprimento da tubulação a jusante não é menor que 5D.Caso o espaço de instalação não satisfaça essas exigências, o retificador de vazão pode ser instalado entre o componente de resistência de vazão e o sensor.O sensor deve ser instalado ao ar livre, onde evite a luz direta do sol e chuva.



Tipos de componentes a montante	Curvatura simples de 90°	Duplas dobras de ângulo de 90° no mesmo nível	Duplas dobras de ângulo de 90 ° em diferentes níveis	Tubo redutor concêntrico	Abra a válvula inteira	Abrir meia válvula	Comprimento do lado a jusante
L/DN	20	25	40	15	20	50	5



(2) As exigências de instalação na conexão com tubos:
O sensor instalado horizontalmente exige que a inclinação da tubulação não seja visível (geralmente dentro de 5°), e o instalado verticalmente deve ser o mesmo. .Deve-se assegurar que o tubo de by-pass não tenha vazamento durante a medição.
A localização do sensor em uma nova tubulação é substituída primeiro em um tubo curto.Depois que a tubulação interna for limpa, o tubo curto pode ser alterado de volta para o sensor formalmente.Para esta etapa sempre foi considerada, o sensor pode muitas vezes ser danificado durante a limpeza da tubulação.
Se o fluido medido incluir impurezas, o filtro deve ser instalado antes do sensor do lado a montante.Para o líquido de fluxo contínuo deve-se instalar dois conjuntos de filtros que limpam a impureza por sua vez, ou escolher o arquivador do tipo de limpeza automática.Caso o ar se misture com o líquido, o eliminador deve ser instalado no lado a montante.A boca do filtro ou eliminador deve ser conduzida para local seguro.
Se a localização do sensor estiver no ponto mais baixo da tubulação, a válvula de drenagem deve ser fixada após o sensor para descarregar a impureza regularmente a fim de evitar o depósito de habitação.Se o líquido medido for fácil de ser aerificado, a pressão de saída do sensor deve ser maior que Pmin para evitar bolsões de ar que podem danificar a precisão e o tempo de vida.
Pmin=2⊿P+1,25Pv Pa
Pmin: A pressão mais baixa, Pa;
⊿P: a perda de pressão enquanto a vazão do sensor é a maior Pa;
Pv : a pressão de vapor de saturação quando a temperatura de uso chega ao ponto mais alto Pa.

A válvula de controle de fluxo deve ser fixada na jusante do sensor, e a válvula de corte no lado a montante deve ser aberta, cuja
as válvulas podem não produzir vibração e vazamento para fora.Para a faixa de fluxo que pode fazer o fluxo reverso deve evitar a
fluxo reverso do fluido com a fixação da válvula de retenção.Tanto o sensor quanto a tubulação devem ser concêntricos.A arruela selada



NYLDTurbina Medidor de vazãoManeira de Conexão







Sensor/transmissor de fluxo de turbina: (modelo NYLD-N, modelo NYLD-A)

1. Tipo básico:





Maneira de conexão do medidor de vazão de turbina tipo NYLD-N





Maneira de conexão do transmissor de turbina tipo NYLD-A



2. Tipo anti-explosão:

Maneira de conexão do sensor do medidor de vazão da turbina tipo NYLD-N:





Forma de conexão do transmissor de fluxo de turbina tipo NYLD-A:





Medidor de vazão de turbina de integração inteligente (modelo NYLD-C)





NYLDTurbina Medidor de vazãoInscrição



Medidor de vazão de turbina tipo básico NYLD-N:

Este sensor foi calibrado e ajustado antes da venda, portanto não precisa ser examinado.

O sensor combina com o displayer: em primeiro lugar, verificando o recurso de saída (a faixa de frequência de pulso, nível, largura etc.) que deve corresponder ao recurso de entrada do displayer.Os parâmetros do mostrador devem ser definidos em termos de fatores do sensor.A potência do sensor, fio e resistência também devem corresponder entre si. Além disso, o amplificador preposicional do sensor deve ser considerado para evitar interferência eletromagnética, por exemplo, para agir à prova de chuva.

Transmissor de fluxo de turbina NYLD-A:

Este transmissor deve ter o ponto zero de saída da taxa de fluxo e o valor da faixa completa bem de acordo com a demanda do cliente no momento da compra.

Quando o medidor de vazão funciona e o ponto zero de saída da vazão deve ser ajustado no local, o método de operação é o seguinte:

Feche as válvulas da tubulação do medidor de vazão, confirme se não há vazão na tubulação;coloque na energia, o medidor de corrente conectado em série pode monitorar a corrente de saída do medidor de vazão;ajuste ligeiramente o potenciômetro W502 na placa de circuito para retornar a corrente de saída para 4m A.

Observação: o valor da faixa total do medidor de vazão não pôde ser ajustado no local após o funcionamento;Se necessário, devolva-o à fábrica para concluir isso na instalação padrão de acordo com sua necessidade.



NYLDTurbina Medidor de vazãoCuidados no Uso



(1) A ordem de comutação colocada em execução
※O sensor que não tem o tubo de derivação deve abrir ligeiramente a meia válvula a montante e depois a válvula a jusante.Ao operar por um tempo com uma taxa pequena (cerca de dez minutos), abra toda a válvula a montante e a válvula a jusante para a vazão normal.
※ O sensor com derivação deve primeiro abrir a válvula do tubo de derivação, a meia válvula a montante, a válvula a jusante, fechar a válvula de derivação para uma vazão pequena e funcionar por um tempo.Em seguida, abra toda a válvula a montante, feche toda a válvula de ramal (certifique-se de que não há vazamento), finalmente ajuste a válvula a jusante para a vazão necessária.
(2) O fluido de baixa e alta temperatura inicia
Quando o fluido de baixa temperatura flui pela tubulação, primeiro a água deve ser expelida, depois funcionando por quinze minutos com um fluxo mínimo e gradualmente subindo até o fluxo normal.Quando parar de fluir, também deve reduzir gradualmente para aproximar a temperatura do tubo e a temperatura ambiente.
O funcionamento do fluido de alta temperatura é semelhante a este de baixa.
(3) Outras notas:
1) A abertura e o fechamento da válvula devem ser lentos.Se adotado o interruptor de controle automático, é melhor usar o modo “dois abertos, dois fechados” para evitar que o fluido contra a roda da palheta danifique-o.
2) Verifique a pressão a jusante do sensor para adotar medidas para evitar a cavitação.
3) Para que os fatores do sensor pareçam mudar, deve-se calibrar regularmente longe da tubulação.Se a vazão não estiver dentro da faixa permitida, o sensor deve ser trocado.
4) A limpeza do tubo precisa confirmar os padrões de direção de fluxo usada, valor, pressão e temperatura etc., caso contrário, pode fazer com que a precisão caia, até mesmo danos.
5) Reforce a verificação do sensor para garantir um funcionamento normal por muito tempo.Como encontrar o anormal, a medida deve ser tomada.Por exemplo, ouvir a voz anormal como monitoramento da rotação da roda do cata-vento.





NYLDTurbina Medidor de vazãoProblema e Solução





problema	Razao possivel	solução
Nenhuma exibição ou nenhuma adição total quando o líquido flui normalmente.	Verificar: 1) circuito aberto.contato solto (fio de alimentação wirefusecoilPCB) 2) a roda de palhetas não tem rotação	1) encontre o ponto do problema com o medidor elétrico ou substitua esta placa de circuito por uma sobressalente. 2) limpe ou substitua a roda da palheta e assegure-se de não esfregar com as peças vizinhas.
A exibição de fluxo está caindo gradualmente.	1) filtro bloqueia para cima 2) válvula no tubo está solta no núcleo 3) roda de palhetas tem impureza	1) limpe o filtro 2) reparar ou substituir a válvula 3) limpe o sensor, então precisa calibrar novamente
Sua tela ainda tem fluxo mostrando quando o líquido não tem fluxo	1) o cabo não possui bom fio terra com interferência externa; 2) o tubo com vibração para produzir sinal de erro 3) a válvula de corte tem vazamento com vazamento de fluxo 4) circuito interno ou componente do visor está danificado para produzir interferência	1) reparar ou substituir para ter um bom fio terra; 2) fortalecer a linha de tubulação ou instalar blacket para evitar vibração; 3) manter ou substituir a válvula 4) verifique e elimine gradualmente a fonte de interferência.
O valor de exibição tem uma diferença óbvia com a estimativa de experiência um	1) O túnel interno do sensor está errado; 2) O interior do sensor apresenta cavitação; 3) O fluxo dentro do tubo causa problemas 4) O interior do visor está errado 5) O efeito do material do ímã permanente é cada vez mais fraco 6) O fluxo real não está dentro de sua faixa normal	1)-4) precisa primeiro encontrar a causa para que use os métodos corretos; 5) substitua o material magnético 6) escolha o sensor adequado





NYLDTurbina Medidor de vazãoTransporte e Armazenamento



O sensor deve ser colocado na caixa de madeira maciça (pequenos diâmetros podem ser colocados na caixa) e não pode oscilar na caixa.Ao transportar, deve-se ter o cuidado de colocar no chão e se recusar a carregar ou descarregar com crostas.
O local da reserva deve ser confirmado nas seguintes condições:
1. evitar chuva e umidade;
2.evitar vibração mecânica e greve;
3. faixa de temperatura:-20℃--+55℃;
4. umidade relativa: não superior a 80%;
5.ambiente ambiente não inclui gás corrosivo.

Cuidados ao desembalar

Ao abrir a caixa, os arquivos e o acessório devem estar completos.Os arquivos na caixa incluem um manual do usuário, um certificado de teste e uma lista de embalagem.O sensor deve ser observado se ocorre dano durante o transporte para que seja manuseado bem.Os usuários devem proteger o certificado contra perda, caso contrário, os fatores do instrumento não podem ser definidos.



Conhecimento necessário no pedido

O usuário deve observar que ao solicitar o medidor de vazão de turbina, a especificação do modelo adequado deve ser escolhida de acordo com o diâmetro nominal do fluido, pressão de operação, temperatura de operação, faixa de vazão, categoria de fluido e condição do ambiente.O sensor do tipo anti-explosão deve ser escolhido quando houver demanda à prova de explosão e observando estritamente as classes à prova de explosão.
Quando o instrumento de exibição for combinado por nossa empresa, consulte as instruções relacionadas para escolher seu modelo adequado ou use nosso design de engenheiro tecnológico para sua escolha em termos de oferta de informações.O cabo usado para enviar o sinal que você deseja deve fornecer o comprimento e a especificação.
Integração inteligente do medidor de vazão de turbina (NYLD-B/C NYLD-B/C)





Recursos	Nome do terminal	Conexão
Dois fios 4-20MA	V+	Ânodo 4-20MA de dois fios
	V-	Eletrodo negativo de dois fios 4-20MA
Saída de pulso	V+	Positivo de alimentação de 12/24V
	V-	12/24V Energia negativa
	Saída de pulso	Saída de pulso
485 Saída	UMA	485 A Fim
	B	485 B Fim
Saída 1-5V	V+	24V Potência Positiva
	V-	24V Energia negativa
	UMA	Saída 1-5V +
	B	Saída 1-5V -
Terminais alimentados por bateria	T+	Positivo da bateria de 3,6 V
	T-	3,6V Bateria negativa

Condição de trabalho Pressione “＞”,Entrando na interface de entrada de senha, Pressione “＜”bond, Aproximadamente 1,2 segundos Comece a digitar a senha.
Defina uma senha para 2010 (Operação do Engenheiro) Figura 2
Descrição da chave:
Pressione o botão “＜”(Pressione o botão “＜” Aproximadamente 1,2 segundos Representa a confirmação)
Pressione o botão “+” (pressione o botão “＜” Aproximadamente 1,2 segundos Significa sair)
Pressione o botão “+” No estado de entrada Ciclo para alterar o valor no cursor
Pressione o botão “＜” Mover a entrada da posição atual do cursor
Pressione o estado de entrada “＜”, Senhas O direito de entrar no menu, O Errado Retornar ao estado inicial de entrada





Instruções de operação do painel de instrumentos



Número do submenu	Exibição do menu	Significado	Selecione o item ou intervalo de valores
1	Seleção da unidade de fluxo	Seleção da unidade de fluxo (Padrão 0)	0:m³/h 1:m³/h 2:L/h 3:L/m 4:+/h 5:+/h 6:kg/h 7:kg/m
2	Seleção de algoritmo	Seleção do Algoritmo (Padrão 0)	00: Vazão de volume convencional, 01: Vazão de massa convencional, 02: Vazão de volume de gás convencional, 03: Vazão de massa de gás convencional
3	Coeficiente de Fluxo	Coeficiente de Fluxo (Padrão 3600)	Defina o fator do medidor, UnitsP/m³
4	Fluxo de saída de escala total	Fluxo de saída de escala total (padrão 1000)	Quando o instrumento emite sinais analógicos 4-20MA O valor deve ser definido, Não para 0 Unidades e unidades de fluxo consistentes
5	Configuração de densidade	Configuração de densidade (padrão 1.0)	Quando o algoritmo para selecionar o fluxo de massa (01. 03),Isso deve ser definido,Unidades:KG/m³
6	Configurações de temperatura	Configurações de temperatura (Padrão 0,0)	Defina o valor da temperatura, Escolha 02. 03 Algoritmo, Isso deve ser definido, Unidades: ℃
7	Configurações de pressão absoluta	Ajustando a pressão absoluta do gás	---
8	O menor corte de tráfego	Definir a remoção da porcentagem de entrada de pulso	Quando o valor% da remoção em escala total do tráfego 0-100, use este modo atual e a faixa do tipo de pulso deve ser definida corretamente
9	485 Endereço	Definir comunicação serial RS485	Escopo: 0-255
10	Tempo de amortecimento	Configurando o tempo de amortecimento da saída de exibição (padrão 4S)	Defina a saída de corrente e exiba o tempo de amortecimento, para evitar a corrente de saída com as flutuações de fluxo e exibir o intervalo: 2-32
11	Limpar o fluxo total	Limpar o fluxo total	Limpar o fluxo total Escolha "SIM", Pressione "E"
