Detalhes do produto:
|
Limite do fluxo: | 0~20~1600 m3/h | Pressão nominal: | 1.0MPa, 1.6MPa |
---|---|---|---|
Precisão: | ±1.0%R, ±1.5%R | Material: | Allo de alumínio, de alumínio |
Diâmetro nominal: | DN20~DN200 | Temperatura média medida: | -20℃~60℃ |
Categoria à prova de explosões: | ExdIIBT6 | Categoria da proteção: | IP65 |
Realçar: | o medidor de fluxo da turbina das raizes 1Mpa,as raizes de alumínio flui medidor,transmissor de fluxo da turbina 1Mpa |

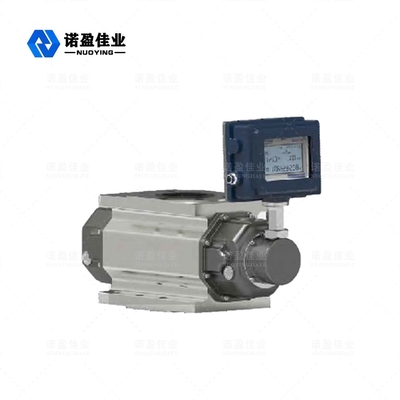

Medidor de fluxo das raizes do gás de NYLD-LGQ
O medidor de fluxo das raizes do gás de NYLD-LGQ foi usado como um medidor volumétrico por mais de 100 anos. Com as características tais como a elevada precisão, vasta gama, vida útil pequena do volume, a de pouco peso, a conveniente da instalação e da manutenção, a segura e a durável, é amplamente utilizado no gás natural, no gás de carvão, no ar e nos outros medidores de fluxo de gás. É um dispositivo ideal do medidor de fluxo para o gás urbano, o produto químico do campo petrolífero, a pesquisa científica e os outros departamentos no país e no estrangeiro.
Parâmetros técnicos do medidor de fluxo das raizes do gás de NYLD-LGQ
Especificação modelo |
Substantivo diameterDN milímetro) |
Limite do fluxo (m3/h) |
Começando o fluxo m3/h |
Pressão perda em Qmax |
Pressão nominal MPa |
Precisão % |
Escala |
Material |
NYLD-LGQ-20A | 25 | 20 | 0,05 | 100 |
1,0 1,6 |
1,0 1,5 |
20:1 | Allo de alumínio |
NYLD-LGQ-40A | 40 | 30 | 0,07 | 100 | 30:1 | |||
NYLD-LGQ-40B | 40 | 40 | 0,07 | 140 | 40:1 | |||
NYLD-LGQ-50A | 50 | 60 | 0,1 | 100 | 65:1 | |||
NYLD-LGQ-50B | 50 | 80 | 0,1 | 140 | 70:1 | |||
NYLD-LGQ-80A | 80 | 100 | 0,1 | 110 | 70:1 | |||
NYLD-LGQ-80B | 80 | 150 | 0,12 | 150 | 120:1 | |||
NYLD-LGQ-80C | 80 | 200 | 0,15 | 180 | 70:1 | |||
NYLD-LGQ-100A | 100 | 250 | 0,11 | 180 | 80:1 | |||
NYLD-LGQ-100B | 100 | 300 | 0,11 | 130 | 110:1 | |||
NYLD-LGQ-100C | 100 | 450 | 0,1 | 200 | 110:1 | |||
NYLD-LGQ-150A | 150 | 650 | 0,65 | 350 | 80:1 | Alumínio | ||
NYLD-LGQ-150B | 150 | 1000 | 0,76 | 450 | 90:1 | |||
NYLD-LGQ-200A | 200 | 1600 | 1,15 | 500 | 53:1 |
Princípio de funcionamento do medidor de fluxo das raizes do gás de NYLD-LGQ
o medidor de fluxo de (1).The consiste em 5 porções (para ver figura 1)
princípio de funcionamento do medidor de fluxo das raizes do gás de (2).Intelligent (veja figura 2)
O medidor de fluxo inteligente das raizes do gás consiste em um alojamento, em um rotor do conjugado e em um totalizer inteligente do fluxo. Sob a ação da diferença da pressão entre a entrada e a tomada do gás de circulação (inlet>P>outlet de P), os pares de conjugado para manter a posição relativa correta do rotor através da engrenagem de ajuste precisão-feita à máquina. A diferença de trabalho a melhor entre o rotor, o rotor e o alojamento, e o rotor e a placa de parede consegue um selo contínuo do não-contato.
Para cada revolução do rotor, saídas volume theeffective de quatro vezes da câmara de medida, e o número de revoluções do rotor são transmitidos ao totalizer inteligente do fluxo com o dispositivo de acoplamento de selagem magnético e a velocidade que reduzem o mecanismo, para indicar o volume cumulativo do gás da saída. (A figura mostra somente um ciclo de um quarto).
(3). Princípio de funcionamento inteligente do totalizer do fluxo
O totalizer inteligente do fluxo consiste no canal análogo da detecção da temperatura e da pressão, no canal do sensor de fluxo e na unidade de microprocessador, e é equipado com uma relação de sinal externo aos vários sinais da saída. O microprocessador no totalizer inteligente do fluxo executa a correção do fator da temperatura e da compensação e da compressão da pressão de acordo com a equação do gás. A equação do gás é como segue:
Onde:
Qn: caudal do volume sob a circunstância padrão (m3/h);
Qg: caudal do volume sob a condição de trabalho (m3/h);
Página: pressão do medidor no ponto da detecção da pressão do medidor de fluxo (KPa)
Pa: pressão atmosférica local (KPa);
Tg: temperatura absoluta (273,15 + t) (K) do meio;
t: temperatura média medida (°C);
Zn: fator da compressão sob a circunstância padrão;
Zg: fator da compressão sob a condição de trabalho;
Tn: temperatura absoluta (273.15+20) (K) sob o estado padrão;
Pa: pressão atmosférica local (KPa);
Pn: pressão atmosférica padrão (101.325KPa);
P: P = Pa + página.
Nota: Para o gás natural Zn/Zg=Fz2, Fz é chamado fator super da compressão. Este produto é calculado de acordo com a fórmula de SY/T6143-1996 do padrão de CNPC.
