Precisão de medição: ±3 mmFornecimento de energia: 24VDC (duas linhas, quatro linhas) 26GHz NYRD-TJ-A Radar Sensor de medição do nível da água Transmissor
Precisão de medição: ±3 mmFornecimento de energia: 24VDC (duas linhas, quatro linhas) 26GHz NYRD-TJ-A Radar Sensor de medição do nível da água Transmissor

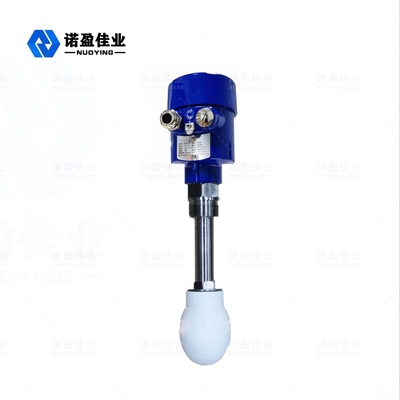

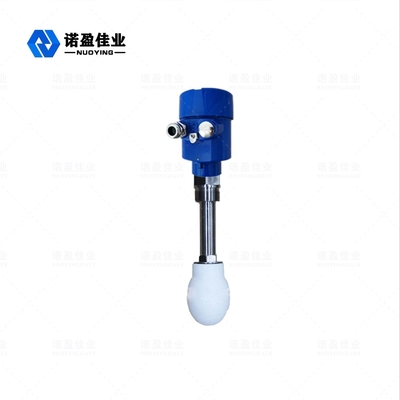

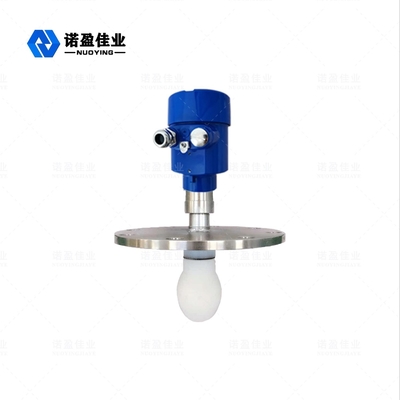

Sensor de medição de nível de água de radar NYRD-TJ de 26 GHz
Transmissor de nível de radar NYRD-TJ-AResumo
Descrição dos produtos
Princípio de funcionamento do transmissor de nível de radar NYRD-PB de 26 GHz
O sensor de nível de radar da série NYRD80X é um instrumento de medição de nível de radar de alta frequência de 26 GHz com uma distância máxima de medição de 80 m.A antena de posição do objeto de radar emite um pulso de microondas estreito que é transmitido para baixo através da antenaApós a onda de pulso tocar a superfície do meio de medição, ela é refletida de volta e recebida novamente pelo sistema de antenas.O sinal é transmitido para a parte do circuito electrónico e automaticamente convertido em sinal de nível de objeto (Porque os pulsos viajam tão rápido, o tempo que leva uma onda eletromagnética para atingir o seu alvo e voltar ao receptor é quaseinstantânea).
Data de medição: superfície espiral do fundo ou superfície de vedação da flange.
Parâmetros do produto
Aplicação típica
Fácil de cristalizar, condensação de orvalho, tóxico, forte corrosão
Antenas material
Antenna de lente, 316L+PTFE (opcional)
Faixa de medição
40m
Precisão de medição
0.05%-0.1%F.S.
Fornecimento de energia
24VDC ((Duas linhas, quatro linhas)
Temperatura média
-40~+120°C,-40~+260°C
Conexão de processo
Flange, suporte (opcional)
Pressão de processo
-0,1 a 2,0 MPa
Dimensões da estrutura da concha do medidor de nível de radar (unidade: mm)
Existem dois tipos de medidores de nível de radar: Um é a casca de alumínio fundido e o outro é um caso de aço inoxidável.Design personalizado pode ser feito de acordo às exigências do cliente e às condições do local.
