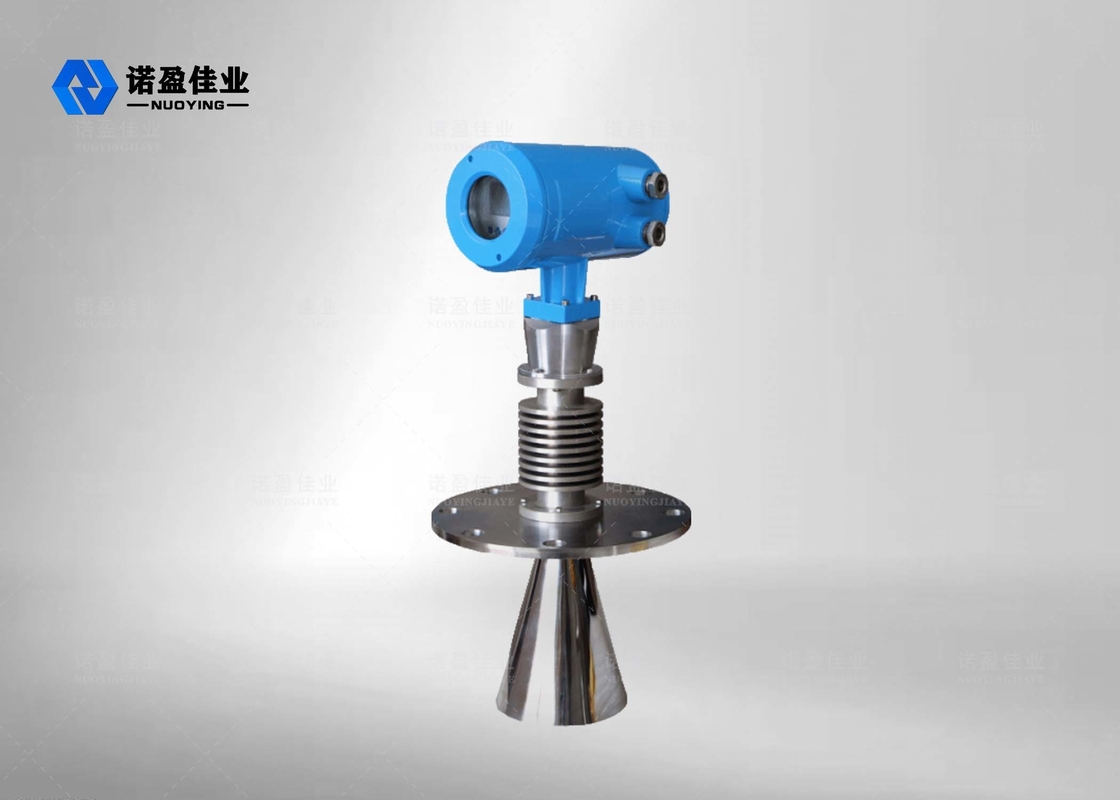

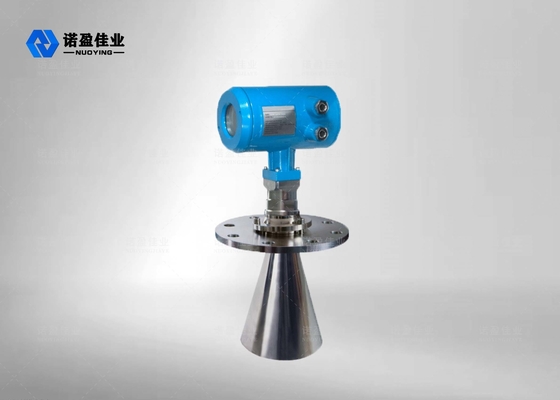

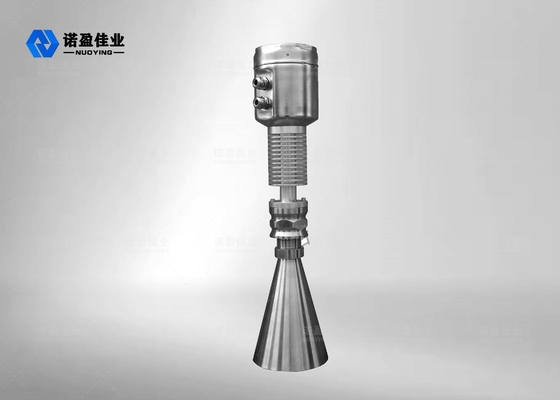

Nuoying NYRD-803S Transmissor de Nível de RadarResumo
Parâmetros do produto
Aplicação típica
Líquido corrosivo
Material de antena
304
Faixa de medição
35m
Fornecimento de energia
24VDC ((Duas linhas, quatro linhas)
Temperatura média
-40°C a +150°C
Pressão de processo
-0,1 a 2,0 MPa
Conexão de processo
Flange, flange com flange (facultativo)
Saída de sinal
4...20mA/HART/RS485/Modbus...
Descrição dos produtos
Princípio de funcionamento do transmissor de nível de radar 6 GHz NYRD803S
Os pulsos de microondas muito curtos com energia muito baixa são transmitidos e recebidos através do sistema de antenas. O tempo de funcionamento pode ser convertido em sinal de nível através de componentes eletrónicos. O método pode garantir uma medição estável e precisa num tempo muito curto. Mesmo se houver falso eco em condições de trabalho complexas, o eco do nível do material pode ser analisado com precisão com o A última tecnologia de microprocessadores e software de depuração. Input: A antena recebe o micro pulso refletido e o transmite para o circuito eletrônico. O reconhecimento correto do sinal de eco é completado por software de pulso, e a precisão pode chegar ao nível milimétrico. A distância D da superfície do material é proporcional à viagem do pulso no tempo T: D=C×T/2 ((C é a velocidade da luz) Uma vez que a distância E do reservatório vazio é conhecida, o nível de material L é: L=E-D Output: É definido inserindo altura do tanque vazio E (= ponto zero), altura do tanque completo F (= escala completa) e alguns parâmetros de aplicação. Os parâmetros de aplicação adaptarão automaticamente o instrumento ao ambiente de medição, correspondente a uma saída de 4-20 mA.
Características de projeto do transmissor de nível de radar NYRD803S de 6 GHz
1O medidor de nível de radar inteligente adota tecnologia avançada de processamento de microondas e exclusivo processamento de eco de descoberta de eco O produto pode ser aplicado a várias condições de trabalho complexas. 2A função de "aprendizagem do falso eco" permite ao instrumento identificar com precisão o verdadeiro eco sob múltiplos falsos ecos. condições, de modo a obter resultados de medição precisos. 3.Vários modos de ligação de processo e tipos de componentes de detecção podem ser personalizados de acordo com as exigências do cliente. 4.Com modo de funcionamento por pulso, o produto tem uma potência de emissão extremamente baixa e pode ser instalado em vários metais e não-metais Containers, sem prejuízo para o corpo humano e para o ambiente.
Campo de aplicação do transmissor de nível de radar 6GHz NYRD803S
1Instalações eléctricas: reservatórios, bombas de silos, poças de vapor, armazenamento de cinzas, reservatórios de óleo, etc. 2Campo petrolífero: reservatórios de petróleo bruto, reservatórios de petróleo refinado, separadores trifásicos, reservatórios de sedimentação, reservatórios de esgoto, lama de perfuração Tanques, etc. 3Químico: torre de destilação de petróleo bruto, silo de matérias-primas, silo intermediário, tanque de reação, tanque de amônia, tanque de armazenamento de asfalto, etc. 4Metallurgia: silos de matérias-primas, silos de matérias-primas auxiliares, reservatórios de tampão de células eletrolíticas, etc. 5Recursos hídricos: canais, reservatórios, irrigação de terras agrícolas, monitorização do nível das águas dos rios, alerta de inundações repentinas, inundações urbanas, etc. 6Produtos alimentícios: fábrica de sumos, fábrica de leite, tanque de armazenamento de açúcar bruto, tanque de armazenamento de pasta de tomate, tanque de armazenamento de cervejaria, etc. 7.Farmacêuticos: tanques de armazenagem, separadores, tanques de fermentação, etc. de produtos farmacêuticos chineses. 8Tratamento de águas: Reservatórios, poços, reservatórios de tratamento de águas, reservatórios de sedimentação, poços profundos, redes de água potável, etc. 9Papel: silo de matérias-primas, torre de armazenamento, tambor de secagem, silo de armazenamento de matérias químicas, etc. 10Outros: pedreiras, minas de carvão, protecção do ambiente, construção naval e outras indústrias.
