| Nome da marca: | NUOYING |
| Número do modelo: | NYRD804 |
| MOQ: | 1 PC |
| preço: | $309~$569/pc |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | 1000 peças por mês |
6.8GHz Sensor/Transmissor de nível de radar 4-20mA anti-explosão com alcance de 35m para medir material sólido e armazém de grãos
6Princípio de funcionamento do transmissor de nível de radar de.8 GHz
Input:
A antena recebe o micro pulso refletido e transmite-o para o circuito eletrónico.O microprocessador processa o sinal e identifica o eco gerado pelo micro pulso na superfície do materialO reconhecimento correto do sinal de eco é completado por software de pulso, e a precisão pode atingir o nível milimétrico.D=C×T/2 ((C é a velocidade da luz)
Uma vez que a distância E do reservatório vazio é conhecida, o nível de material L é: L=E-D.
Output:
É definido inserindo a altura do tanque vazio E (= ponto zero), a altura do tanque completo F (= escala completa) e alguns parâmetros de aplicação.Os parâmetros de aplicação adaptarão automaticamente o instrumento ao ambiente de medição, correspondente a uma potência de 4-20 mA.
6Campo de aplicação do transmissor de nível de radar de.8 GHz
1Produtos alimentícios: fábrica de sumos, fábrica de leite, tanque de armazenamento de cervejarias, etc.
2- Farmacêuticos: tanques de armazenagem, separadores, tanques de fermentação, etc.
3Tratamento de águas: Reservatórios, poços, reservatórios de tratamento de águas, reservatórios de sedimentação, poços profundos, redes de água potável, etc.
4Papel: torre de armazenamento, silo de armazenamento de materiais químicos, etc.
5Outras indústrias: pedreira, protecção do ambiente, construção naval e outras.
6Parâmetros técnicos do transmissor de nível de radar de.8 GHz
| Modelo de produto | NYRD804 |
| Aplicação típica |
Sólidos, pó e grânulos |
| Material de antena | 304 |
| Tipo de antena | Antenna de chifre |
| Faixa de medição | 35m |
| Precisão de medição | ± 3 mm |
| Fornecimento de energia | 24VDC (dois fios) |
| Temperatura média | -40~+130°C |
| Conexão de processo | Flange giratória (opcional) |
| Pressão de processo | -0,1 a 4,0 MPa |
| Classe de protecção | IP67 |
| Grau à prova de explosão | Exia II CT6 (facultativo) |
| Saída de sinal | 4...20mA/HART/RS485/Modbus... |
| Interface elétrica | M20*1.5, 1⁄2 ′′NPT |
Nota: Os produtos podem ser personalizados de acordo com os requisitos específicos dos utilizadores.

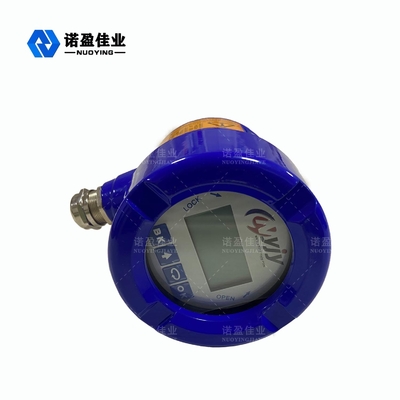

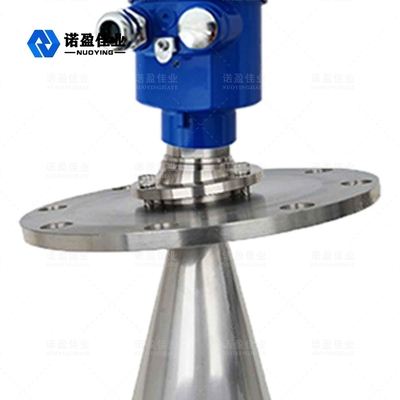

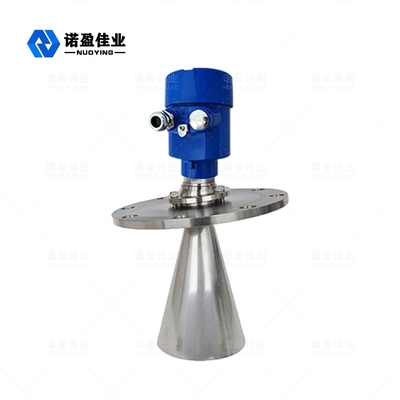

6Transmissor de nível de radar de.8GHz Imagens relacionadas
