| Nome da marca: | NUOYING |
| Número do modelo: | NYRD802 |
| MOQ: | 1 PC |
| preço: | $209~$559/pc |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | 1000 peças por mês |
NYRD802 6.8GHz Smart Radar Level Transmitter Sensor de nível de radar de alta qualidade para líquidos corrosivos com alcance de 20m e CE
NYRD802 Princípio de funcionamento do transmissor de nível de radar de 6,8 GHz
Input:
A antena recebe o micro pulso refletido e transmite-o para o circuito eletrónico.O microprocessador processa o sinal e identifica o eco gerado pelo micro pulso na superfície do materialO reconhecimento correto do sinal de eco é completado por software de pulso, e a precisão pode atingir o nível milimétrico.D=C×T/2 ((C é a velocidade da luz)
Uma vez que a distância E do reservatório vazio é conhecida, o nível de material L é: L=E-D.
Output:
É definido inserindo a altura do tanque vazio E (= ponto zero), a altura do tanque completo F (= escala completa) e alguns parâmetros de aplicação.Os parâmetros de aplicação adaptarão automaticamente o instrumento ao ambiente de medição, correspondente a uma potência de 4-20 mA.
NYRD802 6.8GHz Radar Level Transmitter Campos de Aplicação
1Instalações eléctricas: Reservatórios, bombas de silos, vasos de vapor, armazenamento de cinzas, tanques de óleo, etc.
2Campo petrolífero: reservatórios de armazenamento de petróleo bruto, reservatórios de armazenamento de petróleo refinado, reservatórios de sedimentação, reservatórios de esgoto, reservatórios de lama de perfuração, etc.
3Química: torre de destilação de petróleo bruto, silo de matérias-primas, silo intermediário, tanque de reação, tanque de amônia, tanque de armazenamento de asfalto, etc.
4- Metalurgia: silos de matérias-primas, silos de matérias-primas auxiliares, reservatórios de celdas eletrolíticas, etc.
5Recursos hídricos: canais, reservatórios, irrigação de terras agrícolas, monitorização do nível das águas dos rios, alerta de inundações repentinas, inundações urbanas, etc.
Parâmetros técnicos do transmissor de nível de radar NYRD802 de 6,8 GHz
| Modelo de produto | NYRD802 |
| Aplicação típica |
Líquidos corrosivos |
| Material de antena | PTFE |

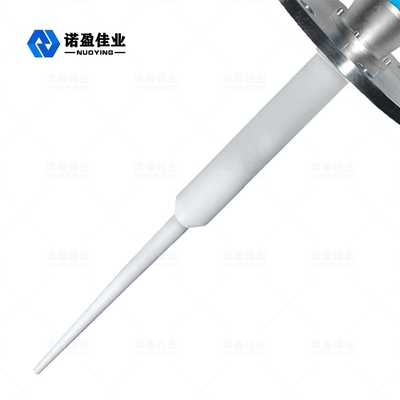

| Tipo de antena | Antenna de vara |
| Faixa de medição | 20 m |
| Precisão de medição | ± 3 mm |
| Fornecimento de energia | 24VDC (dois fios) |
| Temperatura média | -40~+150°C |
| Conexão de processo | Flanco |
| Pressão de processo | -0,1 a 2,0 MPa |
| Classe de protecção | IP67 |
| Grau à prova de explosão | Exia II CT6 (facultativo) |
| Saída de sinal | 4...20mA/HART/RS485/Modbus... |
| Interface elétrica | M20*1.5, 1⁄2 ′′NPT |
Nota: Os produtos podem ser personalizados de acordo com os requisitos específicos dos utilizadores.

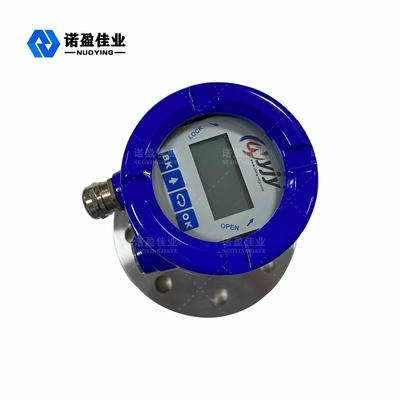

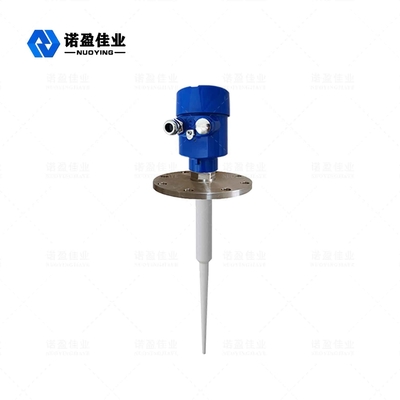

NYRD802 6.8GHz Radar Level Transmitter Related Pictures
