| Nome da marca: | NUOYING |
| Número do modelo: | NYRD801 |
| MOQ: | 1 PC |
| preço: | $219~$529/pc |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | 1000 peças por mês |
NYRD801 Sensor de nível de radar sem contato de 20 m com fio 6,8 GHz Sensor de nível de Hart Medida de nível de radar de vários líquidos
NYRD801 Princípio de funcionamento do medidor de nível de radar
Input:
A antena recebe o micro pulso refletido e transmite-o para o circuito eletrónico.O microprocessador processa o sinal e identifica o eco gerado pelo micro pulso na superfície do materialO reconhecimento correto do sinal de eco é completado por software de pulso, e a precisão pode atingir o nível milimétrico.D=C×T/2 ((C é a velocidade da luz)
Uma vez que a distância E do reservatório vazio é conhecida, o nível de material L é: L=E-D.
Output:
É definido inserindo a altura do tanque vazio E (= ponto zero), a altura do tanque completo F (= escala completa) e alguns parâmetros de aplicação.Os parâmetros de aplicação adaptarão automaticamente o instrumento ao ambiente de medição, correspondente a uma potência de 4-20 mA.
NYRD801 Características de conceção do medidor de nível de radar
O medidor de nível de radar inteligente adota tecnologia avançada de processamento de microondas e tecnologia exclusiva de processamento de eco de descoberta de eco.O produto pode ser aplicado a várias condições de trabalho complexas.
A função de "aprendizagem de falso eco" permite ao instrumento identificar com precisão o verdadeiro eco em múltiplas condições de falso eco, de modo a obter resultados de medição precisos.
NYRD801 Parâmetros técnicos do medidor de nível de radar
| Modelo de produto | NYRD801 |
| Aplicação típica |
Líquidos ligeiramente corrosivos, líquidos com processo simples |
| Material de antena | PTFE |
| Tipo de antena | Antenna de vara |
| Faixa de medição | 20 m |
| Precisão de medição | ± 3 mm |
| Fornecimento de energia | 24VDC (dois fios) |
| Temperatura média | -40~+130°C |
| Conexão de processo | Fio, flange (facultativo) |
| Pressão de processo | -0,1 a 0,3 MPa |
| Classe de protecção | IP67 |
| Grau à prova de explosão | Exia II CT6 (facultativo) |
| Saída de sinal | 4...20mA/HART/RS485/Modbus... |
| Interface elétrica | M20*1.5, 1⁄2 ′′NPT |
Nota: Os produtos podem ser personalizados de acordo com os requisitos específicos dos utilizadores.

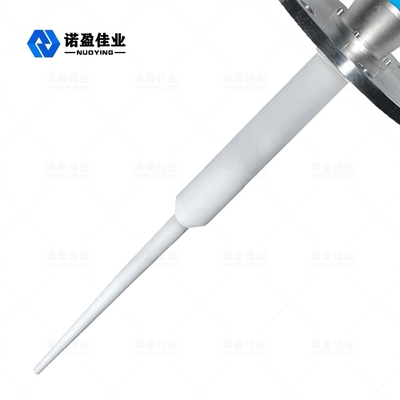

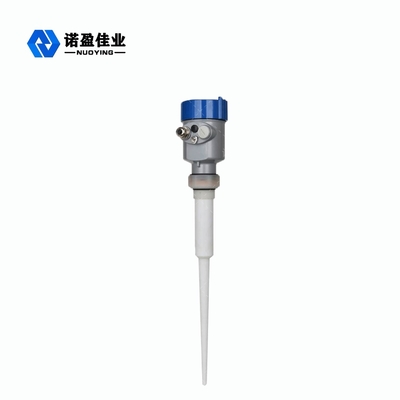

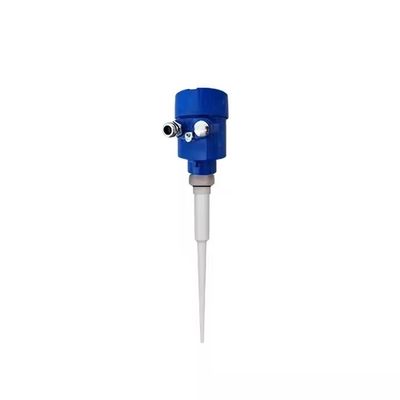

NYRD801 Radar Level Gauge Imagens relacionadas
