6Transmissor de nível de radar líquido de.8GHz IP67 Sensor de nível de radar inteligente 4-20mA para líquidos ligeiramente corrosivos fabricados na China

6Transmissor de nível de radar líquido de.8GHz IP67 Sensor de nível de radar inteligente 4-20mA para líquidos ligeiramente corrosivos fabricados na China

6Descrição do produto do transmissor de nível de radar de.8 GHz

O transmissor de nível de radar NYRD801 é um instrumento de medição de nível de radar de alta frequência de 6,8 GHz com uma distância máxima de medição de 20 metros.O radar transmite e recebe pulsos de microondas muito curtos com muito pouca energia através do sistema de antenas.Então o tempo de funcionamento pode ser convertido em um sinal de nível através de um componente eletrônicoUm método especial de prolongação do tempo garante medições estáveis e precisas num período de tempo muito curto.

Mesmo se houver falso eco em condições de trabalho complexas, o eco do nível do material pode ser analisado com precisão com a mais recente tecnologia de microprocessador e software de depuração.

6Princípio de funcionamento do transmissor de nível de radar de.8 GHz

Input:

A antena recebe o micro pulso refletido e transmite-o para o circuito eletrónico.O microprocessador processa o sinal e identifica o eco gerado pelo micro pulso na superfície do materialO reconhecimento correto do sinal de eco é completado por software de pulso, e a precisão pode atingir o nível milimétrico.D=C×T/2 ((C é a velocidade da luz)

Uma vez que a distância E do reservatório vazio é conhecida, o nível de material L é: L=E-D.

Output:

É definido inserindo a altura do tanque vazio E (= ponto zero), a altura do tanque completo F (= escala completa) e alguns parâmetros de aplicação.Os parâmetros de aplicação adaptarão automaticamente o instrumento ao ambiente de medição, correspondente a uma potência de 4-20 mA.

6Parâmetros técnicos do transmissor de nível de radar de.8 GHz

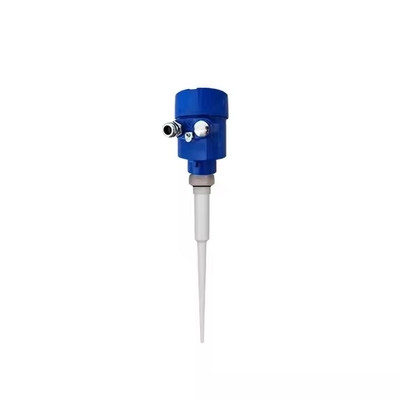

6Transmissor de nível de radar de.8GHz Imagens relacionadas
