| Nome da marca: | NUOYING |
| Número do modelo: | NYRD-SD |
| MOQ: | 1 PC |
| preço: | $258~$850/pc |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | 1000 peças por mês |
Radar de alta frequência de 26 GHz Medidor de nível de água 4-20mA Instrumentos de medição de nível de radar de saída para pós
Medidor de nível de radar de 26 GHzPrincípio de funcionamento
A antena de posicionamento do objeto de radar emite um pulso de microondas estreito que é transmitido para baixo através da antena.é refletido de volta e recebido pelo sistema de antena novamenteO sinal é transmitido para a parte do circuito electrónico e automaticamente convertido em sinal de nível de objeto (porque os pulsos viajam tão rápido,o tempo que leva para uma onda eletromagnética atingir seu alvo e voltar ao receptor é quase instantâneo).
Data de medição: superfície inferior do fio ou superfície de vedação da flange.
Nota: Ao utilizar o transmissor de nível de radar, certifique-se de que oO nível mais elevado não entra na zona cega de medição (área D na figura).
Características de projeto do medidor de nível de radar de 26 GHz
Funções múltiplas, especialmente adequadas para líquidos e pós altamente corrosivos
Parâmetros técnicos do medidor de nível de radar de 26 GHz
| Modelo de produto | NYRD-SD |
|
Aplicação típica |
Pós, líquidos altamente corrosivos, líquidos propensos à cristalização e condensação, etc. |
|
Frequência |
26 GHz |
|
Precisão |
± 3 mm |
|
Distância |
40m |
|
Material de antena |
PTFE (facultativo) |
| Tipo de antena |
Gota de água |
|
Amostragem por eco |
100 vezes/s |
|
Temperatura do processo |
-40~+260°C |
|
Pressão de processo |
-0,1 a 2,0 MPa |
|
Humidade ambiente |
0~90% |
|
Resolução |
1 mm |
|
Conexão de processo |
Fios, flanges, suportes (facultativo) |
|
Interface elétrica |
M20×1. 5, 1⁄2 " NPT |
|
Saída de sinal |
4...20mA/RS485/Modbus... |
|
Potência de abastecimento |
24VDC; 220VAC (facultativo) |
|
Potência |
3W |
|
Grau à prova de explosão |
ExiaIICT6 Ga (facultativo) |
|
Classe de protecção |
IP67 |
Nota: Os produtos podem ser personalizados de acordo com os requisitos específicos dos utilizadores.

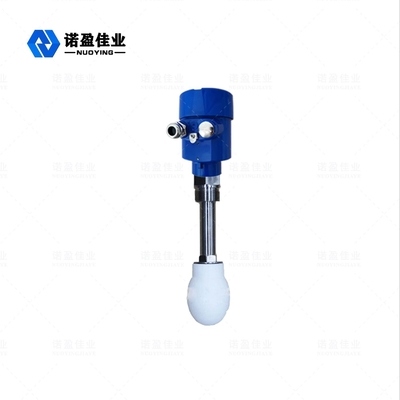

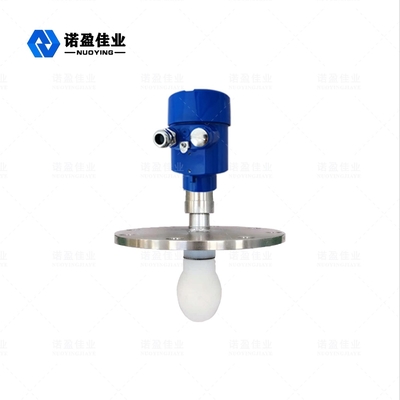

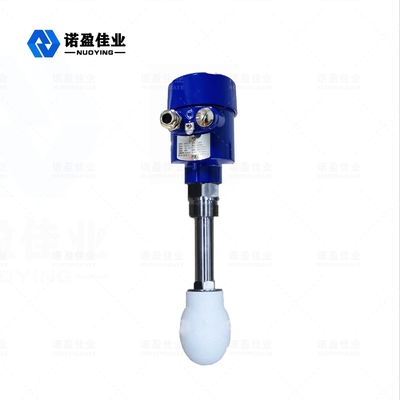

Medidor de nível de radar de 26 GHz relacionado Imagens
