| Nome da marca: | NUOYING |
| Número do modelo: | NYRD806 |
| MOQ: | 1 PC |
| preço: | $178~$820/pc |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | 1000 peças por mês |
Fábrica 26GHz Radar Tipo Corno Transmissor de Nível de Líquido 316L Antenna NYRD806 para Líquidos ligeiramente Corrosivos
Descrição do produto do transmissor de nível de radar 26 GHz
O transmissor de nível de radar NYRD806 é um instrumento de medição de nível de radar de alta frequência de 26 GHz com uma distância máxima de medição de 30 metros.e o novo microprocessador rápido pode realizar análise e processamento de sinal de maior velocidade, de modo a que o instrumento possa ser utilizado para algumas condições de medição complexas.
Princípio de funcionamento do transmissor de nível de radar de 26 GHz
A antena de posicionamento do objeto de radar emite um pulso de microondas estreito que é transmitido para baixo através da antena.é refletido de volta e recebido pelo sistema de antena novamenteO sinal é transmitido para a parte do circuito electrónico e automaticamente convertido em sinal de nível de objeto (porque os pulsos viajam tão rápido,o tempo que leva para uma onda eletromagnética atingir seu alvo e voltar ao receptor é quase instantâneo).
Data de medição: superfície inferior do fio ou superfície de vedação da flange.
Nota: Ao utilizar o transmissor de nível de radar, certifique-se de que oO nível mais elevado não entra na zona cega de medição (área D na figura).
Transmissor de nível de radar de 26 GHz Áreas de aplicação
1Instalações eléctricas: Reservatórios, bombas de silos, vasos de vapor, armazenamento de cinzas, tanques de óleo, etc.
2Campo petrolífero: reservatórios de armazenamento de petróleo bruto, reservatórios de armazenamento de petróleo refinado, reservatórios de sedimentação, reservatórios de esgoto, reservatórios de lama de perfuração, etc.
3Química: torre de destilação de petróleo bruto, silo de matérias-primas, silo intermediário, tanque de reação, tanque de amônia, tanque de armazenamento de asfalto, etc.
4- Metalurgia: silos de matérias-primas, silos de matérias-primas auxiliares, reservatórios de celdas eletrolíticas, etc.
5Recursos hídricos: canais, reservatórios, irrigação de terras agrícolas, monitorização do nível das águas dos rios, alerta de inundações repentinas, inundações urbanas, etc.
6Produtos alimentícios: fábrica de sumos, fábrica de leite, tanque de armazenamento de cervejarias, etc.
Parâmetros técnicos do transmissor de nível de radar NYRD806 de 26 GHz
| Modelo de produto | NYRD806 |
| Aplicação típica |
Resistente à temperatura, resistente à pressão, líquido ligeiramente corrosivo |
| Material de antena | 316L (facultativo) |
| Tipo de antena | Antenna de chifre |
| Faixa de medição | 30m |
| Precisão de medição | ± 3 mm |
| Fornecimento de energia | 24VDC (2 fios, 4 fios) |
| Temperatura média | -40~250°C |
| Conexão de processo | Bracket, flange (facultativo) |
| Pressão de processo | -0,1 a 4,0 MPa |
| Classe de protecção | IP67 |
| Grau à prova de explosão | Exia II CT6 |
| Saída de sinal | 4...20mA/HART/RS485/Modbus... |
| Interface elétrica | M20*1.5, 1⁄2 ′′NPT |
Nota: Os produtos podem ser personalizados de acordo com os requisitos específicos dos utilizadores.

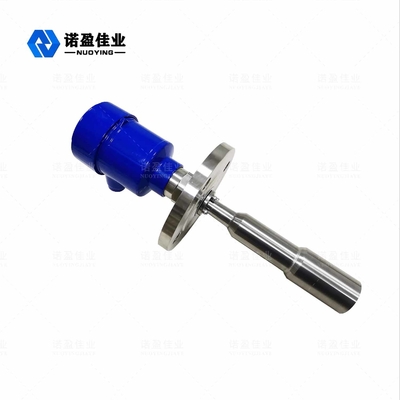

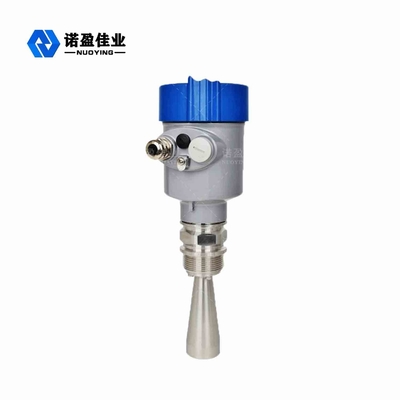

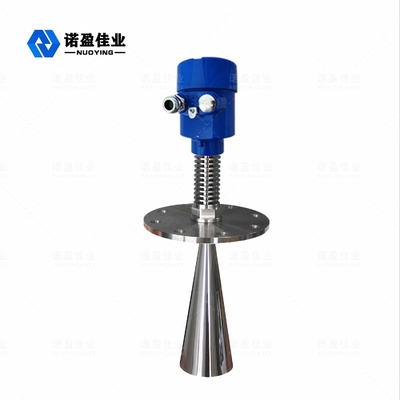

NYRD806 Transmissor de nível de radar de 26 GHz relacionado Imagens
