Detalhes do produto:
|
| modelo do produto: | NYRD803 | Aplicação típica: | Líquido com processo simples, poeira, sólido |
|---|---|---|---|
| Tipo da antena: | tipo do chifre | Material da antena: | PTFE, 304, 316 |
| Amostragem de eco: | 55 vezes/s | Faixa de medição: | 0~30m |
| Temperatura do processo: | -40~+130℃ | Pressão do processo: | -0.1~2.0MPa |

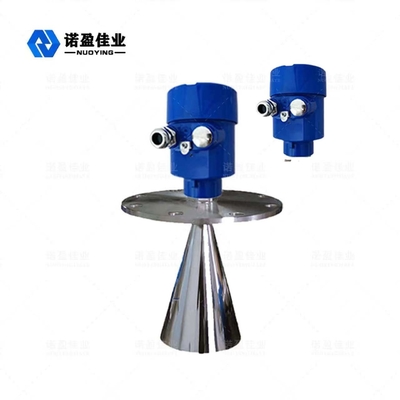

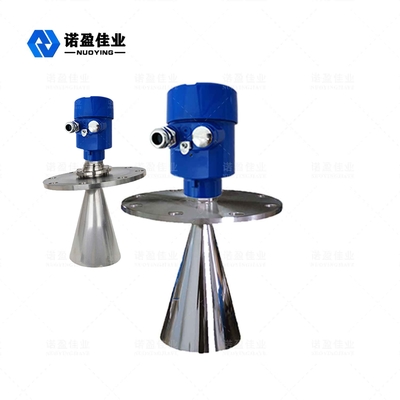

NYRMedidor de Nível de Radar Inteligente D803 6G Alcance de Medição 0-30m
NYRD803Princípio de funcionamento do medidor de nível de radar
Ele transmite e recebe pulsos de micro-ondas extremamente curtos com energia muito baixa através do sistema de antena.As ondas de radar viajam à velocidade da luz.O tempo de execução pode ser convertido em um sinal de nível por meio de componentes eletrônicos.Um método especial de extensão de tempo pode garantir uma medição estável e precisa em um tempo muito curto.
Mesmo se houver eco falso sob condições de trabalho complexas, a mais recente tecnologia de microprocessamento e software de depuração podem analisar com precisão o eco do nível.
NYRD803Parâmetros técnicos do medidor de nível de radar
|
Aplicação típica |
Líquido com processo simples (constante dielétrica>1,8, tipo tubo de onda guiada com agitação) |
| Poeira (poeira forte pode ser equipada com purga ou tampa contra poeira) | |
| Sólido (meio como pequenas partículas, pequenas pedras, areia, etc.) | |
| Modelos de produtos | NYRD803 |
| Tipo de antena | tipo de chifre |
| Material da Antena | PTFE, 304, 316 |
| Amostragem de eco | 55 vezes/s |
| Faixa de medição | 0~30m |
| Precisão de Medição | 0,05%~0,1%F.S |
| Fonte de energia | 24VCC (dois fios, quatro fios), 220VCA |
| Saída de sinal | 4...20mA/HART/RS485/Modbus... |
| Temperatura do processo | -40~+130℃ |
| Pressão do Processo | -0,1~2,0MPa |
| Conexão de processo | Rosca, suporte, flange (opcional) |
| Interface Elétrica | M20 × 1,5, ½ "NPT |
| Grau de proteção | IP65, IP67, IP68 (opcional) |
| Grau à Prova de Explosão | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (consulte o certificado para obter detalhes) |
Nota: Os produtos podem ser personalizados e projetados de acordo com os requisitos específicos dos usuários!
NYRD803Recursos de design do medidor de nível de radar
◎ O medidor de nível de radar inteligente adota tecnologia avançada de processamento de micro-ondas e tecnologia exclusiva de processamento de eco Echo Discovery, e o produto pode ser aplicado a várias condições de trabalho complexas.
◎ A função "aprendizagem de eco falso" permite que o instrumento identifique com precisão o eco real sob várias condições de eco falso, de modo a obter resultados de medição precisos.
◎ Vários modos de conexão de processo e tipos de componentes de detecção podem ser personalizados e projetados de acordo com os requisitos do cliente.
◎ Adota o modo de trabalho de pulso, com potência de emissão extremamente baixa, e pode ser instalado em vários recipientes metálicos e não metálicos, sem prejudicar o corpo humano e o meio ambiente.
