Detalhes do produto:
|
| Faixa de medição: | 0~20m | Aplicações Típicas: | Mexendo, fácil de condensar, grande vapor |
|---|---|---|---|
| Material da antena: | PTFE | Modelo do produto: | NYRD-PB |
| Tipo de antena: | tipo de placa plana | Precisão de Medição: | 0,05%~0,1% F. S |
| Fonte de energia: | 24VCC (dois fios, quatro fios), 220VCA | Pressão do processo: | - 0,1~4,0MPa |

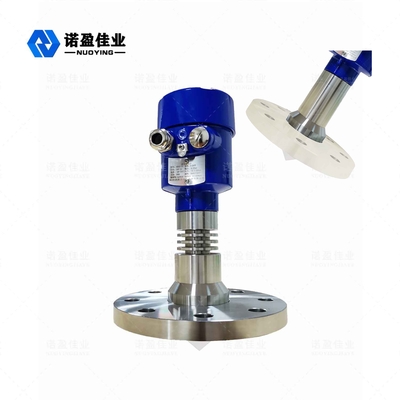

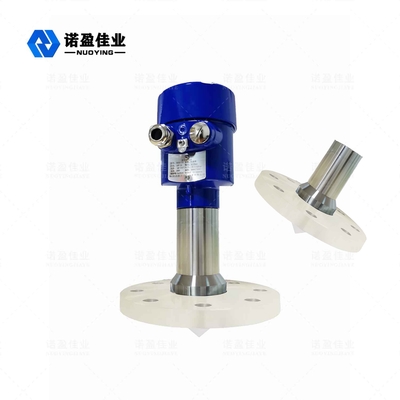

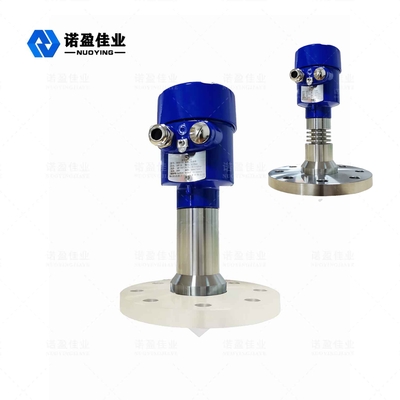

NYRD-PB 26G Antena plana PTFE Faixa de medição 0-40m Tipo plano
Princípio de Funcionamento do Radar 26G NYRD-PB
A antena horizontal do radar emite pulsos de microondas estreitos, que são transmitidos para baixo através da antena.Quando a onda de pulso toca a superfície do meio em teste, ela é refletida de volta e recebida novamente pelo sistema de antena.Este sinal é transmitido para a seção do circuito eletrônico e automaticamente convertido em um sinal horizontal (devido à velocidade de propagação extremamente rápida do pulso, o tempo necessário para a onda eletromagnética atingir o alvo e retornar ao receptor após a reflexão é quase instantâneo) .
Parâmetros Técnicos do Radar 26G NYRD-PB
|
Aplicações Típicas |
Mexendo, fácil de condensar, grande vapor |
|
Modelo do produto |
NYRD-PB |
| Tipo de antena | tipo de placa plana |
| Material da Antena | PTFE, 304 |
| Faixa de medição | 0~20m |
| Precisão de Medição | 0,05%~0,1% F.S |
| Fonte de energia | 24VCC (dois fios, quatro fios), 220VCA |
| Saída de sinal | 4... 20mA/HART/RS485/Modbus |
| Temperatura do processo | - 40~+1200 ℃ |
| Pressão do Processo | - 0,1~4,0MPa |
| Conexão de processo | rosca, flange (opcional) |
| Interface Elétrica | M20 × 1,5, 1/2" NPT |
| Grau de proteção | IP67, IP68 (opcional) |
| Grau à Prova de Explosão | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (consulte o certificado para obter detalhes) |
Observação: Os produtos personalizados podem ser projetados de acordo com os requisitos específicos dos usuários!
Recursos de design do radar 26G NYRD-PB
Tamanho de antena pequeno para fácil instalação;sem contato com radar, sem desgaste e contaminação
Praticamente sem corrosão e bolhas;não é afetado por mudanças na densidade média, temperatura e pressão
O ambiente de poeira pesada tem pouco efeito na operação do medidor de nível HF.
Quanto menor o comprimento de onda, melhor a reflexão em uma superfície sólida inclinada.
Pequeno ângulo rápido e energia concentrada não apenas melhoram a capacidade de retorno, mas também ajudam a evitar interferências.
Área cega de medição pequena, bons resultados podem ser obtidos ao medir tanques pequenos.
Mesmo com flutuações, alta relação sinal-ruído pode alcançar melhores resultados.
A alta frequência é a melhor escolha para medir sólidos e ambientes com baixa constante dielétrica.
