Detalhes do produto:
|
| Faixa de medição: | 0~40m | Material da antena: | PTFE 304 |
|---|---|---|---|
| Tipo da antena: | Tipo de Rod | Precisão de Medição: | 0,05%~0,1% F. S |
| Aplicações Típicas: | Agitação, cristalização, líquido de condensação | Temperatura do processo: | - 40~+260 ℃ |
| Conexão de processo: | rosca, suporte, flange, braçadeira sanitária (opcional) | Grau de proteção: | IP67 (opcional) |

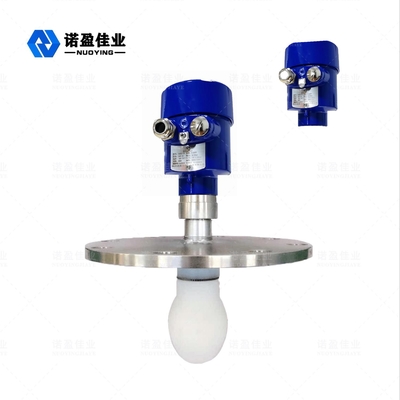

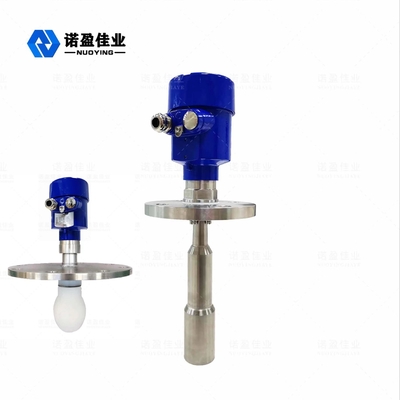

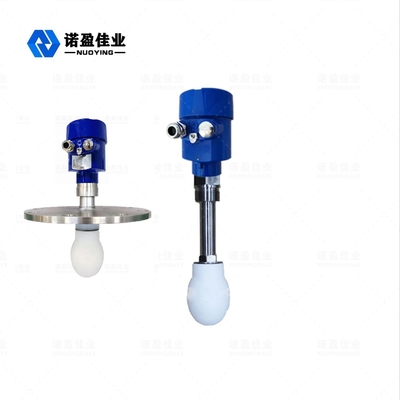

NYRD-SD 26G Antena de Gotas PTFE Carcaça de Fundição de Alumínio Alcance 0-40m
Princípio de Funcionamento do Radar 26G NYRD-SD
A antena horizontal do radar emite pulsos de microondas estreitos, que são transmitidos para baixo através da antena.Quando a onda de pulso toca a superfície do meio em teste, ela é refletida de volta e recebida novamente pelo sistema de antena.Este sinal é transmitido para a seção do circuito eletrônico e automaticamente convertido em um sinal horizontal (devido à velocidade de propagação extremamente rápida do pulso, o tempo necessário para a onda eletromagnética atingir o alvo e retornar ao receptor após a reflexão é quase instantâneo) .
Parâmetros técnicos do radar 26G NYRD-SD
|
Aplicações Típicas |
Agitação, cristalização, líquido de condensação |
|
Modelo do produto |
NYRD-SD |
|
Tipo de antena |
tipo de haste, tipo de gota de água |
| Material da Antena | PTFE, 304 |
| Faixa de medição | 0~40m |
| Precisão de Medição | 0,05%~0,1% F.S |
| Fonte de energia | 24VCC (dois fios, quatro fios), 220VCA |
| Saída de sinal | 4... 20mA/HART/RS485/Modbus |
| Temperatura do processo | - 40~+1200 ℃ |
| Pressão do Processo | - 0,1~4,0MPa |
| Conexão de processo | rosca, suporte, flange (opcional) |
| Interface Elétrica | M20 × 1,5, 1/2" NPT |
| Grau de proteção | IP65, IP67, IP68 (opcional) |
| Grau à Prova de Explosão | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (consulte o certificado para obter detalhes) |
Observação: Os produtos personalizados podem ser projetados de acordo com os requisitos específicos dos usuários!
Recursos de design do radar 26G NYRD-SD
Tamanho da antena pequeno, fácil de instalar;Sem contato com radar, desgaste e poluição.
Quase sem corrosão e bolhas;Não é afetado por mudanças na densidade média, temperatura e pressão.
O ambiente de poeira pesada tem pouca influência na operação do medidor de nível de líquido de alta frequência.
Quanto menor o comprimento de onda, melhor a reflexão na superfície sólida inclinada.
O ângulo rápido é pequeno e a energia é concentrada, o que não apenas aumenta a capacidade de eco, mas também ajuda a evitar interferências.
A área cega de medição é pequena e bons resultados são obtidos ao medir tanques pequenos.
Mesmo com flutuações, a alta relação sinal-ruído pode alcançar um melhor desempenho.
A alta frequência é a melhor escolha para medir ambientes sólidos e de baixa constante dielétrica.
