| Nome da marca: | NUOYINGJIAYE |
| Número do modelo: | NYRD86 |
| MOQ: | 1 peça |
| preço: | $638.58 /pcs |
| Condições de pagamento: | T/T, D/A, D/P, L/C, Western Union |
| Capacidade de abastecimento: | 1000 peças/por mês |

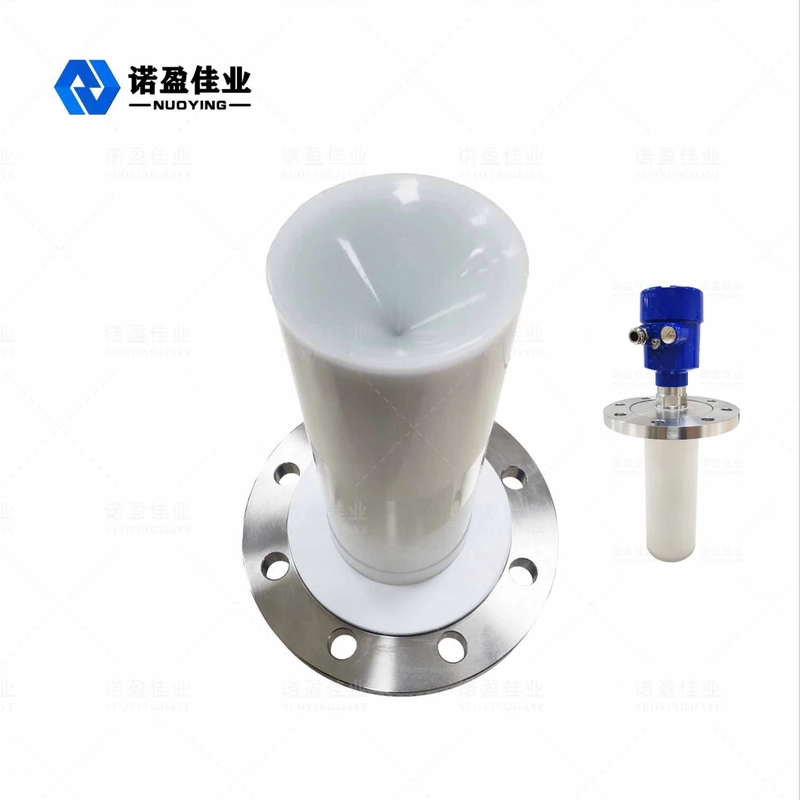

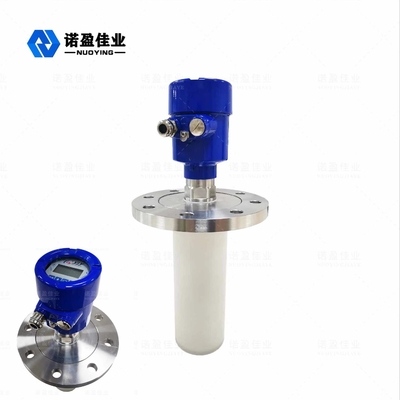

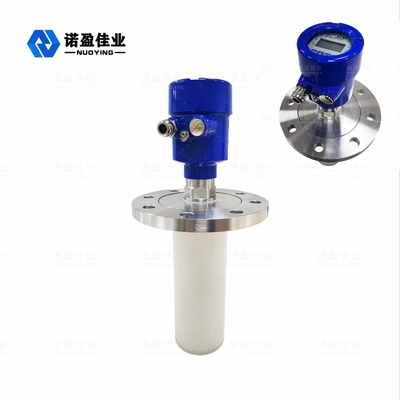

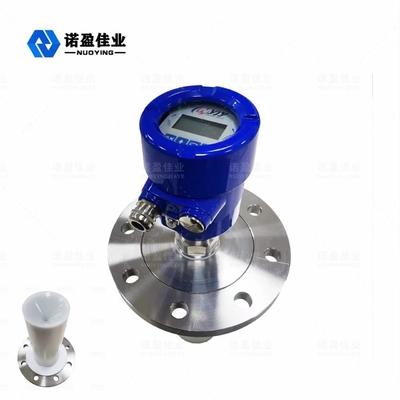

Transmissor de nível de radar 26G de alta frequência para medições rápidas e precisas
Princípio de funcionamento do medidor de nível de radar 26G
A antena horizontal do radar emite um pulso de microondas estreito que é transmitido para baixo através da antena.O pulso é refletido de volta para o sistema de antena em contacto com a superfície do ambiente a medir, e o sinal é automaticamente convertido num sinal de nível para transmissão para o departamento de electrónica (devido à propagação extremamente rápida do pulso,O tempo para a onda eletromagnética atingir o alvo e retornar ao receptor através da reflexão é quase instantâneo).
Parâmetros técnicos do medidor de nível de radar 26G
|
Aplicações típicas |
Corrosão forte, condensado líquido |
|
Modelo de produto |
NYRD86 |
|
Tipo de antena |
Tipo de corno, tipo de superfície polida |
| Material da antena | PTFE, 304, PFA |
| Faixa de medição | 10 metros, 20 metros, |
| Precisão de medição | 00,05% a 0,1% F. S. |
| Fornecimento de energia | 24VDC (dois fios, quatro fios), 220VAC |
| Saída de sinal | 4... 20mA/HART/RS485/Modbus |
| Temperatura do processo | - 40 ~ + 1200 °C |
| Pressão do processo | - 0,1 a 4,0 MPa |
| Conexão do processo | Fio, flange (facultativo) |
| Interface elétrica | M20×1.5, 1/2"NPT |
| Grau de protecção | IP65, IP67, IP68 (facultativo) |
| Grau à prova de explosão | Exia II CT6 Ga, Exd II CT6 Gb (ver certificado para mais pormenores) |
Observação: Os produtos personalizados podem ser concebidos de acordo com os requisitos específicos dos utilizadores!
Características de projeto do medidor de nível de radar 26G
Dimensão pequena da antena, fácil de instalar; radar sem contacto, sem desgaste, sem poluição.
Quase livre de corrosão e espuma; não é afectado pela alteração da densidade do meio, temperatura e pressão.
O ambiente de poeira severa tem pouco impacto no funcionamento do medidor de nível de alta frequência.
Comprimento de onda mais curto, melhor reflexão para superfícies sólidas inclinadas.
O ângulo do feixe é pequeno e a energia é concentrada, o que não só aumenta a capacidade de eco, mas também ajuda a evitar interferências.
A área cega de medição é menor e serão obtidos bons resultados para medições de pequenos tanques.
Uma elevada relação sinal/ruído, mesmo no caso de flutuações, também pode obter um melhor desempenho.
A alta frequência é a melhor escolha para medir o meio sólido e o meio com baixa constante dielétrica.
