Detalhes do produto:
|
| Aplicação típica: | líquido com alta temperatura, pressão | Modelo do produto: | NYRD705 |
|---|---|---|---|
| Amostra do eco: | 55times/s | Temperatura do processo: | -40~ +500°C |
| Relação elétrica: | M 20×1.5, ½ “NPT | Pressão do processo: | (- 0.1~4.0) MPa |
| Categoria à prova de explosões: | ExiaIICT6Ga (veja certificados) | Formulário da antena: | único cabo, única haste (opcional) |
| Realçar: | Transmissor de nível de radar inteligente de cabo único,medidor de nível de radar líquido de onda guiada |
||

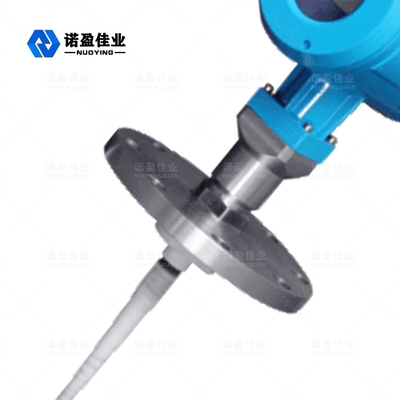

Transmissor de nível de radar de onda guiada inteligente para líquido de alta temperatura
Princípio de funcionamento de Transmissor de nível de radar de onda guiada inteligente para líquido de alta temperatura
Quando o medidor de nível de radar de onda guiada transmite pulsos eletromagnéticos, quando passa pela parte superior do cabo de onda guiada, gera um eco falso porque está próximo à extremidade de transmissão, e a interferência pode ser eliminada filtrando o eco falso.Quando o pulso eletromagnético se propaga pelo guia de ondas, quando o sinal atinge a superfície do meio medido, parte do eco será refletida e uma mudança de passo será gerada na curva de eco.Outra parte do sinal continuará a se propagar para baixo até que a perda seja continuamente transmitida.O medidor de nível de líquido detecta a diferença de tempo entre o eco de nível de líquido e o eco de emissão superior.De acordo com essa diferença de tempo, o processador de sinal inteligente pode calcular a altura do nível do líquido.
Características de projeto deTransmissor de nível de radar de onda guiada inteligente para líquido de alta temperatura
◎O medidor de nível de objeto de radar de onda guiada tenta tecnologia avançada de processamento de microondas e tecnologia exclusiva de processamento Echo Discovery Echo, medição de contato, medição altamente precisa, medição mais precisa.Além disso, o radar de onda guiada não é afetado pelo ambiente externo, como temperatura média e adesão.
◎O medidor de nível de objeto de radar de onda guiada série 70-X é adequado para condições de trabalho e aplicações complicadas e versáteis devido aos modos de conexão versprocess e tipos de módulo de detecção.Por exemplo: alta temperatura, alta pressão e baixa constante dielétrica.
◎Moderador de trabalho de pulso, potência de baixa emissão, pode ser instalado em uma grande variedade de recipientes corrosivos, não metálicos e não aço inoxidável, sem aspereza para o corpo humano e os arredores.
Parâmetro técnico deTransmissor de nível de radar de onda guiada inteligente para líquido de alta temperatura
| Aplicação típica | Líquido (adesão, alta temperatura e alta pressão, Bobina de aquecimento embutido, escada, placa flutuante) |
| Poeira (cinzas volantes, pó de calcário) | |
| Sólido (pequenas partículas, grãos, cascalho, areia) | |
| Modelo do produto | NYRD701 |
| Forma de antena | Tipo de cabo, tipo de haste, tipo de cabo duplo, tipo de haste dupla, tipo de tubo guia de onda |
| Material da antena | 304, 316 |
| Amostragem de eco | 55 vezes /s |
| Faixa de medição | 6m, 30m |
| Precisão da medição | 0,05% ~ 0,1% FS |
| Fonte de energia | 24VDC (dois fios, quatro fios), 220VAC |
| Saída de sinal | 4... 20mA/HART/RS485/Modbus... |
| Temperatura do processo | -40~ +130°C, -40~ +250°C,-40~ +500°C |
| Pressão do processo | -0,1~2,0MPa,-0,1~4,0MPa |
| Conexão do processo | Rosca, suporte, flange, braçadeira (opcional) |
| Interface elétrica | M20×1,5, ½" NPT |
| Grau de proteção | IP 65, IP 67, IP 68 |
| Grau à prova de explosão | ExiaIICT6Ga, ExdIICT6Gb (consulte o certificado para obter detalhes) |
※Nota: O produto pode ser personalizado de acordo com os requisitos específicos dos usuários.
