Detalhes do produto:
|
| Aplicação típica: | líquido na corrosão forte | Relação elétrica: | M 20×1.5 |
|---|---|---|---|
| Modelo do produto: | NYRD701 | Formulário da antena: | Tipo de cabo, tipo da haste (opcional) |
| Material da antena: | PTFE, 304 (opcionais) | Amostra do eco: | 55times /s |
| Precisão da medida da escala de medição: | 30m / 0,05% ~ 0,1% F.S | Fonte de energia: | 24VDC, 220VAC |
| Realçar: | Medidor de nível de radar líquido de corrosão,transmissor de nível de radar IP68,medidor de nível de radar tipo haste |
||

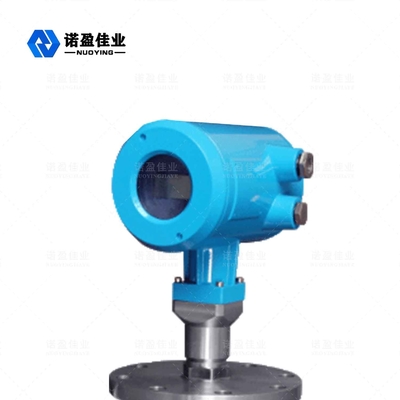

Medidor de nível de radar de onda guiada de 4,0 MPa para líquido de corrosão forte IP68
Princípio de funcionamento deMedidor de nível de radar de onda guiada de 4,0 MPa para líquido de corrosão forte IP68
O medidor de nível de radar de onda guiada é um tipo de medidor de nível de micro-ondas, que é uma aplicação da tecnologia de posicionamento de micro-ondas (radar).Ele transmite ondas de energia através de um dispositivo que pode emitir ondas de energia (geralmente sinais de pulso).As ondas de energia são transmitidas no guia de ondas e as ondas de energia são refletidas ao encontrar obstáculos.As ondas de energia refletidas são transmitidas pelo guia de ondas para o dispositivo receptor e, em seguida, o dispositivo receptor recebe os sinais refletidos.De acordo com a diferença de tempo do processo de movimento da onda de energia, a mudança do nível do objeto é determinada.Os sinais de microondas são processados por dispositivos eletrônicos e finalmente convertidos em sinais elétricos associados ao nível do objeto.
Características de designdoMedidor de nível de radar de onda guiada de 4,0 MPa para líquido de corrosão forte IP68
◎O medidor de nível de objeto de radar de onda guiada adota tecnologia avançada de processamento de microondas e tecnologia exclusiva de processamento Echo Discovery Echo, medição de contato, alta precisão de medição, medição mais precisa.Ao mesmo tempo, o radar de onda guiada não é afetado pelo ambiente externo, como temperatura média e adesão.
◎O medidor de nível de objeto de radar de onda guiada série 70X é adequado para várias condições de trabalho e aplicações complexas devido aos vários modos de conexão de processo e tipos de módulo de detecção.Tais como: alta temperatura, alta pressão e baixo meio constante dielétrico.
◎Modo de trabalho por pulso, baixo poder de emissão, pode ser instalado em uma variedade de recipientes metálicos e não metálicos, sem danos ao corpo humano e ao meio ambiente.
Parâmetro técnico doMedidor de nível de radar de onda guiada de 4,0 MPa para líquido de corrosão forte IP68
| Aplicação típica | Líquido (forte corrosão, baixa constante dielétrica, adesão, alta temperatura e alta pressão, bobina de aquecimento embutida, escada, placa flutuante e outras ocasiões complexas) |
| Poeira (cinzas volantes, pó de calcário, pó de cimento, concreto e outros meios) | |
| Sólido (pequenas partículas, grãos, cascalho, areia e outros meios) | |
| Modelo do produto | NYRD701,NYRD702,NYRD703,NYRD704,NYRD705 |
| Forma de antena | Tipo de cabo, tipo de haste, tipo de cabo duplo, tipo de haste dupla, tipo de tubo guia de onda |
| Material da antena | PTFE, 304, 316 |
| Amostragem de eco | 55 vezes /s |
| Faixa de medição | 6m, 30m |
| Precisão da medição | 0,05% ~ 0,1% FS |
| Fonte de energia | 24VDC (dois fios, quatro fios), 220VAC |
| Saída de sinal | 4... 20mA/HART/RS485/Modbus... |
| Temperatura do processo | -40~ +130°C, -40~ +250°C,-40~ +500°C |
| Pressão do processo | -0,1~2,0MPa,-0,1~4,0MPa |
| Conexão do processo | Rosca, suporte, flange, braçadeira (opcional) |
| Interface elétrica | M20×1,5, ½" NPT |
| Grau de proteção | IP 65, IP 67, IP 68 (opcional) |
| Grau à prova de explosão | ExiaIICT6Ga, ExdIICT6Gb (consulte o certificado para obter detalhes) |
※Nota: O produto pode ser personalizado de acordo com os requisitos específicos dos usuários.
