Detalhes do produto:
|
Aplicação típica: | - líquido | Tipo da ponta de prova: | P TFE |
---|---|---|---|
Fonte de energia: | 220VAC | temperatura média: | -184 ~+ 260℃ |
Pressão do processo: | -0.1~1.0 M Pa | enlace do procedimento: | Flange |
níveis de proteção: | IP 6 6 | saída do sinal: | 4… 20 miliampères |
Realçar: | Medidor de nível de capacitância PTFE,Medidor de nível de capacitância de RF,Transmissor de sensor de pressão de 220VAC |

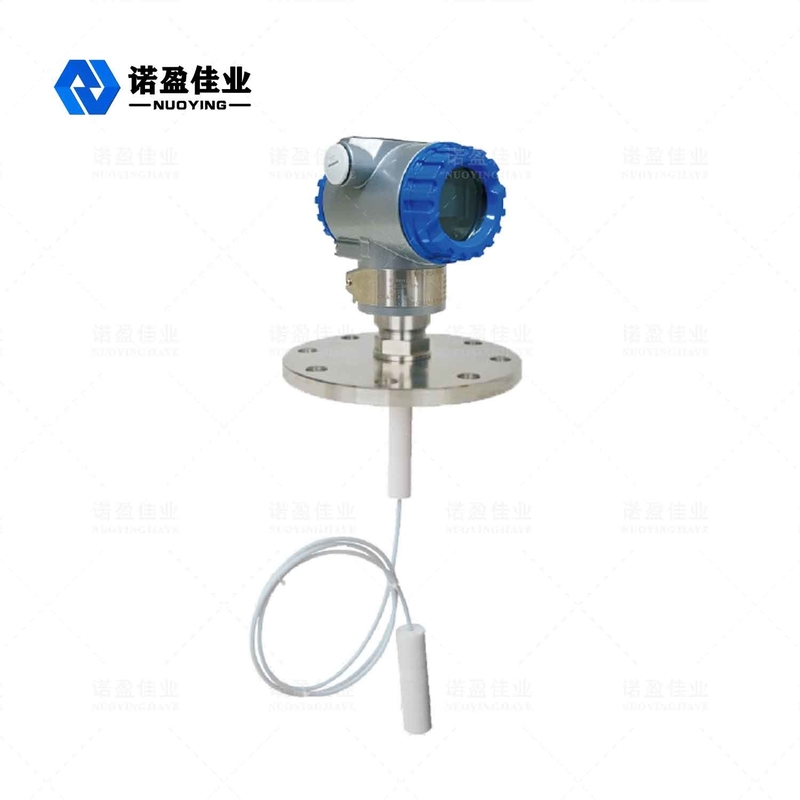

Calibre nivelado da capacidade alta do RF da confiança
O princípio de trabalho de calibre nivelado da capacidade alta do RF da confiança
Pode ser usado para o líquido crossive, o princípio é que, aplicou uma radiofrequência para sondar para determinar o impacto do cerco. Quando o ar (a constante de dielétrico é 1,0) estiver substituído por todo o outro material (constante dielétrica > 1,0), a mudança do valor da capacidade causa a mudança da impedância. Este efeito é medido pelo circuito e comparado então com a referência estabelecida pelo ajuste da sensibilidade (circuito).
Características de projeto do calibre nivelado da capacidade alta do RF da confiança
◎o conversor modular é integrado com o sensor, sem as peças moventes, a confiança alta e a capacidade antiparasitária forte
◎mais extensamente aplicável, com formulários múltiplos da ponta de prova, formulários múltiplos da conexão do processo, e materiais de fabricação múltiplos, que podem ser personalizados;
◎a instalação, a eliminação de erros e a manutenção são extremamente convenientes
Parâmetros técnicos do calibre nivelado da capacidade do RF para o líquido corrosivo com escala de medição 20m
Aplicação típica | Líquido líquido, corrosivo, etc. |
modelo do produto | NYDR-3051 |
Formulário da antena | Cabo, Rod |
Material da antena | PTFE, 304.316 |
escala de medição | 6m, 20m |
Fonte de alimentação | 24VDC |
saída do sinal | 4… 20mA/HART/RS485/Modbus… |
Temperatura do processo | -40~+130℃, - 184~+260℃ |
Resistência da temperatura do circuito | -40~+80℃ |
Pressão do processo | -0.1~1.6MPa |
Conexão do processo | linha de parafuso, flange (selecionável) |
tempo de atraso | 0-30s continuamente ajustável |
Proteção da perda de poder | Modo alto de /low, campo ajustável |
Relação elétrica | M20*1.5, ″ NPT DO ½ |
níveis de proteção | IP65, IP67, IP68 |
Categoria à prova de explosões | Exia II CT6 GA, Exd II CT6 Gb (veja o certificado para detalhes) |
Nota do ※: O produto pode ser personalizado de acordo com as exigências específicas dos usuários.
