Detalhes do produto:
|
Aplicação típica: | Líquido | Tipo da ponta de prova: | PTFE |
---|---|---|---|
Fonte de energia: | 24 VCC | temperatura média: | -184~+ 260℃ |
Pressão do processo: | -0.1~1.0 MPa | enlace do procedimento: | Fio |
níveis de proteção: | IP 66 | saída do sinal: | 4… 20mA |
Realçar: | Medidor de Nível de Capacitância de Pressão,Medidor de Nível de Capacitância de RF 20m,Transmissor de Sensor de Pressão de Líquido Corrosivo |

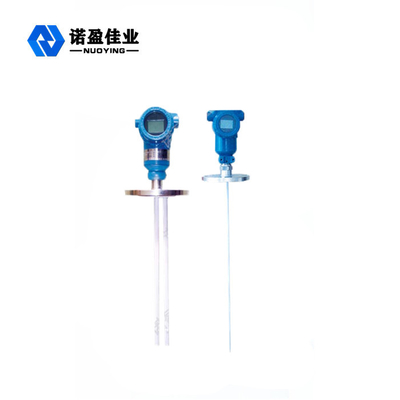

Calibre nivelado da capacidade do RF para o líquido corrosivo com escala de medição 20m
O princípio de trabalho de calibre nivelado da capacidade do RF para o líquido corrosivo com escala de medição 20m
Uma radiofrequência é aplicada à ponta de prova e os efeitos do ambiente circunvizinho são determinados com a análise contínua. Porque todos os materiais têm uma constante dielétrica e sua condutibilidade é diferente daquela do ar, a impedância total das mudanças da ponta de prova devido a um offset pequeno da capacidade em que entrar o contato com o material. Porque a ponta de prova energizada e o formulário de parede da embarcação as duas placas do capacitor, do isolador da ponta de prova e do ar circunvizinho se transformam o material dielétrico, e quando o ar (constante de dielétrico 1,0) estiver substituído por todo o outro material (constant> 1,0 do dielétrico), a mudança no valor da capacidade causa uma mudança na impedância. Este efeito é medido pelo circuito e comparado à referência uma referência estabelecida pelo ajuste da sensibilidade (circuito).
Características de projeto do calibre nivelado da capacidade do RF para o líquido corrosivo com escala de medição 20m
◎o conversor modular é integrado com o sensor, sem as peças moventes, a confiança alta e a capacidade antiparasitária forte
◎mais extensamente aplicável, com formulários múltiplos da ponta de prova, formulários múltiplos da conexão do processo, e materiais de fabricação múltiplos, que podem ser personalizados;
◎a instalação, a eliminação de erros e a manutenção são extremamente convenientes
Parâmetros técnicos do calibre nivelado da capacidade do RF para o líquido corrosivo com escala de medição 20m
Aplicação típica | Líquido líquido, corrosivo, etc. |
modelo do produto | NYDR-3051 |
Formulário da antena | Cabo, Rod |
Material da antena | PTFE, 304.316 |
escala de medição | 6m, 20m |
Fonte de alimentação | 24VDC |
saída do sinal | 4… 20mA/HART/RS485/Modbus… |
Temperatura do processo | -40~+130℃, - 184~+260℃ |
Resistência da temperatura do circuito | -40~+80℃ |
Pressão do processo | -0.1~1.6MPa |
Conexão do processo | linha de parafuso, flange (selecionável) |
tempo de atraso | 0-30s continuamente ajustável |
Proteção da perda de poder | Modo alto de /low, campo ajustável |
Relação elétrica | M20*1.5, ″ NPT DO ½ |
níveis de proteção | IP65, IP67, IP68 |
Categoria à prova de explosões | Exia II CT6 GA, Exd II CT6 Gb (veja o certificado para detalhes) |
Nota do ※: O produto pode ser personalizado de acordo com as exigências específicas dos usuários.
