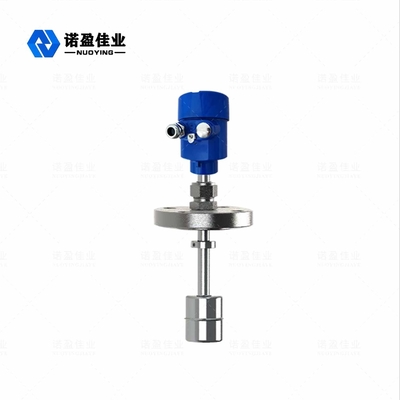

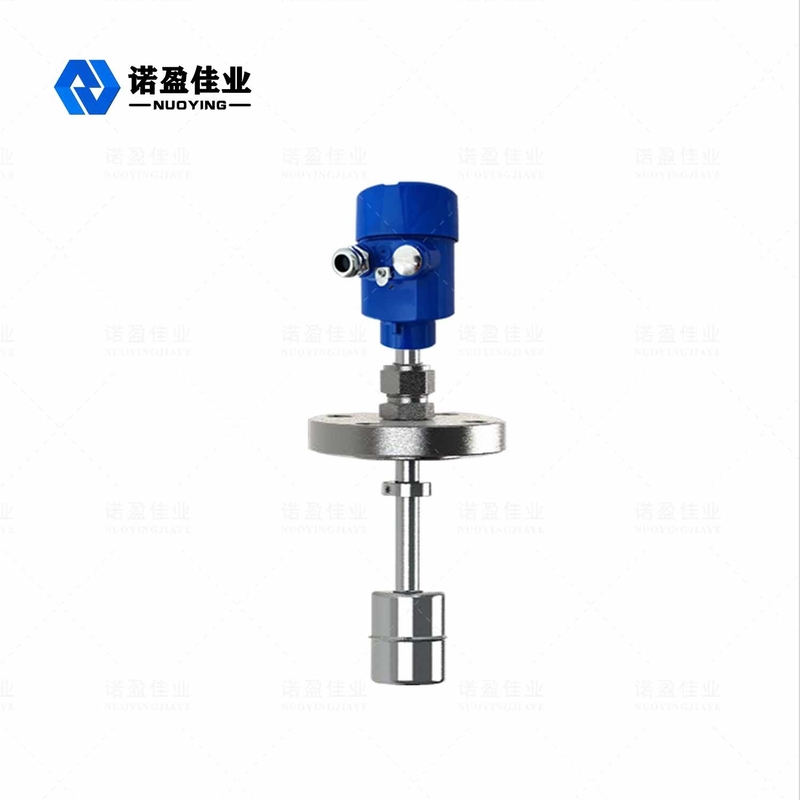

Medidor nivelado do flutuador magnético líquido da medida NYCFQ-UL conectado com a flange

Medidor nivelado do flutuador magnético líquido da medida NYCFQ-UL conectado com a flange

Nome da marca: NUOYINGJIAYE
Número do modelo: NYCFQ-UL
MOQ: 1 PCS
preço: $120 to $700 /pcs
Condições de pagamento: T/T
Capacidade de abastecimento: mês de 1000 PCes pre
Informações pormenorizadas
Lugar de origem:
Xi'an, Shaanxi, China
Certificação:
CE
Aplicação típica:
medida nivelada líquida
Escala de medição:
50~5000mm
Precisão de medição:
±1%FS
Exposição de estado:
LCD (OPTINAL)
Conexão do processo:
flange, suporte (opcional)
Densidade média:
≤0.8Pa.s; 3Pa.s
Categoria à prova de explosões:
Exia II CT6
Pressão do processo:
-0.1~2.0MPa
Detalhes da embalagem:
Caixa, 60cm×30cm×30cm
Habilidade da fonte:
mês de 1000 PCes pre
Descrição do produto

Medidor nivelado do flutuador magnético líquido da medida NYCFQ-UL conectado com a flange





Princípio de funcionamento nivelado do medidor do flutuador magnético de NYCFQ-UL



Quando o sensor está funcionando, a peça do circuito excitará um pulso atual no fio do medidor de ondas e a propagação atual ao longo do fio do medidor de ondas gerará um campo eletromagnético do pulso em torno do fio do medidor de ondas. Um flutuador é fornecido fora da haste de medição do sensor que pode se mover para cima e para baixo apenas a haste de medição com a mudança do nível líquido. Dentro do flutuador é um grupo de anéis magnéticos permanentes quando o campo magnético atual pulsado encontra o campo de anel magnético gerado pelo flutuador o campo magnético em torno das mudanças do flutuador de modo que o fio de guia da onda feito do material magnetostritor gerencia um pulso de torção na posição de flutuador. qual é transmitido para trás ao longo do fio em uma velocidade fixa e detectado pelo detector. Medindo a diferença de tempo entre o pulso atual e a torsão acene a posição do flutuador a saber que a posição do nível líquido pode precisamente ser determinada.



Do medidor nivelado magnético do flutuador de NYCFQ-UL parâmetros técnicos



Aplicação típica Medida nivelada líquida
Escala de medição 50~5000mm
Precisão de medição ±1%FS
Fonte de alimentação 24VDC (15-35V)
Saída do sinal 4… 20mA/HART/RS485/Modbus…
Temperatura do processo -40~+130℃
Pressão do processo -0.1~2.0MPa
Densidade média ³ de 500~2000kg/m
Densidade média ≤0.8Pa.s; 3Pa.s
Conexão do processo flange, suporte (opcional)
Exposição de estado LCD (OPTINAL)
Nível da proteção IP65
Categoria à prova de explosões Exia II CT6



Característica de projeto nivelada do medidor do flutuador magnético de NYCFQ-UL



1. Operação simples da estrutura, a resistente e a segura, a estável.

2. A exposição indica o nível líquido no vermelho, que é intuitivo, atraente e fácil de ler.

3. Os vários formulários da instalação e os formulários da conexão podem ser selecionados.

4. Grande escala de medição, nenhuma área cega no processo inteiro de medida.

5. Medida contínua de vários líquidos assim como de níveis médios de alta temperatura, de alta pressão, corrosivos e inflamáveis e explosivos.
