Detalhes do produto:
|
| Médio: | gás corrosivo, limpo, seco | Variar: | 300-3000SLPM |
|---|---|---|---|
| Precisão: | ±1%of completo | Tempo de resposta: | melhor do que 3s |
| Pré-aquecendo o tempo: | <15min | Condições da calibração: | 0℃&101325Pa |
| Temperatura de operação: | 5 a 55℃ | Pressão de funcionamento de Maxmium: | 3 MPaG |
| Realçar: | Medidor de fluxo de massa de gás digital 300 SLPM,medidor de fluxo de massa NY-M030 |
||

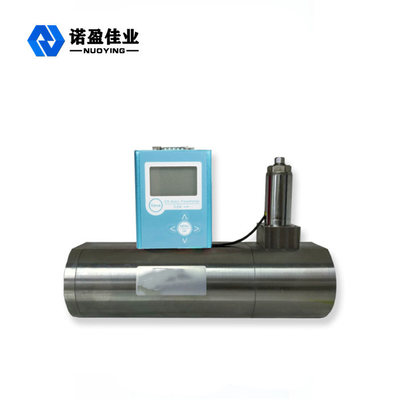

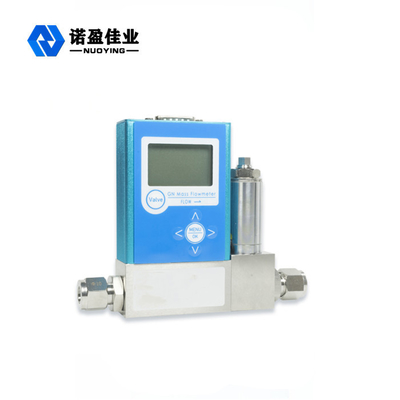

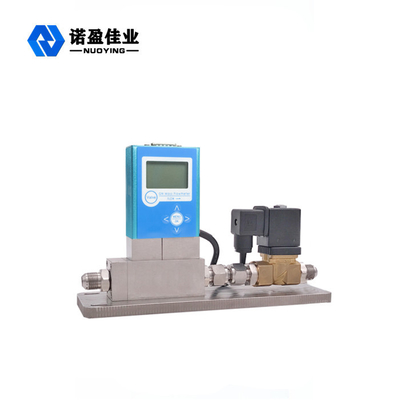

Controlador digital de fluxo de massa da série NY-M030 ±1％de gás corrosivo, limpo e seco em escala real
Descrição
NY-M030 série digital display grande fluxo de fluxo de massa de gás
controlador é composto de sensor de fluxo de massa, elemento térmico,
controlador de fluxo de massa regulando válvula e circuito amplificador.ele usa
o fluxo de fluido para transferir calor para alterar a condução de calor
efeito de distribuição da medição da distribuição de temperatura capilar.
O princípio é usar o princípio da diferença de temperatura
calorimetria antes e depois da transferência capilar de calor para medir a
fluxo de massa do gás, amplifique o sinal de fluxo medido pelo
sensor e, em seguida, compare-o com a tensão definida e use o
diferença obtida para dirigir.Controle a válvula reguladora e o
controle de malha fechada do fluxo através do canal para torná-lo
igual ao fluxo definido.
Características
● Usando o princípio térmico, o fluxo de massa de gás não é afetado por mudanças na temperatura e pressão ambiente.
● Princípio de derivação tubular, fácil de mudar de faixa e fácil de instalar.
● Um bom conjunto de sensores reduz a sensibilidade das mudanças de temperatura externa.
● A faixa de medição e controle é grande, a escala máxima máxima pode chegar a 3000ln/min
● Tempo de aquecimento curto, pequeno desvio de zero, alta precisão de medição e controle, adequado para medição e controle de microfluxo.
● Pode se comunicar com o instrumento através do instrumento secundário ou PLC, e a operação é simples.
● Alta precisão: melhor que 1%
● Ampla faixa mensurável: 2 ~ 100%
● Tempo de resposta rápido, melhor que 3s
● Pode ser usado para uma variedade de gases
● Pode fornecer edição de calibração de gás misto
Aplicação da indústria
● Universidades / Institutos de Pesquisa ● Fabricação de automóveis
● Monitoramento Ambiental ● Fotovoltaica
● Indústria de vácuo e revestimento ● Células de combustível
● Fornos Industriais ● Calibração Metrológica
● Semicondutores
● Medição de Gás de Processo
atualização de precisão
Faixa: 300 - 3000SLPM
Entre eles: Faixa de 300-3000 SLPM, os seguintes indicadores são atualizados:
Precisão normal do fluxo de massa: ± 1% da escala completa (valor máximo)
Precisão do fluxo de massa: ± 1% da escala completa (valor máximo)
Repetibilidade: ±(0,1% da leitura + 0,02% da escala total)
Desvio zero do fluxo de massa: ± 0,2% da escala completa
Desvio de amplitude de fluxo de massa: ± 0,3% da escala completa
atuação
Requisitos médios: gás corrosivo, limpo e seco
Tipo de meio: mais de 80 tipos de gases, consulte o verso
Faixa de: 300 - 3000 SLPM (por favor, pergunte para mais detalhes)
Faixa de medição e controle 2~100%
Modo de exibição: Exibir fluxo de massa
Precisão: ±1% da escala completa
Repetibilidade: ± 0,2% da escala completa
Desvio de zero e desvio de fundo de escala 0,05% de fundo de escala / ℃ / Atm
Tempo de resposta: melhor que 3s
Tempo de pré-aquecimento: < 15min
Condições de calibração: 0 ℃ &101325Pa (outras condições padrão opcionais)
Temperatura de operação: 5 a 55 °C (opção opcional de alta temperatura de -20 a 80 °C)
Umidade operacional: 0 ~ 95%, sem condensação
Pressão máxima de trabalho: 3 MPaG
Pressão operacional mínima: Caso não seja necessária nenhuma calibração especial de vácuo, recomenda-se usar a pressão absoluta acima de 400 KPaA;outras pressões de vácuo são recomendadas para serem especialmente calibradas Perda de pressão em escala total: consulte a tabela detalhada de perda de pressão na parte traseira Sinal de entrada/saída digital: protocolo RS485RS232MODBUS Sinal de entrada/saída analógica: 0-5 VCC, sinal analógico de 4-20 mA
Precisão: Adicionar ±0.1% de erro de escala completa para erro de base
Tensão de alimentação: 12 - 30 VCC (15 - 30 VCC para saída de 4-20 mA)
Corrente de alimentação: 250 mA, 1 A, 2 A (consultar para detalhes)
Interface elétrica: DB9
Taxa de vazamento (vazamento externo): A taxa de vazamento pode ser tão baixa quanto 1 x 10-9Atm cc/s He
Material: Aço Inoxidável SS316 Conexão de Processo: Rosca Fêmea Padrão G1/2
Método de instalação: sem exigência de localização
Classe de proteção: IP40
Perda de tamanho/pressão
| Controlador de fluxo de massa em escala total | Perda de pressão em escala total (psid) escape para a atmosfera | dimensão física | Interface de conexão 2 |
| 2sccm - 50 sccm | 1,0 | 118MM A ×79MM L ×29MM D |
G1/4 Rosca(F) Opcional: 3mm 6mm 8mm 10mm 1/8” 1/4" 3/8" ½" Sleeves de cartão padrão Swagelok |
| 100 sccm - 500 sccm | 1,0 | 118MM A ×79MM L ×29MM D | |
| 1 slpm | 1,5 | 118MM A ×79MM L ×29MM D | |
| 2 slpm | 3.0 | 118MM A ×79MM L ×29MM D | |
| 5 slpm | 2.0 | 118MM A ×79MM L ×29MM D | |
| 10 slpm | 5.5 | 118MM A ×79MM L ×29MM D | |
| 30 slpm | 20,0 | 118MM A ×79MM L ×29MM D | |
| 50 slpm | 2.0 | 130MM A × 115MM L ×35MM P |
3/8''G Rosca(F) Opcional: Sleeves padrão Swagelok 3/8” 1/2” 3/4” 1” |
| 100 lpm | 3.2 | 130MM A × 115MM L ×35MM D | |
| 250 lpm | 2.4 | 130MM A × 115MM L ×35MM D | |
| 300 lpm | 6,5 | 130MM A × 115MM L ×35MM D | |
| 1000 lpm | 14,0 |
1/2''GThread(F) Opcional: Mangas de cartão padrão Swagelok de 3/8” 1/2” 3/4” 1” |
|
| 1500 lpm | 17,0 | ||
| 2000 lpm | 28,6 | ||
| 3000 lpm | 28,6 | ||
|
1, outro controlador de fluxo de massa série de perda de baixa pressão. 2, compatível com Beswick, Swagelok, Parker, vedação de superfície, conexões de conexão rápida e adaptadores de virola, e também compatível com conexões VCR, SAE de acordo com os requisitos do usuário. 3, vedação de superfície Buna-N para rosca interna de 1/8''NPT. |
|||
